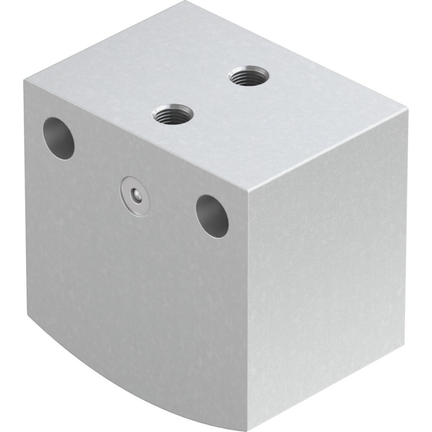

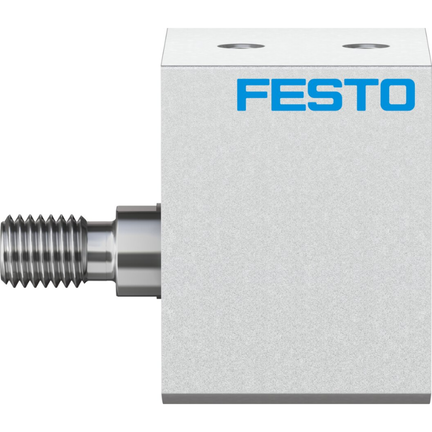

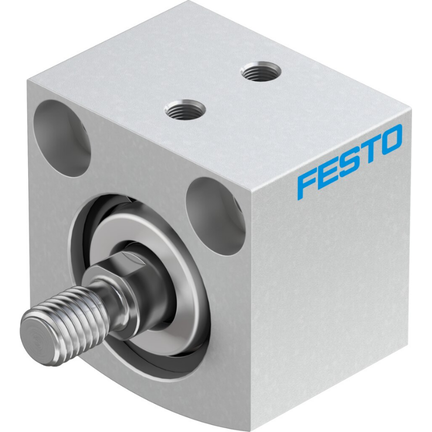

Siłowniki krótkoskokowe dwustronnego działania serii ADVC - Festo

Siłowniki krótkoskokowe serii ADVC i AEVC Festo to uniwersalne napędy pneumatyczne dwustronnego i jednostronnego działania o małych wymiarach gabarytowych do stosowania w maszynach i urządzeniach.

Zastosowanie: Siłowniki krótkoskokowe serii ADVC, AEVC Festo stosowane są jako elementy wykonawcze w układach automatyki przemysłowej. Szczególnie dobrze nadają się do dociskania przedmiotów i detali w przemyśle drzewnym i stolarskim.

Rodzaj konstrukcji: tłoczyskowe z tuleją profilową, dwustronnego i jednostronnego działania pchające.

Zakres średnic: od D4 do D100.

Zakres skoków roboczych: od 2,5 do 25 mm.

Ciśnienie pracy: do 10 bar.

Temperatura pracy: -20°C do +60°C.

Sygnalizacja położenia tłoka: brak lub za pomocą czujników położenia tłoka (kontaktronowych i elektronicznych).

Uszczelnienia: poliuretan PU.

Medium robocze: sprężone powietrze filtrowane, suche lub smarowane mgłą olejową zgodne z ISO 8573-1:2010 [7:4:4].

Amortyzacja: elastyczne zderzaki.

Siłowniki krótkoskokowe, seria ADVC/AEVC Festo - co warto wiedzieć?

• Siłowniki krótkoskokowe serii ADVC/AEVC Festo dwustronnego i jednostronnego działania (pchające) stosowane są jako elementy napędowe w maszynach i urządzeniach nie wymagających długich skoków roboczych. Zwarta budowa i małe wymiary gabarytowe pozwalają na montaż siłowników serii ADVC/AEVC w miejscach o ograniczonej przestrzeni pod zabudowę
• W standardowym wykonaniu tłoczysko posiada gwint wewnętrzny.
• Do siłowników krótkoskokowych można stosować elementy mocujące montowane do korpusu siłownika lub na tłoczysku.
• Czujniki położenia tłoka (kontaktronowe i elektroniczne) zastępują mechaniczne zawory krańcowe (krańcówki) i są montowane w kanałkach wykonanych w tulei profilowej. W układach automatyki sterowanych z PLC zaleca się stosowanie czujników elektronicznych.
• Do regulacji prędkości ruchu tłoczyska siłownika kompaktowego z prowadzeniem stosowane są zawory dławiąco-zwrotne. Do sterowania siłownikami dwustronnego działania ADVC Festo i siłownikami jednostronnegoo działania pchającymi AEVC Festo stosowane są zawory 5-drogowe. Zatrzymanie tłoczyska siłownika pneumatycznegoserii ADVC/AEVC Festo można realizować za pomocą zaworów o funkcji 5/3.
