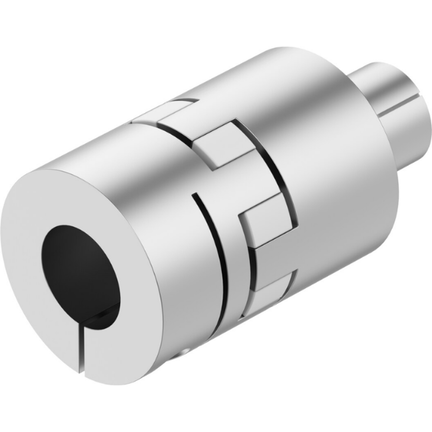

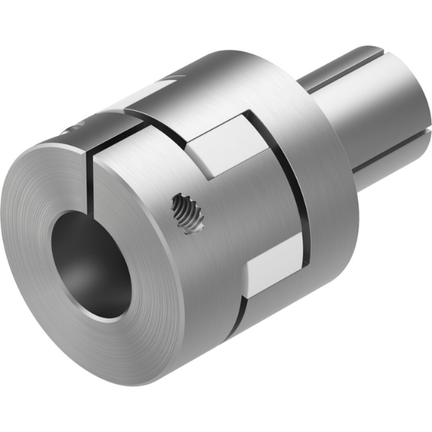

Sprzęgła serii EAMD Festo

Sprzęgła serii EAMD firmy Festo to elementy mechaniczne przeznaczone do łączenia wału silnika z napędzanym elementem układu, przede wszystkim w elektrycznych systemach napędowych i pozycjonujących. Seria obejmuje sprzęgła elastomerowe z elementem kompensującym niewspółosiowość połączonych wałów. Konstrukcja wykorzystuje piastę oraz elastyczny element pośredni, który umożliwia przenoszenie momentu obrotowego przy jednoczesnej kompensacji określonych odchyłek ustawienia wałów.

Produkt jest dostępny w wielu konfiguracjach różniących się między innymi średnicą sprzęgła, średnicami otworów montażowych oraz długością nominalną. Dzięki temu odpowiedni wariant można dobrać do konkretnego silnika i elementu napędzanego.

Sprzęgło elastomerowe do napędów elektrycznych

EAMD jest sprzęgłem elastomerowym. Jego konstrukcja składa się z dwóch metalowych piast połączonych elastycznym elementem wykonanym z poliuretanu. Piasty służą do połączenia z wałem napędowym i napędzanym, natomiast element elastomerowy przenosi moment obrotowy i umożliwia kompensację niewspółosiowości.

Zastosowanie elementu elastycznego ogranicza przenoszenie określonych drgań i niewielkich odchyłek ustawienia pomiędzy połączonymi wałami. Sprzęgło może dzięki temu pracować w układach, w których wymagane jest połączenie wałów przy zachowaniu odpowiedniej elastyczności mechanicznej.

Połączenie wału silnika z napędem

Sprzęgło jest stosowane pomiędzy wałem silnika a elementem napędzanym, takim jak śruba napędu liniowego. W systemach pozycjonowania umożliwia przekazanie momentu obrotowego z silnika na mechanizm wykonujący ruch.

Odpowiedni dobór sprzęgła ma znaczenie dla prawidłowej pracy całego układu napędowego. Należy uwzględnić przede wszystkim moment obrotowy, prędkość obrotową, średnice obu wałów oraz wymagany sposób kompensacji niewspółosiowości.

Kompensacja niewspółosiowości wałów

Jedną z podstawowych funkcji sprzęgła elastomerowego EAMD jest możliwość kompensacji niewielkich odchyłek wzajemnego położenia wałów. Elastyczny element znajdujący się pomiędzy piastami pozwala na przenoszenie momentu obrotowego mimo występowania niewielkich odchyłek montażowych.

Sprzęgło nie zastępuje jednak prawidłowego ustawienia elementów napędu. Podczas montażu należy zachować wartości niewspółosiowości dopuszczone przez producenta. Przekroczenie dopuszczalnych wartości może prowadzić do zwiększenia obciążeń sprzęgła i skrócenia jego trwałości.

Warianty średnic i otworów

Seria EAMD obejmuje wiele wariantów konstrukcyjnych. W dokumentacji Festo występują między innymi wielkości sprzęgieł od 16 do 75 mm. Poszczególne wykonania mogą różnić się średnicą zewnętrzną, długością nominalną oraz średnicami otworów przeznaczonych do połączenia z wałami.

W oznaczeniu konkretnego wariantu znajdują się informacje pozwalające określić jego wykonanie. Przykładowo wariant EAMD-42-40-10-16X25 ma średnicę sprzęgła 42 mm, długość nominalną 40 mm oraz określone średnice otworów montażowych. Dostępne są również wykonania z innymi średnicami otworów i długościami.

Ponieważ produkt jest dostępny jako grupa wariantów, parametry takie jak maksymalny moment obrotowy, maksymalna prędkość obrotowa, masa oraz moment bezwładności należy sprawdzać dla konkretnego wykonania.

Przenoszony moment obrotowy

Jednym z najważniejszych parametrów przy doborze sprzęgła jest przenoszony moment obrotowy. W zależności od wielkości i wykonania wartości te są różne. Przykładowo dla wariantu EAMD-42 dokumentacja Festo podaje moment przenoszony na poziomie 17 Nm dla większości konfiguracji, a dla wybranego wykonania 21 Nm.

Dobierając sprzęgło, należy uwzględnić nie tylko nominalny moment wymagany przez napęd, ale również charakter pracy układu, występujące przyspieszenia i zmiany obciążenia. Wartość dopuszczalnego momentu należy zawsze sprawdzić dla konkretnego wariantu.

Prędkość obrotowa

Sprzęgła EAMD są przeznaczone również do pracy w układach o stosunkowo wysokiej prędkości obrotowej. Maksymalna dopuszczalna prędkość zależy od wielkości sprzęgła. Dla mniejszych wariantów może wynosić do 10 000 obr./min, natomiast dla większych wykonaniach jest odpowiednio niższa.

Przykładowo Festo podaje maksymalną prędkość 6000 obr./min dla wybranych wariantów EAMD-42 oraz 5500 obr./min dla wielkości EAMD-56 i EAMD-67. Dokładna wartość zależy od konkretnego wykonania sprzęgła.

Niewielki moment bezwładności

Przy projektowaniu dynamicznych układów pozycjonowania istotny jest również moment bezwładności sprzęgła. Parametr ten wpływa na całkowity moment bezwładności elementów wirujących napędu.

Wartość momentu bezwładności rośnie wraz z wielkością sprzęgła, dlatego przy projektowaniu układu należy uwzględnić ją razem z momentem bezwładności silnika, śruby lub innego napędzanego elementu. Jest to szczególnie istotne w aplikacjach wymagających częstych zmian prędkości oraz krótkich czasów przyspieszania i hamowania.

Budowa i materiały

Piasty sprzęgieł EAMD są wykonane z aluminium, natomiast elastyczny element sprzęgający wykonano z poliuretanu. Materiały te są stosowane w celu uzyskania odpowiednich właściwości mechanicznych przy zachowaniu stosunkowo niewielkiej masy sprzęgła.

Elementy sprzęgła są przystosowane do połączenia z wałami za pomocą śrub mocujących. Moment dokręcania śrub zależy od wielkości sprzęgła oraz konkretnego miejsca mocowania, dlatego podczas montażu należy stosować wartości podane przez producenta dla wybranego wariantu.

Montaż sprzęgła EAMD

Sprzęgło należy zamontować w taki sposób, aby oba łączone wały znajdowały się w zakresie dopuszczalnej współosiowości. Wały powinny być odpowiednio przygotowane, a elementy mocujące dokręcone zgodnie z wymaganiami producenta.

Przed montażem należy sprawdzić średnicę wału silnika, średnicę wału napędzanego, długość osadzenia oraz dostępną przestrzeń montażową. Otwory piast powinny odpowiadać średnicom wałów wskazanym w konfiguracji konkretnego sprzęgła.

Nieprawidłowe ustawienie wałów lub przekroczenie dopuszczalnych wartości niewspółosiowości może powodować dodatkowe obciążenia elementów sprzęgła i wpływać na jego trwałość.

Zastosowanie sprzęgieł EAMD Festo

Sprzęgła EAMD Festo mogą być stosowane w elektrycznych układach napędowych, systemach pozycjonowania oraz urządzeniach automatyki przemysłowej. Typowym zastosowaniem jest połączenie silnika elektrycznego z mechanizmem liniowym, w którym moment obrotowy silnika jest przekazywany na śrubę napędową.

Sprzęgła mogą być wykorzystywane między innymi w siłownikach elektrycznych, osiach liniowych, modułach pozycjonujących, układach transportowych oraz maszynach automatycznych. Dobór odpowiedniej wielkości pozwala dopasować sprzęgło do parametrów zastosowanego napędu.

Jak dobrać odpowiednie sprzęgło EAMD?

Dobór sprzęgła należy rozpocząć od określenia średnicy obu wałów. Następnie należy sprawdzić wymagany moment obrotowy oraz prędkość pracy. Wybrane sprzęgło musi mieć odpowiednią zdolność przenoszenia momentu i dopuszczalną prędkość obrotową nie niższą od parametrów występujących w aplikacji.

Kolejnym parametrem jest średnica zewnętrzna i długość sprzęgła. Należy uwzględnić przestrzeń dostępną w maszynie oraz sposób zamocowania silnika i elementu napędzanego.

W aplikacjach dynamicznych warto dodatkowo uwzględnić moment bezwładności sprzęgła oraz wymagania dotyczące przyspieszania i hamowania. Należy również zweryfikować dopuszczalną niewspółosiowość wałów.

Parametry techniczne serii EAMD

• Producent: Festo
• Seria: EAMD
• Typ: sprzęgło elastomerowe
• Zastosowanie: łączenie wału silnika z wałem napędzanym
• Średnice sprzęgieł: 16–75 mm, zależnie od wariantu
• Materiał piast: aluminium
• Materiał elementu elastomerowego: poliuretan
• Przenoszony moment: zależny od wielkości i konfiguracji
• Maksymalna prędkość obrotowa: zależna od wielkości i konfiguracji, do 10 000 obr./min dla wybranych małych wariantów
• Pozycja montażowa: dowolna
• Zgodność materiałowa: RoHS

Podane wartości dotyczą zakresu serii. Szczegółowe parametry, w tym średnice otworów, długość nominalna, moment przenoszony, moment bezwładności i maksymalna prędkość obrotowa, należy sprawdzić dla wybranego wariantu.

Sprzęgła EAMD Festo do elektrycznych układów napędowych

Sprzęgła serii EAMD Festo umożliwiają połączenie silnika z elementem napędzanym w elektrycznych układach automatyki i pozycjonowania. Elastomerowa konstrukcja pozwala na przenoszenie momentu obrotowego oraz kompensację niewielkich odchyłek wzajemnego ustawienia wałów.

Szeroki zakres konfiguracji obejmujący różne średnice sprzęgieł, otwory montażowe i długości nominalne ułatwia dopasowanie elementu do konkretnego napędu. Przy wyborze należy uwzględnić przede wszystkim średnice wałów, moment obrotowy, prędkość obrotową, niewspółosiowość oraz wymagania przestrzenne.

Odpowiednio dobrane sprzęgło EAMD może stanowić element połączeniowy pomiędzy silnikiem a śrubą napędową, osią liniową lub innym mechanizmem wymagającym przeniesienia momentu obrotowego.
