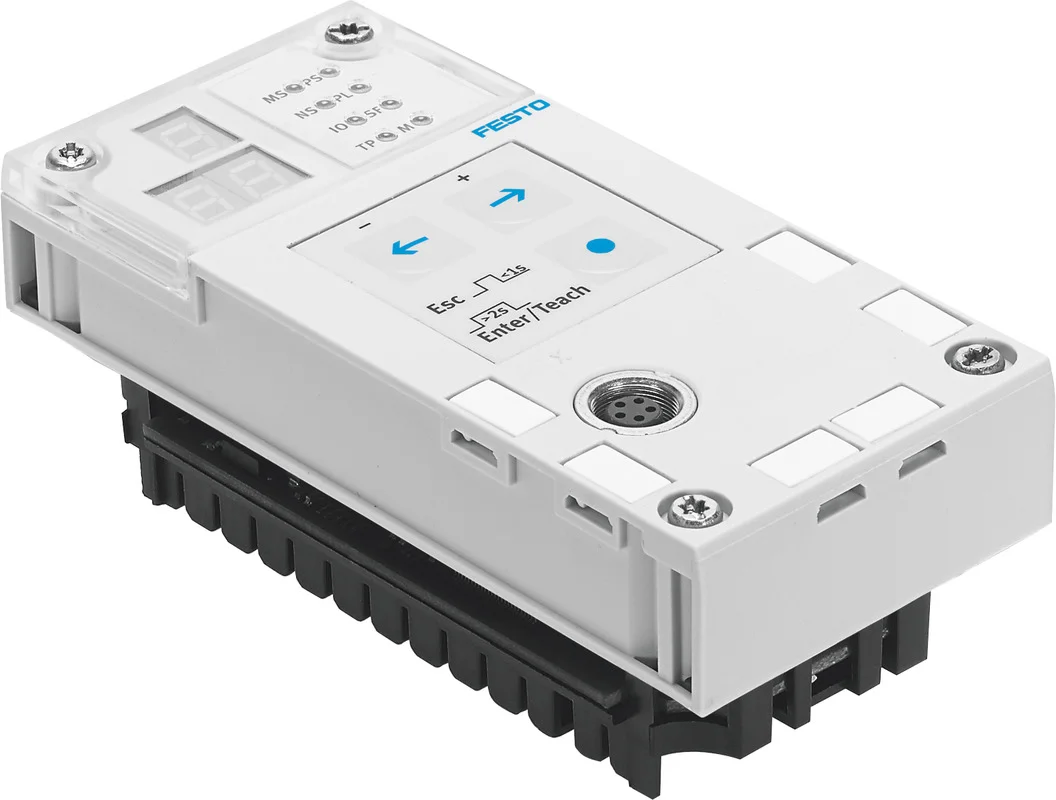

Sterownik CPX-CMPX-C-1-H1 (548931) serii CPX - Festo
SKU: OT-FESTO025669
MPN: CPX-CMPX-C-1-H1
Producent:
Festo
Cena netto/szt.
2 308,91 zł
2 839,96 zł
brutto/szt.
Opis produktu - Sterownik CPX-CMPX-C-1-H1 (548931) serii CPX - Festo
Elektroniczny sterownik położeń końcowych Soft Stop CPX-CMPX łagodnie i szybko ustawia napędy we właściwej pozycji. Skraca to czas cyklu o ok. 30% i jednocześnie chroni napęd oraz moduł manipulatora. Za pomocą Soft Stop można dynamicznie poruszać ładunkami o masie do 450 kg!
- Elektroniczna regulacja położenia krańcowego dla napędów pneumatycznych
- Urządzenie Soft Stop do łagodnego hamowania i szybkiego przyspieszania
- Możliwość stosowania z wszystkimi magistralami Fieldbus/EtherNet dostępnymi w terminalu CPX
- Łatwość uruchamiania dzięki funkcji Festo plug and work
- O ok. 30% krótsze czasy przesuwu i 30% mniejsze zużycie powietrza niż w przypadku porównywalnych standardowych urządzeń pneumatycznych
- Położenia krańcowe z dwoma dodatkowymi, dowolnie wybieranymi położeniami pośrednimi
Dane techniczne
| Wymiary szer. x dł. x wys. | 50 mm x 107 mm x 55 mm |
| Diagnostyka | Diagnostyka modułowa |
| Maks. liczba modułów | 10 |
| Wskaźnik | Wyświetlacz siedmiosegmentowy |
| Elementy obsługowe | 3 przyciski |
| Zakres napięcia roboczego DC | 18 V |
| Zakres napięcia obciążenia DC | 20 V |
| Znamionowe napięcie robocze DC | 24 V |
| Napięcie znamionowe obciążenia DC | 24 V |
| Pobór prądu przy nominalnym napięciu roboczym | 80 mA |
| Dopuszczalny prąd obciążenia | 2.5 A |
| Odporność na długotrwałe wstrząsy wg DIN/IEC 68 część 2-29 | Sprawdzono wg stopnia intensywności 2 |
| Zgodność z LABS | VDMA24364-B2-L |
| Względna wilgotność powietrza | 5 - 95% |
| Stopień ochrony | IP65 |
| Odporność na drgania wg DIN/IEC 68 część 2-6 | Sprawdzono wg stopnia intensywności 2 |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 140 g |
| Liczba osi na linię | 1 |
| Liczba ciągów osi | 1 |
| Przyłącze elektryczne, interfejs sterowania | Gniazdo wtykowe |
| Długość kabla | 30 m |
| Interfejs sterowania | cyfrowy |
| Materiał obudowy | Wzmocniony poliamid |
Parametry techniczne - Sterownik CPX-CMPX-C-1-H1 (548931) serii CPX - Festo
Maks. liczba modułów
10
Ciągła odporność na wstrząsy wg DIN/IEC 68 Część 2-29
Przetestowany zgodnie z poziomem ważności 2
Elementy obsługowe
3 przyciski
Interfejs dla sterowania
Cyfrowy, CAN-Bus z protokołem Festo, Zintegrowany rezystor końcowy
Przyłącze elektryczne interfejsu sterowania
Gniazdo wtykowe, M9, 5-pin
Liczba linii do podłączenia napędów
1
Liczba podłączonych napędów
1
Dopuszczalny prąd obciążenia
2.5 A
Pobór prądu przy nominalnym napięciu pracy
80 mA
Napięcie nominalne DC
24 V
Zakres napięcia obciążenia DC
20 ... 30 V
Zakres napięcia roboczego DC
18 ... 30 V
Diagnostyka
Diagnostyka zorientowana na moduł, Przez lokalny wyświetlacz 7-segmentowy
Wymiary B x L x H
50 mm x 107 mm x 55 mm
Odporność na wibracje wg DIN/IEC 68 Część 2-6
Przetestowany zgodnie z poziomem ważności 2
Nominalne napięcie robocze DC
24 V
Względna wilgotność powietrza
5 - 95 %, Bez kondensacji
Waga produktu
140 g
Materiał obudowy
Wzmocnione PA
Długość kabla
<= 30 m
Stopień ochrony
IP65, Zgodnie z IEC 60529
Temperatura otoczenia
-5 ... 50 °C
Nr kat.
OT-FESTO025669
Pliki do pobrania - Sterownik CPX-CMPX-C-1-H1 (548931) serii CPX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
