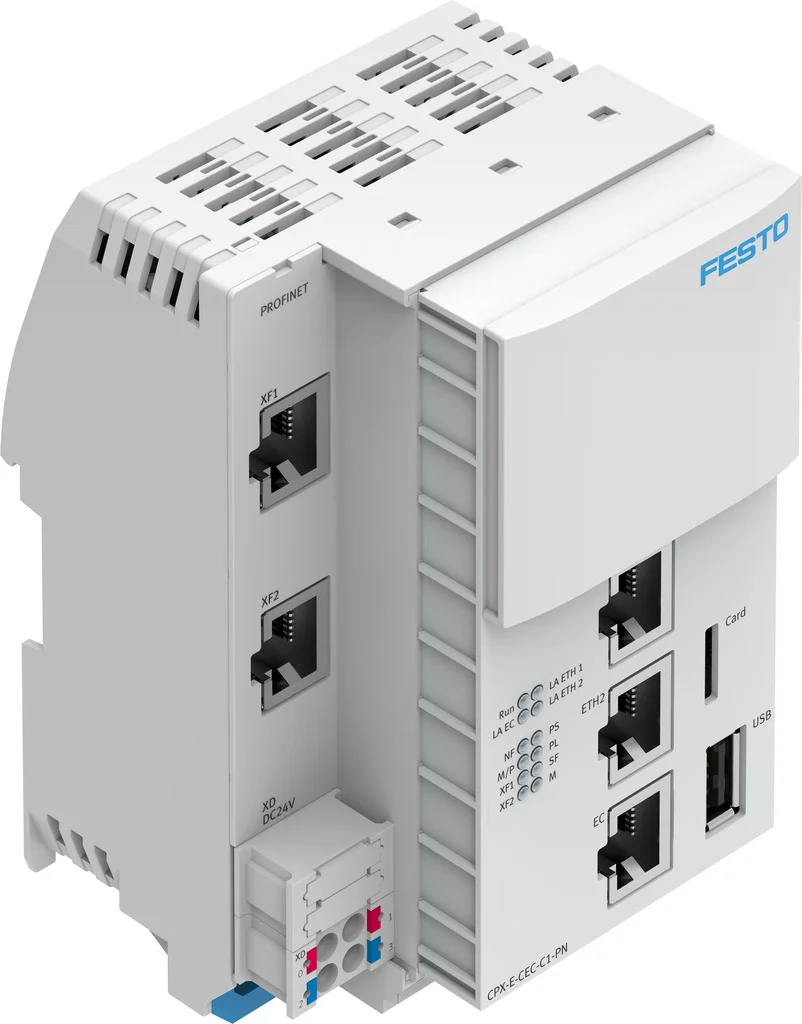

Sterownik CPX-E-CEC-M1-PN serii CPX - Festo
Festo

Sterownik CPX-E-CEC-M1-PN serii CPX - Festo

SKU: OT-FESTO072274 MPN: CPX-E-CEC-M1-PN
Producent: Festo
Cena netto/szt. 9 567,04 zł
11 767,46 zł brutto/szt.
Sterownik CPX-E-CEC-M1-PN serii CPX - Festo
9 567,04 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Sterownik CPX-E-CEC-M1-PN serii CPX - Festo

  • Indywidualne komponenty do systemu automatyzacji CPX-E

Dane techniczne

Wymiary szer. x dł. x wys.75,9 mm x 82,5 mm x 124,3 mm
Szerokość modułu18.9 mm
Typ mocowaniaNa szynie H
Maks. liczba modułów10
Waga produktu288 g
Pozycja montażupionowo
Temperatura otoczenia-5 degC
Uwaga na temat temperatury otoczenia-5 - 60degC przy montażu pionowym
Temperatura przechowywania-20 degC
Względna wilgotność powietrza95%
Stopień ochronyIP20
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Ochrona przed bezpośrednim i pośrednim dotykiemPELV
Zgodność z LABSVDMA24364-strefa III
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Znak KCKC-EMV
CertyfikacjaRCM Mark
Jednostka certyfikującaUL E239998
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyPA
Diagnostyka przez LEDForce mode
Elementy obsługoweWyłącznik DIP do RUN/STOP
Ustawianie adresu IPDHCP
Interfejs magistrali polowej, typEthernet
Interfejs magistrali polowej, protokółLLDP
Interfejs magistrali polowej, funkcjaPodłączenie magistrali przychodzące/wychodzące
Interfejs magistrali polowej, rodzaj przyłącza2x gniazdo wtykowe
Interfejs magistrali polowej, technologia przyłączeniowaRJ45
Interfejs magistrali polowej, schemat przyłączy00995789
Interfejs magistrali polowej, liczba pinów/żył8
Interfejs magistrali polowej, separacja galwanicznatak
Interfejs magistrali polowej, szybkość transmisji100 Mb/s
Interfejs magistrali polowej 2, typEthernet
Interfejs magistrali polowej 2, protokółCoE
Interfejs magistrali polowej 2, funkcjaKontynuacja podłączenia magistrali
Interfejs magistrali polowej 2, rodzaj przyłączaGniazdo wtykowe
Interfejs magistrali polowej 2, technologia przyłączeniowaRJ45
Interfejs magistrali polowej 2, schemat przyłączy00995789
Interfejs magistrali polowej 2, liczba pinów/żył8
Interfejs magistrali polowej 2, separacja galwanicznatak
Interfejs magistrali polowej 2, szybkość transmisji100 Mb/s
Interfejs Ethernet, rodzaj przyłącza2x gniazdo wtykowe
Interfejs Ethernet, protokółEasyIP
Interfejs Ethernet, funkcjaDiagnostyka
Interfejs Ethernet, technologia przyłączeniowaRJ45
Interfejs Ethernet, schemat przyłączy00995789
Interfejs Ethernet, liczba pinów/żył8
Interfejs Ethernet, prędkość transmisji10 Mbit/s
Maksymalna przestrzeń adresowa, wejścia64 byte
Interfejs magistrali polowej, maks. przestrzeń adresowa wejść512 byte
Maksymalna przestrzeń adresowa, wyjścia64 byte
Interfejs magistrali polowej, maks. przestrzeń adresowa wyjść512 byte
Parametry systemowePamięć diagnostyczna
Parametry modułuGrupowanie alarmów kanałów
Pomoc w konfiguracjiPulpit sterujący CDSB
Dodatkowe funkcjeCODESYS V3 z SoftMotion
Dane CPU512 MB RAM
Nośnik pamięciMicro SD = 32 GB
Zasilanie elektryczne, funkcjaElektronika i czujniki
Zasilanie elektryczne, rodzaj przyłączaListwa zaciskowa
Zasilanie elektryczne, wskazówka dotycząca rodzaju przyłącza> 4 A i UL 2x listwa zaciskowa do zasilania elektrycznego
Zasilanie elektryczne, technologia przyłączyTerminal z zaciskami sprężynowymi
Zasilanie elektryczne, schemat przyłączy00995847
Zasilanie elektryczne, liczba pinów/żył4
Znamionowe napięcie robocze DC, elektronika/czujniki24 V
Dopuszczalne wahania napięcia dla elektroniki/czujników+- 25 %
Zasilanie elektryczne, przekrój przewodu0.2 mm²
Zasilanie elektryczne, informacja o przekroju przewodu0,2 - 2,5 mm² do przewodów elastycznych bez końcówek kablowych
Maks. zasilanie8 A
Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujnikiznamionowy 150 mA
Buforowanie przerw w zasilaniu20 ms
Ochrona przed zmianą polaryzacji24 V-Zasilanie czujnika względem 0 V-Zasilanie czujnika
Interfejs USBUSB 2.0
Oprogramowanie do programowaniaCODESYS od firmy Festo
Pamięć programu100 MB na program użytkownika
Czas przetwarzaniaok. 200 µs/1 k rozkaz
Bloki funkcyjnei inne
Czas buforowania zegara czasu rzeczywistego3 Wochen
Znacznik (Flag)Dane remanentne 120 kB

Parametry techniczne - Sterownik CPX-E-CEC-M1-PN serii CPX - Festo

Nominalne napięcie robocze DC dla elektroniki / czujników
24 V
Interfejs Fieldbus 2, technologia podłączenia
RJ45
Interfejs Fieldbus 2, typ podłączenia
Gniazdo wtykowe
Interfejs Fieldbus 2, funkcja
Podłączenie magistrali wyjściowe
Zasilanie, funkcja
Elektronika i czujniki
Maks. natężenie prądu zasilania
8 A
Maks. pojemność adresowa dla wejść
64 Byte
Maks. pojemność adresowa dla wyjść
64 Byte
Dopuszczalne wahania napięcia dla elektroniki / czujników
± 25 %
Interfejs Fieldbus 2, liczba pinów/żył
8
Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników
typ. 150 mA
Diagnostyka przez LED
Force mode, Błąd sieci, Network status engineering port 1, Network status engineering port 2, Network status EtherCAT®, Network status port 1, Network status port 2
Interfejs fieldbus, liczba pinów/żył
8
Interfejs fieldbus
Ethernet
Interfejs-Fieldbus, izolacja galwaniczna
Tak
Pamięć programu
100 MB na program użytkownika
Znaczniki (Flags)
120 kB remanent data, Koncepcja zmiennych CoDeSys
Moduły funkcjonalne
I inne, Odczyt diagnostyki modułu CPX-E, CPX-E diagnostic status, Kopiowanie ścieżki diagnostycznej CPX-E
Zasilanie, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Interfejs Feldbus 2, szybkość transmisji
100 Mbit/s
Interfejs Fieldbus 2, izolacja galwaniczna
Tak
Interfejs Fieldbus 2, protokół
EtherCAT Master
Interfejs Fieldbus 2, typ
Ethernet
Bufor czasu rzeczywistego zegara
3 Wochen
Interfejs-Fieldbus, maks. pojemność adresowa dla wyjść
512 Byte
Interfejs-Fieldbus, maks. pojemność adresowa dla wejść
512 Byte
Parametry systemu
Pamięć dla diagnostyki, Reakcja Fail-safe, System start
Ustawianie adresu IP
DHCP, Przy pomocy CoDeSys, Opcjonalne: przez panel operatorski CDSB
Zasilanie, przekrój przewodu
0.2 ... 1.5 mm2
Parametry modułu
Łączenie alarmów kanałów, Diagnostyka zbyt niskiego napięcia, Alarm kanału, zbyt niskie napięcie, Reprezentacja wartości procesowych modułu analogowego
Interfejs USB
USB 2.0
Interfejs Ethernet, szybkość transmisji
10 Mbit/s, 100 Mbit/s
Interfejs Ethernet, liczba pinów/żył
8
Interfejs Ethernet, technologia podłączenia
RJ45
Interfejs Ethernet, typ podłączenia
2 x gniazdo
Nośnik pamięci
Micro SD <= 32 GB, USB-Stick <= 32 GB
Temperatura przechowywania
-20 ... 70 °C
Zasilanie, typ podłączenia
Listwa zaciskowa
Dodatkowe funkcje
CoDeSys V3 z SoftMotion
Elementy obsługowe
Przełącznik DIP dla RUN/STOP, Opcjonalne: panel operatorski CDSB
Buforowanie zaniku zasilania
20 ms
Maks. liczba modułów
10
Wymiary B x L x H
75,9 mm x 124,3 mm x 82,5 mm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Względna wilgotność powietrza
95 %, Bez kondensacji
Zasilanie, technologia podłączenia
Listwa Cage clamp
Waga produktu
288 g
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Znak KC
KC-EMV
Materiał obudowy
PA
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Stopień ochrony
IP20
Sposób montażu
Przy pomocy szyny montażowej
Interfejs Ethernet, funkcja
Diagnostyka, Switch
Czas przetwarzania
Ok. 200 µs/1 k instrukcji
Dane CPU
512 MB RAM, Dual Core 766 MHz
Oprogramowanie do programowania
CODESYS provided by Festo
Interfejs fieldbus, technologia podłączenia
RJ45
Interfejs fieldbus, typ podłączenia
2 x gniazdo
Interfejs-Fieldbus, szybkość transmisji
100 Mbit/s
Interfejs fieldbus, protokół
PROFINET IO
Ethernet interface, protokół
EasyIP, Modbus TCP, OPC-UA, TCP/IP
Temperatura otoczenia
-5 °C do 50 °C
Wsparcie dla konfiguracji
Panel operatorski CDSB, CODESYS V3, Plik GSDML
Raster
18.9 mm
Certyfikat
UL E239998
Ochrona przed bezpośrednim i pośrednim kontaktem
Bardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)
Uwaga odnośnie temperatury otoczenia
-5 - 60℃ przy instalacji w pionie
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Zasilanie napięciem, liczba pinów/żył
4
Nr kat.
OT-FESTO072274

Pliki do pobrania - Sterownik CPX-E-CEC-M1-PN serii CPX - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
