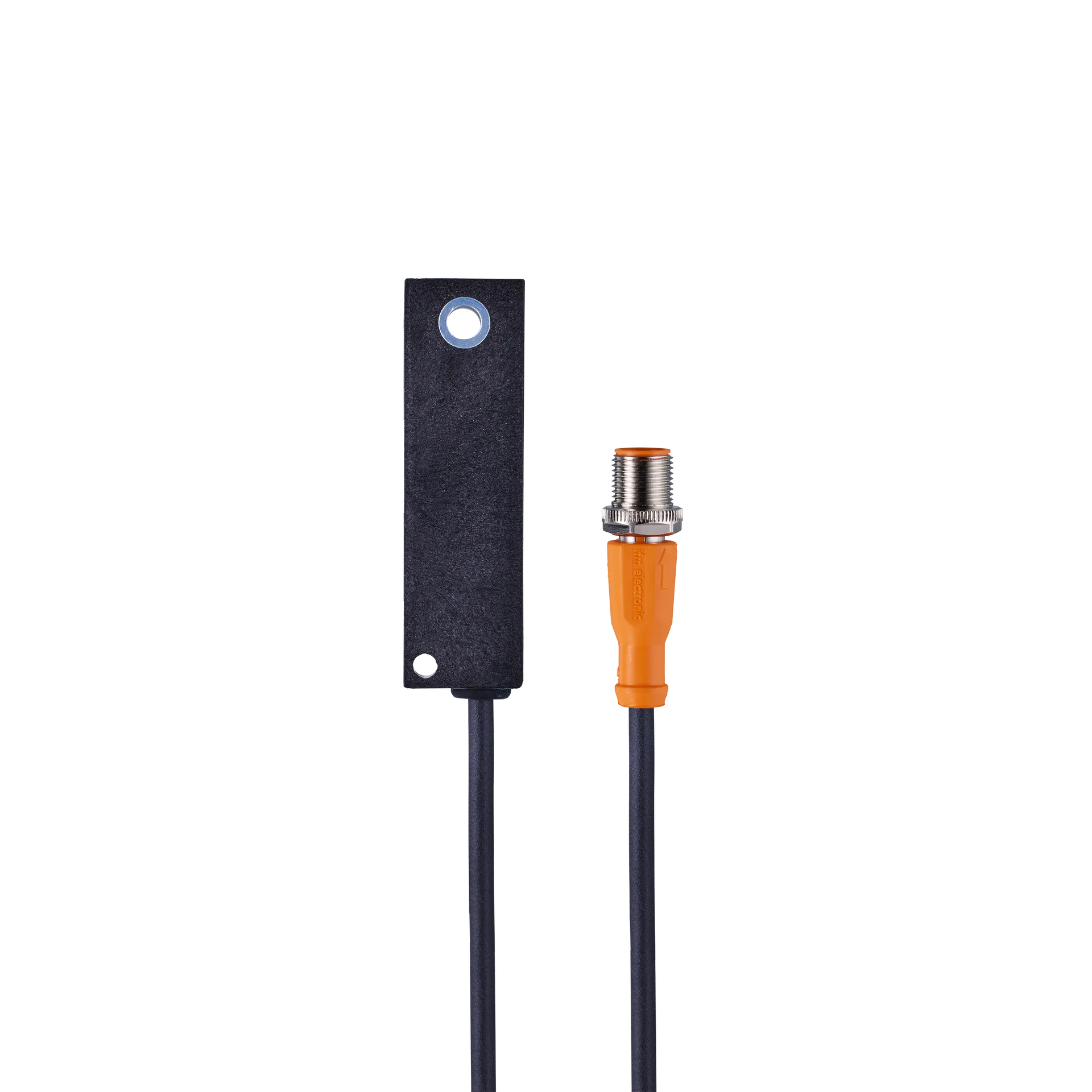

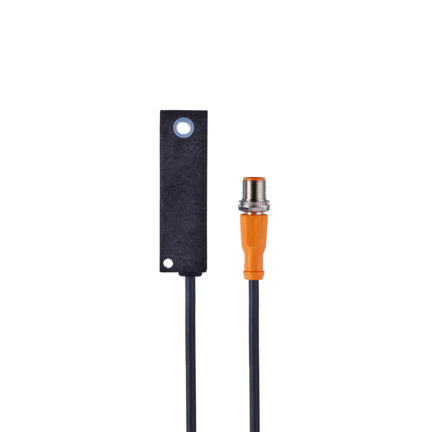

Synalizator przechyłu R360/CUSTOMER-SPECIFIC-UNIT (EC9203) - IFM

SKU: OC-IFM005116 MPN: EC9203
Producent: IFM
Cena netto/szt. 368,46 zł
453,21 zł brutto/szt.
Synalizator przechyłu R360/CUSTOMER-SPECIFIC-UNIT (EC9203) - IFM
368,46 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Synalizator przechyłu R360/CUSTOMER-SPECIFIC-UNIT (EC9203) - IFM

  • Precyzyjna detekcja punktu zerowego
  • Duża powtarzalność
  • Precyzyjne wyjście przełączające
  • Niewielka konstrukcja

Cechy produktu

Liczba osi pomiaru1; (Z)
Zakres kątów[°]1…-6
Obudowaprostopadłościan

Aplikacja

Zasada działaniastatyczne
Zasada działaniametal szlachetny z płynem
AplikacjaAplikacja przemysłowa; Aplikacje mobilne

Dane elektryczne

Napięcie zasilania[V]8...30 DC
Maks. obecne zużycie[mA]700
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zabezpieczenie przed odwrotną polaryzacjątak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1

Wyjścia

Sygnał wyjściowysygnał przełączający; (patrz charakterystyki)
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte

Zakres pomiaru / nastaw

Uwaga dotycząca punktu przełączania SP
Punkt przełączania (ON): 0° = pozioma (absolutna) pozycja montażowa
Punkt zerowania (OFF): -2...-5° (ruch przewodu w kierunku przeciwnym do wskazówek zegara)
histereza między SP i RP: +/- 1°
Liczba osi pomiaru1; (Z)
Zakres kątów[°]1…-6

Dokładność / odchylenie

Dokładność[°]0,2
Powtarzalność[°]<0,2

Warunki pracy

Temperatura otoczenia[°C]-30...80
Temperatura składowania[°C]-30...80
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
EN 61000-6-3 emisja szumuklasa B
Odporność na wstrząsy
EN 60068-2-2930 g 6 ms / 24000 wstrząsów
Odporność na wibracje
DIN EN 60068-2-610 g (10...500 Hz) / 10 cykli częstotliwości w 3 osiach
DIN EN 60068-2-64(10...2000 Hz) / 32 godziny w 3 osiach
MTTF[lata]571

Dane mechaniczne

Waga[g]68,3
Obudowaprostopadłościan
Typ montażuMetallbuchse Ø 6,3 mm zur Befestigung des Neigungsschalters Loch Ø 4,5 mm zur Fixierung des Neigungsschalters

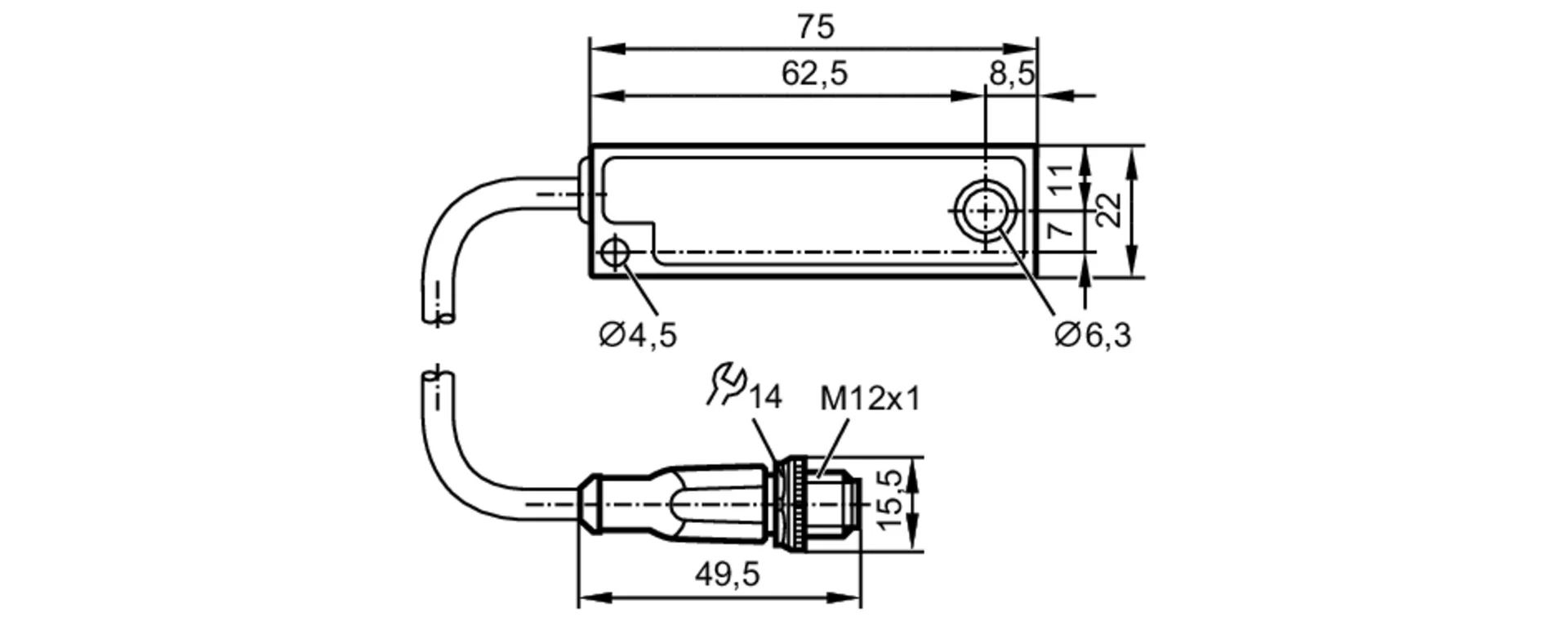

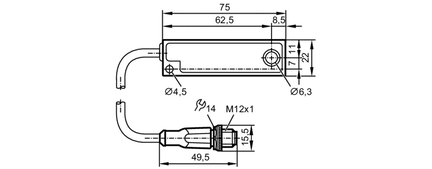

Wymiary[mm]75 x 22 x 18
Pozycja montażupoziomy

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Przewód: 0,25 m, PUR; 4 x 0,34 mm²

Połączenie elektryczne - wtyk

PodłączenieKonektor: M12x1; kodowanie: A; Moment dokręcający: 0,6...1,5 Nm

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
kierunek pomiaru i montażu
diagram kierunek pomiaru i montażu
pozioma pozycja montażu / obrót wokół osi z

Parametry techniczne - Synalizator przechyłu R360/CUSTOMER-SPECIFIC-UNIT (EC9203) - IFM

Nr kat.
OC-IFM005116

Pliki do pobrania - Synalizator przechyłu R360/CUSTOMER-SPECIFIC-UNIT (EC9203) - IFM

  • Karta Katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
