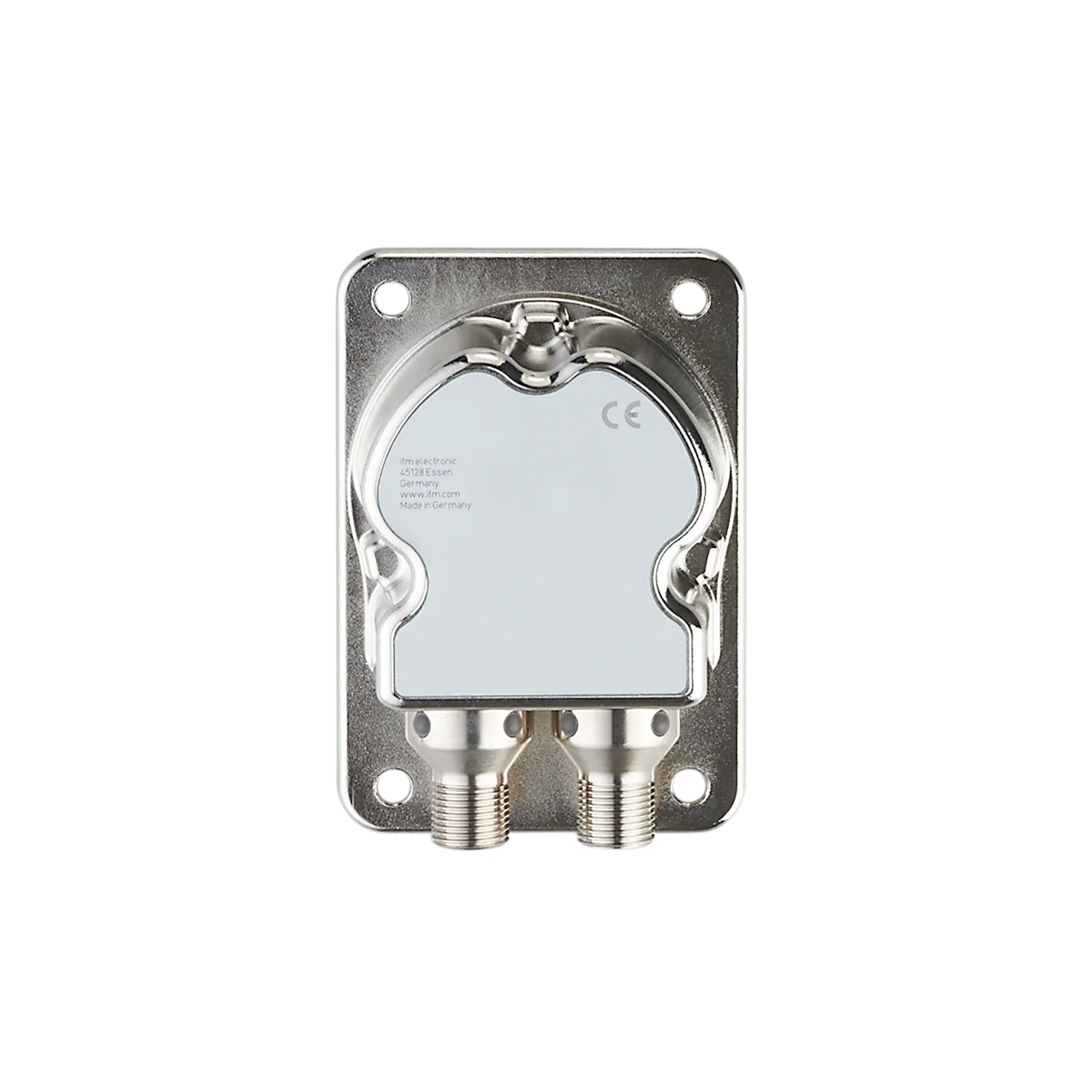

Cechy produktu
| Zasada pomiaru | MEMS pojemość. |
| Interfejs komunikacyjny | IO-Link |
| Pomiar wychylenia | |
|---|---|
| Liczba osi pomiaru | 2 |
| Zakres kątów[°] | ± 45 |
Aplikacja
| Zasada działania | statyczne |
| Aplikacja | Precyzyjny pomiar nachylenia w 2 osiach do zastosowań mobilnych i przemysłowych |
Dane elektryczne
| Napięcie zasilania[V] | 9,2...30 DC; (Wyjście napięciowe: 12...30 DC; IO-Link: 18...30 DC) |
| Pobór prądu[mA] | 100; (24 V DC, 25 °C) |
| Maks. obecne zużycie[mA] | 380; (9,2 V DC; -40 °C) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 300; (czas nagrzewania; Maks. czas inicjalizacji: 1000 ms) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 2 |
Wyjścia
| Łączna liczba wyjść | 4 |
| Sygnał wyjściowy | sygnał analogowy; sygnał przełączający |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (programowalny) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C)) |
| Liczba wyjść analogowych | 2 |
| Analogowe wyjście prądowe[mA] | 4...20; (w przypadku usterki: 2 mA) |
| Maks. obciążenie[Ω] | 220; (220 (9,2…15 V) / 500 (15…30 V)) |
| Analogowe wyjście napięciowe[V] | 2...10; (w przypadku usterki: 1 V) |
| Min. rezystancja obciążenia[Ω] | 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V)) |
| Dokładność wyjścia analogowego[%] | ≤ 1 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zasada pomiaru | MEMS pojemość. |
| Pomiar wychylenia | |
|---|---|
| Liczba osi pomiaru | 2 |
| Zakres kątów[°] | ± 45 |
| Limit częstotliwości[Hz] | 0,5...10; (parametryzowalna) |
Dokładność / odchylenie
| Dokładność[°] | ≤ ± 0,01; (absolut.) |
| Histereza[°] | ≤ ± 0,05 |
| Powtarzalność[°] | ≤ ± 0,01 |
| Rozdzielczość[°] | 0,01 |
| Współczynnik temperaturowy[1/K] | ≤ ± 0,0008 ° |
Software / programowanie
| Możliwości parametryzacji | kąt (X / Y); histereza / okno; Punkty przełączania; logika przełączania; wskazanie usterki; autotest; wyjście prądowe / napięciowe |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 5 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 65; IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||||||||||
| Odporność na wstrząsy |
| ||||||||||||||||||
| Odporność na wibracje |
| ||||||||||||||||||
| Próba natrysku solanki |
| ||||||||||||||||||
| Wilgotne gorąco |
| ||||||||||||||||||
| MTTF[lata] | 176 | ||||||||||||||||||
| Norma | Zgodny z ECE R 10, rev. 5; ISO 7637-3: 2007-07 |
Dane mechaniczne
| Waga[g] | 451 |

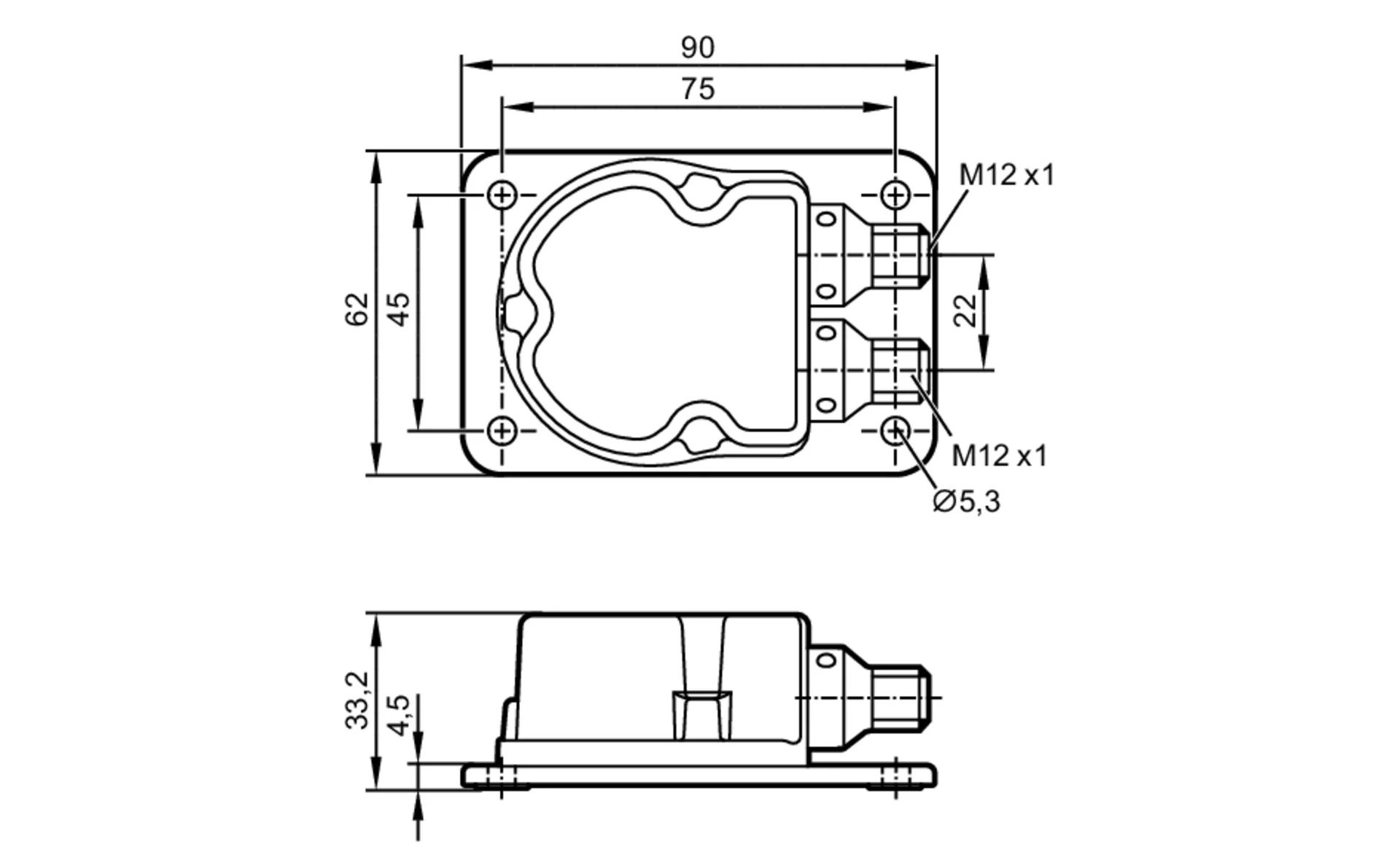

| Wymiary[mm] | 90 x 62 x 33,2 |
| Materiał | obudowa: cynk odlewany ciśnieniowo niklowany |
| Pozycja montażu | poziomy |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - binarne
| Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - analogowy
| Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| kierunek pomiaru i montażu |
|
Inne dane
| Pomiar wychylenia | ||||
| min. | maks. | |||
| Punkt przełączania | SP1 | [°] | -89,00 | 90,00 |
| Punkt zerowania | rP1 | [°] | -90,00 | 89,00 |
| Punkt przełączania | SP2 | [°] | -89,00 | 90,00 |
| Punkt zerowania | rP2 | [°] | -90,00 | 89,00 |
| Wyjście analogowe / dolna wartość | ASP1 | [°] | -90,00 | 89,00 |
| Wyjście analogowe / górna wartość | AEP1 | [°] | -89,00 | 90,00 |
| Wyjście analogowe / dolna wartość | ASP2 | [°] | -90,00 | 89,00 |
| Wyjście analogowe / górna wartość | AEP2 | [°] | -89,00 | 90,00 |
| krok | [°] | 0,01 |
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
