Cena netto/szt.
1 832,85 zł
2 254,41 zł
brutto/szt.
.png)

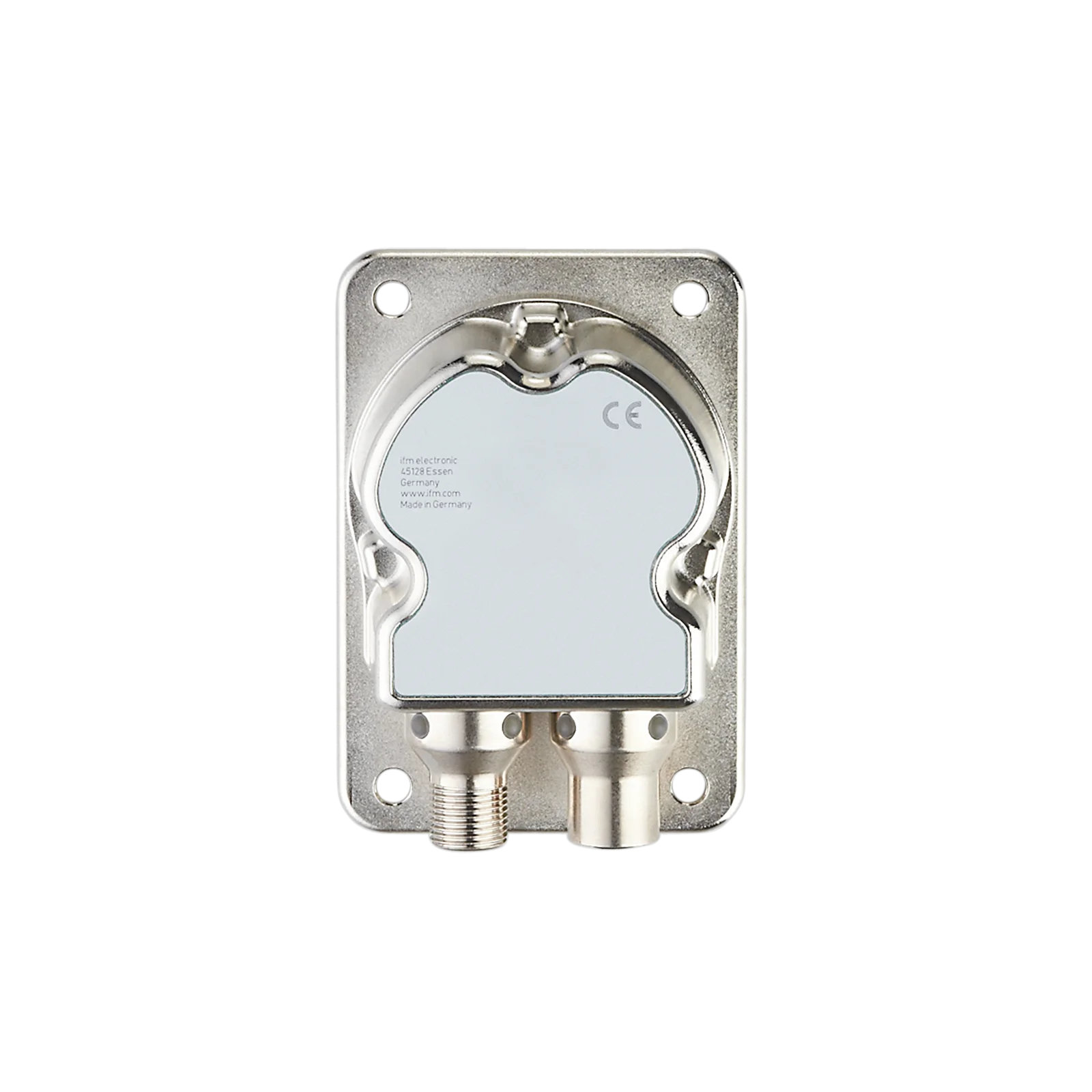

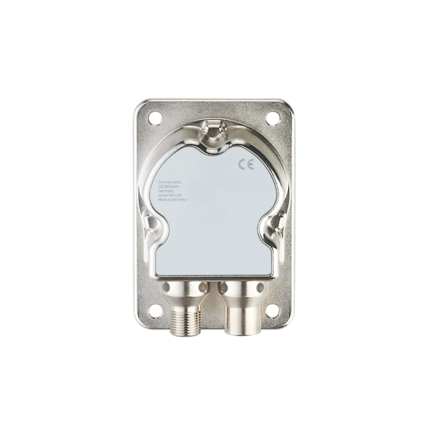

Opis produktu - Czujnik nachylenia INC-M2M360J-KG/US (JN2300) - IFM
- Dokładny pomiar kąta nachylenia w osi X i Y
- Duża dokładność pomiarów w całym zakresie kątowym w dwóch osiach
- Możliwość regulacji zera, kierunku zliczania i częstotliwości granicznej
- Niewielka i wytrzymała obudowa
- Wysokosprawny interfejs CAN do różnych zadań dot. komunikacji
Cechy produktu
| Zasada pomiaru | MEMS pojemość. |
| Interfejs komunikacyjny | CAN |
| Pomiar wychylenia | |
|---|---|
| Liczba osi pomiaru | 2 |
| Zakres kątów[°] | 0…360 / ± 180 |
Aplikacja
| Zasada działania | statyczne |
| Aplikacja | Precyzyjny pomiar nachylenia w 2 osiach dla aplikacji mobilnych |
Dane elektryczne
| Napięcie zasilania[V] | 9,2...30 DC |
| Pobór prądu[mA] | 70; (24 V DC, 25 °C) |
| Maks. obecne zużycie[mA] | 310; (9,2 V DC; -40 °C) |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 300; (czas nagrzewania; Maks. czas inicjalizacji: 1000 ms) |
Zakres pomiaru / nastaw
| Zasada pomiaru | MEMS pojemość. |
| Pomiar wychylenia | |
|---|---|
| Liczba osi pomiaru | 2 |
| Zakres kątów[°] | 0…360 / ± 180 |
| Limit częstotliwości[Hz] | 0,5...10; (parametryzowalna) |
| Pomiar drgań | |
|---|---|
| Zakres pomiarowy wibracji[g] | 16; (± 2; ± 4; ±8 g parametryzowalna) |
| Zakres pomiarowy wibracji[mm/s] | 3200 |
| Zakres częstotliwości[Hz] | 0,1...400 |
| Liczba osi pomiaru | X/Y/Z parametryzowalna |
Dokładność / odchylenie
| Dokładność[°] | ≤ ± 0,5; (absolut.) |
| Histereza[°] | ≤ ± 0.05 |
| Powtarzalność[°] | ≤ ± 0,1 |
| Rozdzielczość[°] | 0,1 |
| Współczynnik temperaturowy[1/K] | ≤ ± 0,02 ° |
Interfejsy
| Interfejs komunikacyjny | CAN |
| Liczba interfejsów CAN | 1 |
| Rezystor terminujący | tak; (wewnętrzne ; parametryzowalna) |
| CAN | |||
|---|---|---|---|
| Protokół | SAE J1939 | ||
| Ustawienia fabryczne |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 65; IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||||||||||
| Odporność na wstrząsy |
| ||||||||||||||||||
| Odporność na wibracje |
| ||||||||||||||||||
| Próba natrysku solanki |
| ||||||||||||||||||
| Wilgotne gorąco |
| ||||||||||||||||||
| MTTF[lata] | 372 | ||||||||||||||||||
| Norma | Zgodny z ECE R 10, rev. 5; ISO 7637-3: 2007-07 |

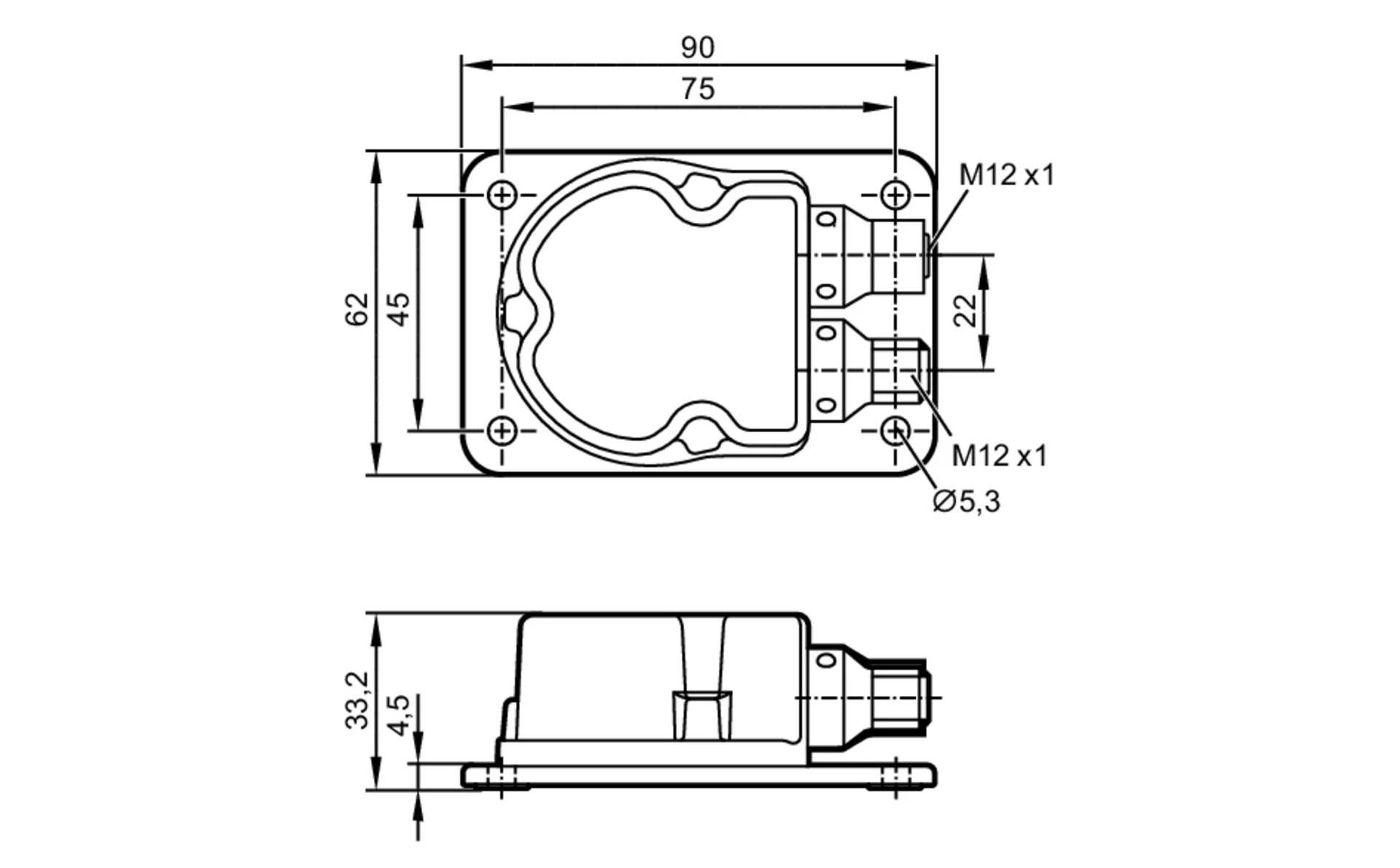

Dane mechaniczne
| Waga[g] | 415 |
| Wymiary[mm] | 90 x 62 x 33,2 |
| Materiał | obudowa: cynk odlewany ciśnieniowo niklowany |
| Pozycja montażu | poziomy |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - CAN-In
| Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - CAN-Out
| Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| kierunek pomiaru i montażu |
|
Parametry techniczne - Czujnik nachylenia INC-M2M360J-KG/US (JN2300) - IFM
Nr kat.
OC-IFM010909
Pliki do pobrania - Czujnik nachylenia INC-M2M360J-KG/US (JN2300) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
