Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/7"/Standard (CR1076) - IFM
SKU: OC-IFM000723
MPN: CR1076
Producent:
IFM
Cena netto/szt.
10 102,12 zł
12 425,61 zł
brutto/szt.
.png)
Opis produktu - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/7"/Standard (CR1076) - IFM
- Potężny, wytrzymały panel HMI z nowoczesną 64 bitową architekturą
- Klawisze funkcyjne z podświetlaniem RGB i wyczuwalnym przełączeniem.
- Wysoko wydajny interfejs USB do rejestracji danych i wsparcie kamer analogowych i Eternetowych
- Wysoko wydajne interfejsy CAN i Ethernet do realizacji różnych zadań komunikacyjnych
- Swobodnie programowany zgodnie z IEC 61131-3 z CODESYS 3.5
Cechy produktu
| Interfejs komunikacyjny | Ethernet; CAN; USB | ||||
| Elementy wykonawcze |
| ||||
| Typ wyświetlacza | Kolorowy wyświetlacz |
Dane elektryczne
| Napięcie zasilania[V] | 8...32 DC |
| Napięcie znamionowe DC[V] | 12 / 24 |
| Pobór prądu[mA] | < 1125; (24 V DC; z przełączonymi wyjściami: < 5000 mA) |
| Moc pobierana[W] | 27 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2 |
Wejścia
| Liczba wejść binarnych | 2 |
| Liczba wejść wideo | 4; (analogowe) |
| Wejście wideo | PAL, NTSC |
| Wejście audio | Stereo Line-In |
Wyjścia
| Liczba wyjść binarnych | 2 |
| Maks. prąd obciążenia na wyjście[mA] | 2500 |
| Wyjście audio | Stereo Line-Out; Headphones Out |
Software / programowanie
| Możliwości parametryzacji | CODESYS 3.5 |
| Funkcja PLC wg IEC 61131 3 | tak |
| System operacyjny | Embedded Linux 4.14 |
Interfejsy
| Interfejs komunikacyjny | Ethernet; CAN; USB |
| Liczba interfejsów CAN | 4 |
| Liczba interfejsów Ethernet | 2 |
| Liczba interfejsów USB | 2 |
| Liczba interfejsów video (CVBS) | 4 |
| CAN | |
|---|---|
| Prędkość transmisji | 20 kBit/s... 1 MBit/s |
| Protokół | CANopen; SAE J1939; darmowy protokół |
| Profil | CiA DS 301 Version 4; CiA DS 401 Version 1.4 |
| Interfejs | CAN Interface 2.0 A/B ISO 11898 |
| Ethernet | ||
|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 100 MBit/s | |
| Protokół | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP | |
| Notatka n/t interfejsów |
|
| USB | |
|---|---|
| Prędkość transmisji | < 480 MBit/s |
| Wersja | 2.0 |
Warunki pracy
| Temperatura otoczenia[°C] | -35...65 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°C] | -35...85 | ||
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | ||
| Maks. wysokość nad poziomem morza[m] | 3000 | ||
| Ochrona | IP 65; IP 67; (dla podłączonych złącz z indywidualnie uszczelnionymi żyłami i wkręconymi wtykami M12 lub zaślepkami: IP 67) | ||
| Stopień zabrudzenia | 2 |
Testy / dopuszczenia
| EMC |
| ||||||||||||||||||||
| Próba udarowa ciągła |
| ||||||||||||||||||||
| Próba szybkiej zmiany temperatury |
| ||||||||||||||||||||
| Odporność na wibracje |
| ||||||||||||||||||||
| Próba natrysku solanki |
| ||||||||||||||||||||
| MTTF[lata] | 37 |
Dane mechaniczne
| Waga[g] | 1518,9 | ||||||
| Obudowa | prostopadłościan | ||||||
| Typ montażu | panel do zabudowy | ||||||

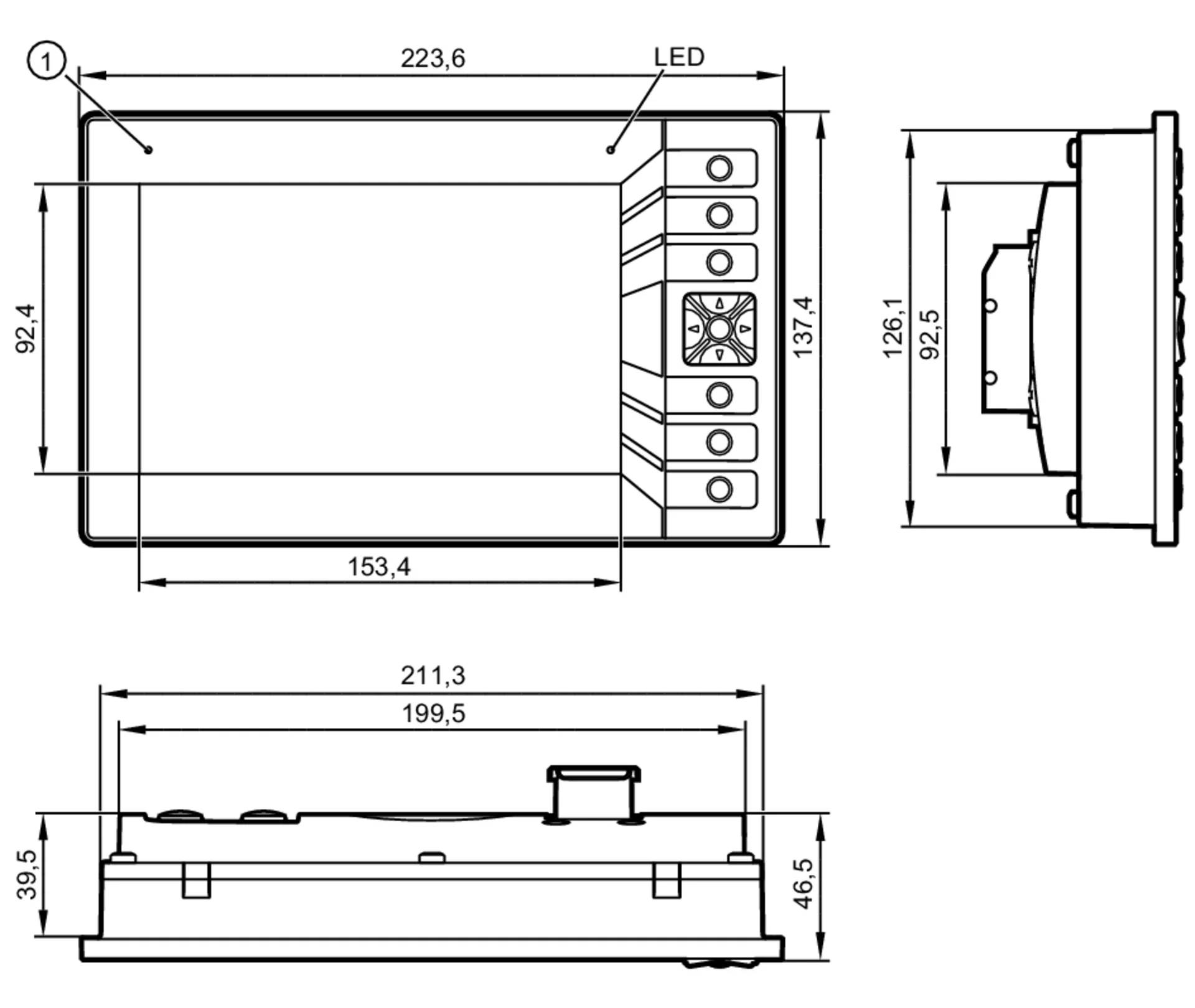

| Wymiary[mm] | 137,4 x 223,6 x 46,5 | ||||||
| Materiał | aluminium odlewane ciśnieniowo malowane proszkowo; wyświetlacz: szkło antyrefleksyjne i utwardzane | ||||||
| Informacja o czasie użytkowania |
|
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Elementy wykonawcze |
| ||||
| Rozdzielczość wyświetlacza | 800 x 480 | ||||
| Typ wyświetlacza | Kolorowy wyświetlacz | ||||
| Rozmiar wyświetlacza | 7" | ||||
| Współczynnik kształtu | 16:10 | ||||
| Podświetlenie | LED | ||||
| Głębia kolorów | 18 Bit | ||||
| Jasność[cd/m²] | < 800; (nastawny: 0...100 %; krok: 1 %) | ||||
| Współczynnik kontrastu | 1000:1 |
Hardware
| Procesor | ARM Quad Core 64 Bit 1,2 GHz |
| RAM | 1 GByte RAM |
| Pamięć masowa | 8 GByte Flash |
Pamięci danych
| Zegar czasu rzeczywistego | tak; UTC, Podtrzymanie bateryjne |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - ETH0
| ; kodowanie: D |
Parametry techniczne - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/7"/Standard (CR1076) - IFM
Nr kat.
OC-IFM000723
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
