Transmiter ciśnienia PT-400-SBG14-B-DVG/US/ /w (PT9550) - IFM
SKU: OC-IFM014993
MPN: PT9550
Producent:
IFM
Cena netto/szt.
711,90 zł
875,64 zł
brutto/szt.
.png)
Opis produktu - Transmiter ciśnienia PT-400-SBG14-B-DVG/US/ /w (PT9550) - IFM
- Do niezawodnego wykrywania ciśnienia w układzie w maszynach mobilnych
- Znaczna odporność na wstrząsy i drgania
- Doskonała powtarzalność i niewielki błąd liniowości
- Okres eksploatacji ponad 50 mln cykli ciśnieniowych
- Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny |
Aplikacja
| Aplikacja | dla aplikacji mobilnych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -25...90; (na zapytanie: -40...100 °C) | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 16...36 DC |
| Pobór prądu[mA] | < 6 |
| Min. rezystancja izolacji[MΩ] | 100; (80 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście napięciowe[V] | 0...10 |
| Min. rezystancja obciążenia[Ω] | 2000 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 1,0; (zawiera dryft z powodu momentu dokręcającego, błąd zera i zakresu) |
| Odchylenie liniowości[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Odchylenie histerezy[% zakresu] | < ± 0,2 |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,1; (-25...90 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,1; (-25...90 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 8 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...90 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||||||
| Odporność na wstrząsy |
| ||||||||||||||
| Odporność na wibracje |
| ||||||||||||||
| MTTF[lata] | 1069 | ||||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 83 |
| Obudowa | cylindryczna |

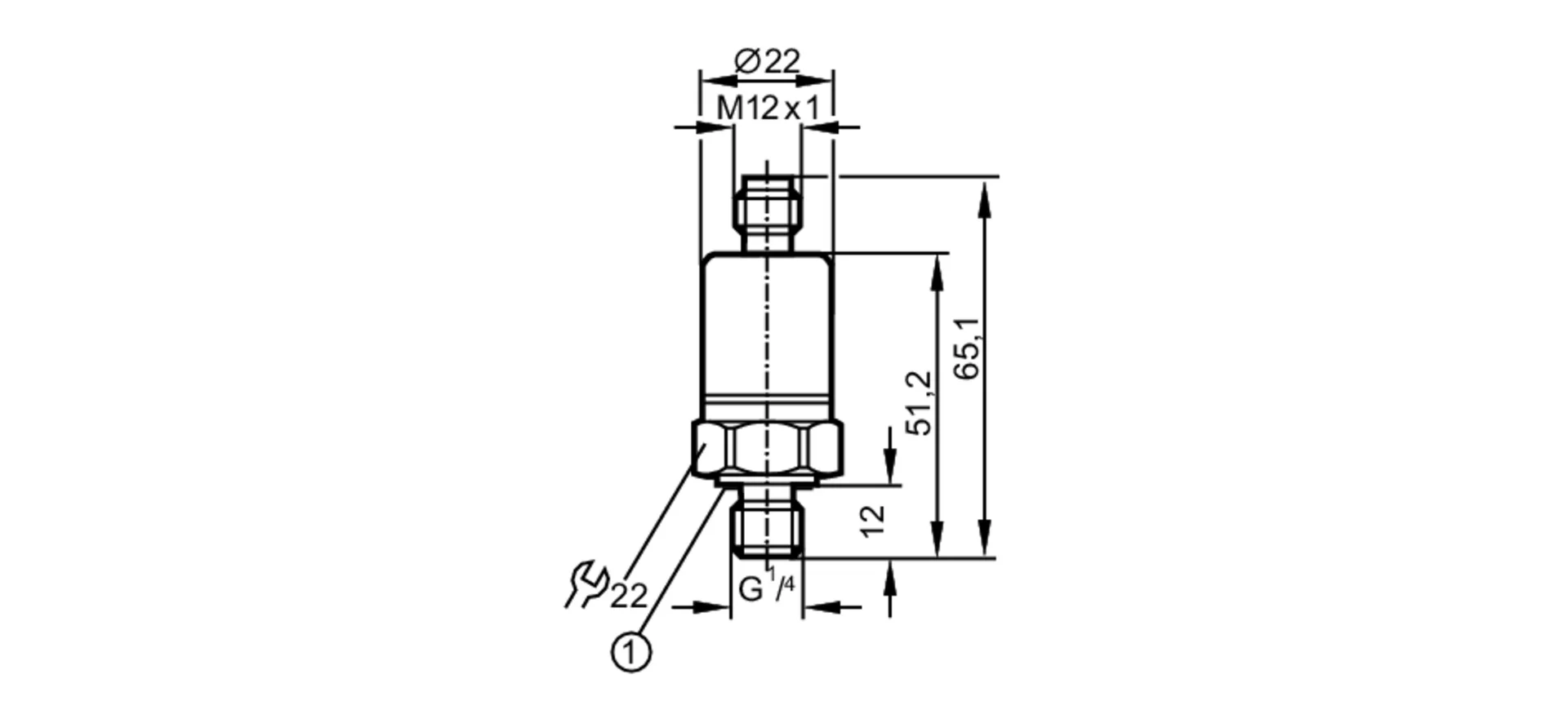

| Wymiary[mm] | Ø 22 / L = 65,1 |
| Materiał | stal nierdzewna (1.4404 / 316L); PA |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM |
| Min. liczba cykli ciśnienia | 50 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny |
| Zintegrowany tłumik | tak |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Transmiter ciśnienia PT-400-SBG14-B-DVG/US/ /w (PT9550) - IFM
Nr kat.
OC-IFM014993
Pliki do pobrania - Transmiter ciśnienia PT-400-SBG14-B-DVG/US/ /w (PT9550) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
