Transmiter ciśnienia PU-250-SEG14-B-DVG/AM (PU5601) - IFM
SKU: OC-IFM015039
MPN: PU5601
Producent:
IFM
Cena netto/szt.
609,75 zł
749,99 zł
brutto/szt.
.png)
Opis produktu - Transmiter ciśnienia PU-250-SEG14-B-DVG/AM (PU5601) - IFM
- Do niezawodnego wykrywania ciśnienia w układzie w maszynach mobilnych
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Niewielka obudowa do użytku w ograniczonej przestrzeni
- Konektor AMP do szybkiego i łatwego podłączania do systemu pokładowego
- Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) |
Aplikacja
| Aplikacja | dla aplikacji mobilnych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -40...125 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Uwaga dot. przeciążalności |
| |||
| Odporność na podciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 16...32 DC |
| Pobór prądu[mA] | < 12 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 0,1 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście napięciowe[V] | 0...10 |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,8; (uwzględnia nieliniowość, histerezę, powtarzalność oraz błędy wynikające z zakresu i ustawienia zera) |
| Odchylenie liniowości[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Odchylenie histerezy[% zakresu] | < ± 0,2 |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 2 |
Warunki pracy
| Temperatura otoczenia[°C] | -40...100 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| |||||
| Odporność na wstrząsy |
| |||||
| Odporność na wibracje |
| |||||
| MTTF[lata] | 640 | |||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 63,5 |
| Obudowa | cylindryczna |

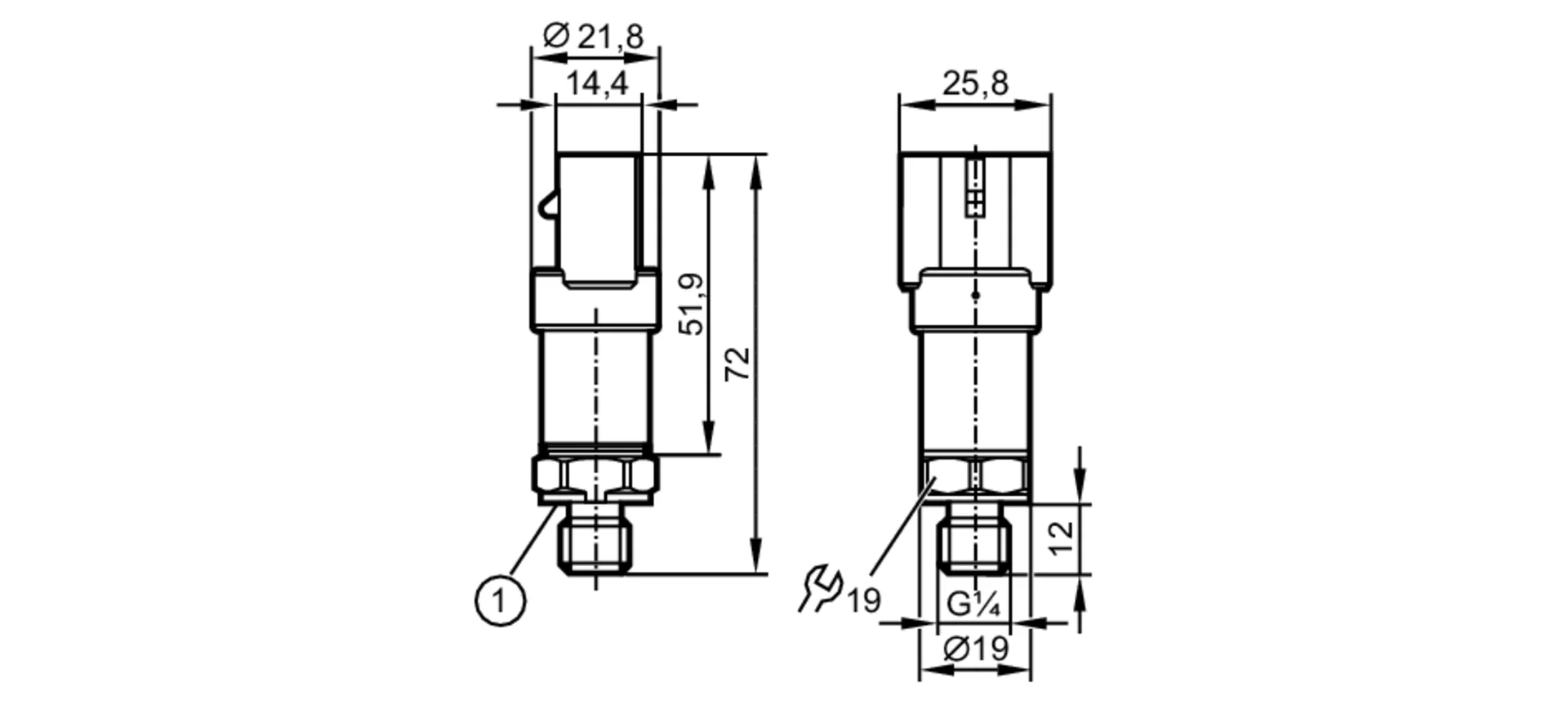

| Wymiary[mm] | Ø 21,8 / L = 72 |
| Materiał | stal nierdzewna 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PPS |
| Materiały części w kontakcie z medium | stal nierdzewna 1.4542 (17-4 PH / 630) |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) |
| Moment dokręcający[Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) |
| Uszczelnienie przyłącza procesowego | HNBR (DIN EN ISO 1179-2) |
| Zintegrowany tłumik | tak |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x AMP-Superseal; Maks. długość przewodu: 30 m |
Parametry techniczne - Transmiter ciśnienia PU-250-SEG14-B-DVG/AM (PU5601) - IFM
Nr kat.
OC-IFM015039
Pliki do pobrania - Transmiter ciśnienia PU-250-SEG14-B-DVG/AM (PU5601) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
