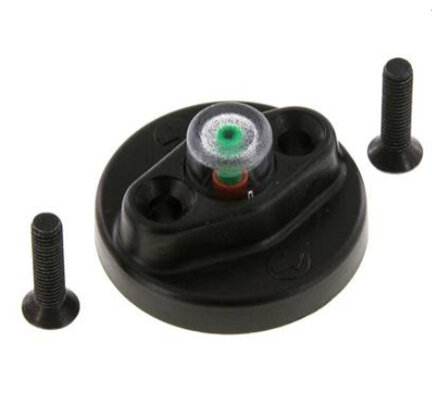

Wskaźnik ciśnienia różnicowego (zapełnienia filtra) FUTURA, 0 - 0,35 bar

Dane techniczne:

• Medium robocze: sprężone powietrze, gazy neutralne
• Materialy: korpus - tworzywo sztuczne PA 66 GF60, uszczelki - NBR, zbiornik kondensatu - poliwęglan
• Sposób montażu: indywidualnie przewodowo, indywidualnie z użyciem kątownika mocującego, jako element stacji przygotowania powietrza FRL z użyciem pakietów łączących
• Do filtrów wstępnych Futura dostępne są: wizualny wskaźnik zapełnienia DDA B (zobacz) oraz DDA M (zobacz)
• Zakres temperatur pracy: -10°C do +50°C
• Skuteczność oddzielania pyłu: 0,01 µm (99,999 %)

• Resztkowa zawartość oleju: 0,01 mg/m³ (klasa 1 wg DIN ISO 8573-1)

• Ciśnienie wejściowe: 0 - 16 bar (typoszereg 0: 0 - 12 bar)

• Przepływ (w zależności od wielkości): 1500 l/min
• Maks. ilość kondensatu w zbiorniku: dla wielkości 0 i 1 - 12 cm³, dla wielkości 2 - 49 cm³, dla wielkości 4 - 87 cm³

• Sposób usuwania kondensatu: półautomatyczny
• Zasada działania półautomatycznego zrzutu kondensatu: jeżeli ciśnienie wejściowe spadnie ponizej minimalnego ciśnienia wejściowego, to zawór spustowy automatycznie się otworzy

• Zalety: łatwy montaż poszczególnych komponentów (filtrów, zaworów redukcyjnych, smarownic itp.) przez pakiety złączy w obrebie jednego typoszeregu (wielkości).
• Opcje wykonania: wersja ze zbiornikiem metalowym z rurką wziernikową (wskaźnikiem) (dla wielkości 0 bez rurki wziernikowej) - M, automatyczny spust kondensatu - AM, automatyczny spust kondensatu zamknięty bez ciśnienia 0 - 16 bar (dla wielkości 0 0 - 12 bar) - AMNC

Uwaga: nie należy dokręcać śruby spustowej do oporu gdyż może to spowodować brak otwarcia zaworu i brak zrzutu kondensatu!

Uwaga: Usunięty kondensat który może zawierać olej nie wolno odprowadzać bezpośrednio do kanalizacji lecz powinien on podlegać separacji w separatorach woda-olej (zobacz)
