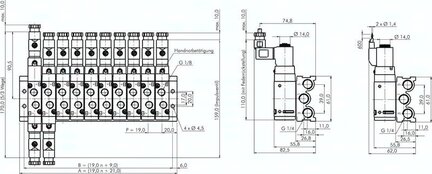

- Płyty zaworowe (nazywane wyspami zaworowymi) serii SF2000 to dodatkowe elementy na których montowane są zawory sterowane pneumatycznie i elektromagnetycznie funkcji 5/2 i 5/3
- Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu w porównaniu do zaworów indywidualnych
- W płytach wykonane są wspólne otwory: zasilanie (P) oraz odpowietrzenia (R i S)
- Dla dużej ilości zaworów zamontowanych na płycie zaleca się doprowadzenie powietrza z dwóch stron
- Nieużywanie miejsca na wyspie zaślepia się odpowiednimi płytkami oznaczonymi - BLK
- Wyspy zaworowe można montować np. w szafkach sterowniczych lub w miejscach o ograniczonej przestrzeni
- Wyjścia gwintowane G1/4 do odbiorników znajdują się w zaworach zamontowanych na płycie
- W przyłącza odpowietrzające R w wyspie zaworowej zalecamy wkręcenie tłumików hałasu G 1/4"
Materiały:
płyta zaworowa: aluminium, uszczelki: NBR
Gwinty przyłączeniowe w płycie P, R i S: G 1/4"
Zakres dostawy:
płyta zaworowa ze śrubami i uszczelkami (zawory należy zamawiać osobno)
Ilość zaworów na wyspie: do 14 sztuk
