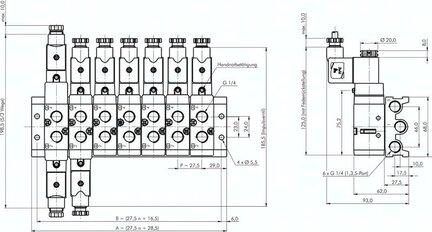

- Płyty zaworowe (nazywane wyspami zaworowymi) serii SF4000 to dodatkowe elementy na których montowane są zawory sterowane pneumatycznie i elektromagnetycznie funkcji 5/2 i 5/3
- Zastosowanie płyt zaworowych (wysp zaworowych) zmniejsza ilość elementów takich jak złączki, przewody tłumiki hałasu itp
- W płytach wykonane są wspólne otwory: zasilanie (P) oraz odpowietrzenia (R i S)
- Dla dużej ilości zaworów zamontowanych na płycie zaleca się doprowadzenie powietrza z dwóch stron

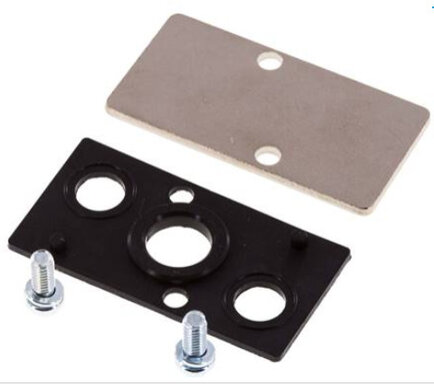

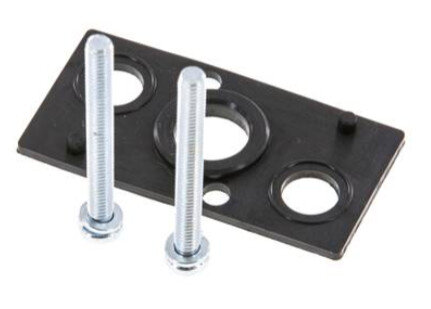

- Nieużywanie miejsca na wyspie zaślepia się odpowiednimi płytkami oznaczonymi - BLK
- Wyspy zaworowe można montować np. w szafkach sterowniczych lub w miejscach o ograniczonej przestrzeni
- W przyłącza odpowietrzające R w wyspie zaworowej zalecamy wkręcenie tłumików hałasu G 1/4"
Materiały:
płyta zaworowa: aluminium, uszczelki: NBR
Gwinty przyłączeniowe w płycie P, R i S: G 1/4"
Zakres dostawy:
płyta zaworowa ze śrubami i uszczelkami (zawory należy zamawiać osobno)
Ilość zaworów na wyspie: do 14 sztuk
