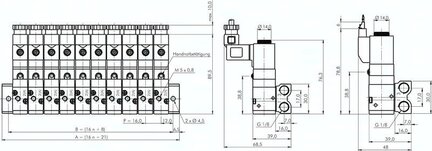

Zaślepka do wyspy zaworowej 3-drogowej seria MF1300

• Płyty zaworowe do elektrozaworów serii SF1000 zaprojektowano do montażu zaworów rozdzielających 3/2 G 1/8
• Wyspy zaworowe 3/2 mogą być stosowane do sterowania wieloma siłownikami pneumatycznymi jednostronnnego działania
• Zawory pneumatyczne i elektrozawory 3/2 zamontowae na listwie przyłączeniowej mogą być wykorzytywane jako zawory piloty do sterowania pośredniego zaworami pneumatycznymi
• Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu w porównaniu do zaworów indywidualnych
• Wyspy zaworowe do zaworów serii SF1000 ograniczają miejsce pod zabudowę i dobrze nadają się do stosowania w szafach sterowniczych
• Na tej samej płycie zaworowej można montować do 12 sztuk zaworów serii SF1000
• Wyjścia gwintowane G1/8 do odbiorników wykonano w zaworach zamontowanych na wyspie
• Płyta przyłączeniowa pneumatyczna posiada wspólne zasilanie oraz wspólne odpowietrzenia dla zaworów
• W przyłącza odpowietrzające należy każdorazowo wkręcić tłumiki hałasu
• Gwinty przyłączy w płycie: P i R - G1/8"
• Wyspy zaworowe posiadają przyłącze zasilające i odpowietrzające z obydwu stron.

UWAGA:

W przypadku montowania dużej ilości elektrozaworów należy zasilać płytę zaworową z obydw
