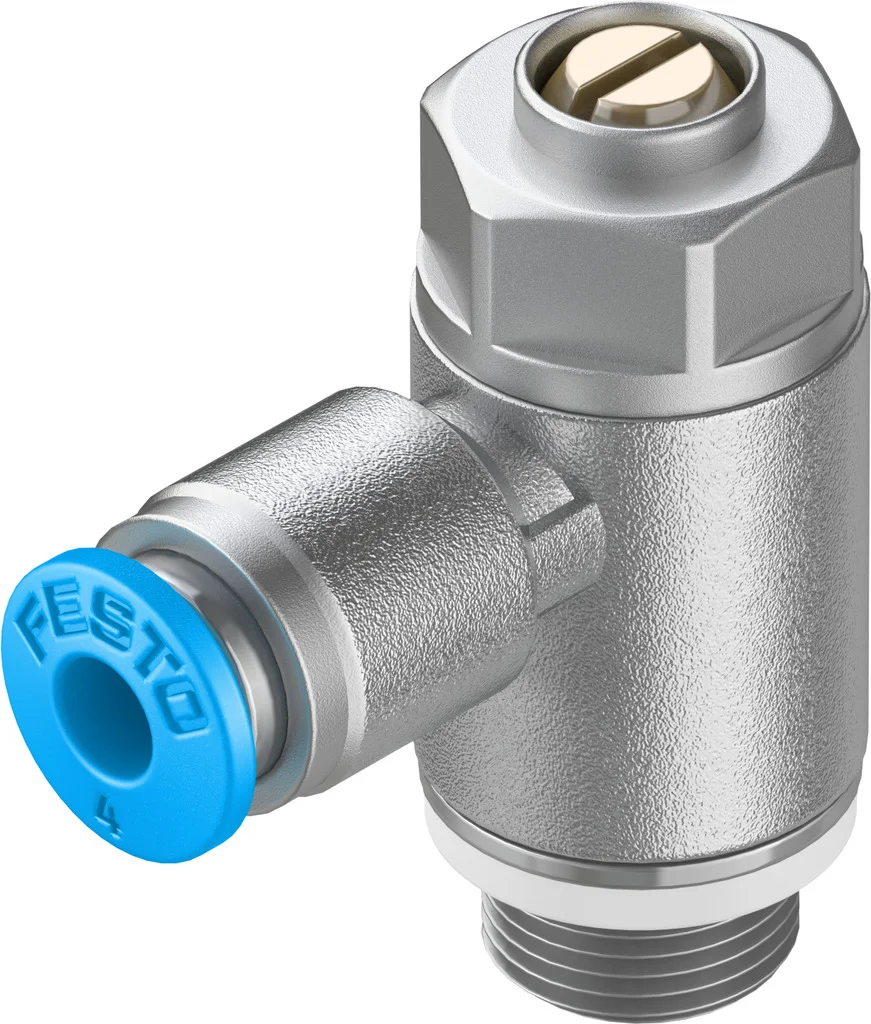

Zawór dławiąco-zwrotny GRLA-1/8-QS-4-D (193143) serii GRLA - Festo
SKU: OT-FESTO011817
MPN: GRLA-1/8-QS-4-D
Producent:
Festo
Cena netto/szt.
88,20 zł
108,49 zł
brutto/szt.
Opis produktu - Zawór dławiąco-zwrotny GRLA-1/8-QS-4-D (193143) serii GRLA - Festo
Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.
- Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
- Zawór przepływowy, dławiąco-zwrotny
- Wykonanie z polimeru, metalu lub stali nierdzewnej
- Wersje standard, mini, inline, o różnych zakresach przepływu
- Przyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe
Dane techniczne
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Element regulacyjny | Śruba z rowkiem podłużnym |
| Typ mocowania | wkręcane |
| Przepływ normalny nominalny w kierunku dławienia | 160 l/min |
| Przepływ normalny nominalny w kierunku zwrotnym | 120 l/min |
| Temperatura otoczenia | -10 degC |
| Klasyfikacja morska | patrz certyfikat |
| Pozycja montażu | dowolny |
| Symbol | 00991452 |
| Ciśnienie robocze w całym zakresie temperatury | 0.2 bar |
| Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) | 250 l/min |
| Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi) | 270 l/min |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Znamionowy moment dokręcenia | 3 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 10% |
| Waga produktu | 22 g |
| Materiał części z gwintem | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał pierścienia zwalniającego | Polioksymetylen |
| Materiał śruby do regulacji | Mosiądz |
| Materiał przyłącza obrotowego | Cynkowy odlew kokilowy |
Parametry techniczne - Zawór dławiąco-zwrotny GRLA-1/8-QS-4-D (193143) serii GRLA - Festo
Przyłącze pneumatyczne 1
QS-4
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
270 ... 300 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
250 l/min
Normalny przepływ nominalny w kierunku niedławionym
120 ... 190 l/min
Normalny przepływ nominalny w kierunku dławienia
160 l/min
Element regulacyjny
Śruba z rowkiem podłużnym
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy, Chromowany
Materiał pierścienia zwalniającego
POM
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
3 Nm
Materiał pokrywki z gwintem
Stop aluminium
Przyłącze pneumatyczne 2
G1/8
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
22 g
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Materiał śruby regulacyjnej
Mosiądz
Typ mocowania
wkręcane
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Zawór dławiąco-zwrotny z dławieniem na wylocie
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Nr kat.
OT-FESTO011817
Pliki do pobrania - Zawór dławiąco-zwrotny GRLA-1/8-QS-4-D (193143) serii GRLA - Festo
- D15000100156340.PDF Pobierz
- 193143datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
