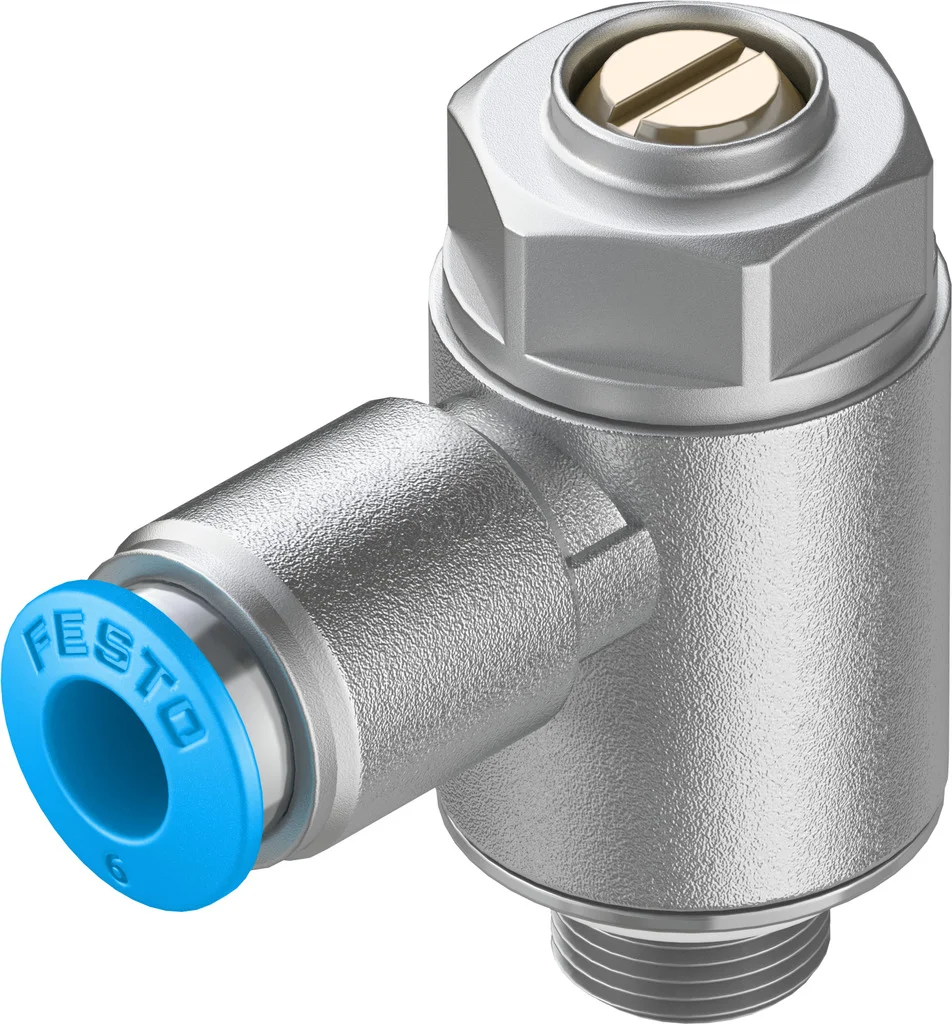

Zawór dławiąco-zwrotny GRLA-1/8-QS-6-MF-D (537075) serii GRLA - Festo
SKU: OT-FESTO011820
MPN: GRLA-1/8-QS-6-MF-D
Producent:
Festo
Cena netto/szt.
97,92 zł
120,44 zł
brutto/szt.
Opis produktu - Zawór dławiąco-zwrotny GRLA-1/8-QS-6-MF-D (537075) serii GRLA - Festo
Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.
- Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
- Zawór przepływowy, dławiąco-zwrotny
- Wykonanie z polimeru, metalu lub stali nierdzewnej
- Wersje standard, mini, inline, o różnych zakresach przepływu
- Przyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe
Dane techniczne
| Funkcja zaworu | Funkcja zaworu dławiąco-zwrotnego |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Typ mocowania | wkręcane |
| Przepływ normalny nominalny w kierunku dławienia | 400 l/min |
| Przepływ normalny nominalny w kierunku zwrotnym | 290 l/min |
| Temperatura otoczenia | -10 degC |
| Klasyfikacja morska | patrz certyfikat |
| Pozycja montażu | dowolny |
| Symbol | 00991452 |
| Ciśnienie robocze w całym zakresie temperatury | 0.2 bar |
| Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) | 600 l/min |
| Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi) | 570 l/min |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Temperatura przechowywania | -10 degC |
| Temperatura medium | -10 degC |
| Znamionowy moment dokręcenia | 3 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 10% |
| Waga produktu | 32 g |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał śruby drążonej | Stop aluminium do przeróbki plastycznej |
| Materiał pierścienia zwalniającego | Polioksymetylen |
| Materiał śruby do regulacji | Mosiądz |
| Materiał przyłącza obrotowego | Cynkowy odlew kokilowy |
Parametry techniczne - Zawór dławiąco-zwrotny GRLA-1/8-QS-6-MF-D (537075) serii GRLA - Festo
Temperatura przechowywania
-10 ... 40 °C
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
570 ... 680 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
600 l/min
Normalny przepływ nominalny w kierunku niedławionym
290 ... 420 l/min
Normalny przepływ nominalny w kierunku dławienia
400 l/min
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy
Materiał pierścienia zwalniającego
POM
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
3 Nm
Materiał śruby drążonej
Stop aluminium, Anodowanie
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 1
QS-6
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
32 g
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Materiał śruby regulacyjnej
Mosiądz
Typ mocowania
wkręcane z gwintem zewnętrznym
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Funkcja zaworu dławiąco-zwrotnego
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów, Z gwintem zewnętrznym
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Nr kat.
OT-FESTO011820
Pliki do pobrania - Zawór dławiąco-zwrotny GRLA-1/8-QS-6-MF-D (537075) serii GRLA - Festo
- D15000100156340.PDF Pobierz
- 537075datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
