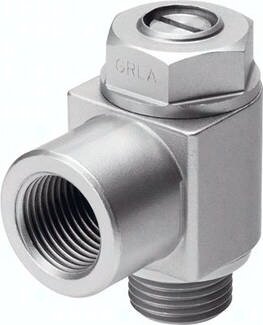

Zdjęcie produktu ma charakter poglądowy

Zawór dławiąco-zwrotny GRLA-3/4-B (151180) serii GRLA - Festo

Name: Zawór dławiąco-zwrotny GRLA-3/4-B (151180) serii GRLA - Festo
Brand: Festo
SKU: OT-FESTO011830
Price: 475.24 PLN
Availability: InStock

SKU: OT-FESTO011830

Producent: Festo

Cena netto/szt. 475,24 zł

584,55 zł brutto/szt.

475,24 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zawór dławiąco-zwrotny GRLA-3/4-B (151180) serii GRLA - Festo

Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.

Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
Zawór przepływowy, dławiąco-zwrotny
Wykonanie z polimeru, metalu lub stali nierdzewnej
Wersje standard, mini, inline, o różnych zakresach przepływu
Przyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe

Dane techniczne

Funkcja zaworu	Funkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie
Przyłącze pneumatyczne 1	G3/4
Przyłącze pneumatyczne 2	G3/4
Element regulacyjny	Śruba z rowkiem podłużnym
Typ mocowania	wkręcane
Przepływ normalny nominalny w kierunku dławienia	4320 l/min
Przepływ normalny nominalny w kierunku zwrotnym	3220 l/min
Temperatura otoczenia	-10 degC
Klasyfikacja morska	patrz certyfikat
Ochrona przeciwwybuchowa	Należy przestrzegać informacji zawartych w certyfikacie.
Pozycja montażu	dowolny
Symbol	00991452
Ciśnienie robocze w całym zakresie temperatury	0.3 bar
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)	7300 l/min
Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)	5440 l/min
Medium robocze	Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego	Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABS	VDMA24364-B1/B2-L
Klasa Cleanroom	Klasa 4 wg ISO 14644-1
Temperatura medium	-10 degC
Maks. moment dokręcenia	60 Nm
Waga produktu	377 g
Informacja o materiałach	Zgodność z dyrektywą RoHS
Materiał uszczelnień	NBR
Materiał śruby drążonej	Stop aluminium do przeróbki plastycznej
Materiał śruby do regulacji	Mosiądz
Materiał nakrętki	Stop aluminium do przeróbki plastycznej
Materiał przyłącza obrotowego	Cynkowy odlew kokilowy

Parametry techniczne - Zawór dławiąco-zwrotny GRLA-3/4-B (151180) serii GRLA - Festo

Waga produktu

377 g

Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)

5440 ... 7300 l/min

Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)

7 300 l/min

Normalny przepływ nominalny w kierunku niedławionym

3220 ... 4320 l/min

Normalny przepływ nominalny w kierunku dławienia

4 320 l/min

Element regulacyjny

Wkręt z rowkiem

Ciśnienie robocze dla pełnego zakresu temperatury

0.3 ... 10 bar

Materiał przyłącza obrotwego

Odlew ciśnieniowy cynkowy

Materiał śruby drążonej

Stop aluminium

Przyłącze pneumatyczne 2

G3/4

Przyłącze pneumatyczne 1

G3/4

Maks. moment dokręcający

60 Nm

Medium robocze

Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Materiał nakrętki

Stop aluminium

Uwagi odnośnie medium roboczego

Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)

Pozycja zabudowy

Dowolna

Materiał śruby regulacyjnej

Mosiądz

Klasyfikacja morska

patrz certyfikat

Funkcja zaworu

Zawór dławiąco-zwrotny z dławieniem na wylocie

Uwaga dotycząca materiałów

Zgodne z RoHS

Temperatura medium

-10 ... 60 °C

Sposób montażu

Przy pomocy gwintów

Materiał uszczelnień

NBR

Temperatura otoczenia

-10 ... 60 °C

Nr kat.

OT-FESTO011830

Pliki do pobrania - Zawór dławiąco-zwrotny GRLA-3/4-B (151180) serii GRLA - Festo

Karta producenta Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
