Zawór dławiąco-zwrotny VFOH-LE-A-G14-Q10 (578801) serii VFOH - Festo

SKU: OT-FESTO052037 MPN: VFOH-LE-A-G14-Q10
Producent: Festo
Cena netto/szt. 182,69 zł
224,71 zł brutto/szt.
Zawór dławiąco-zwrotny VFOH-LE-A-G14-Q10 (578801) serii VFOH - Festo
182,69 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór dławiąco-zwrotny VFOH-LE-A-G14-Q10 (578801) serii VFOH - Festo

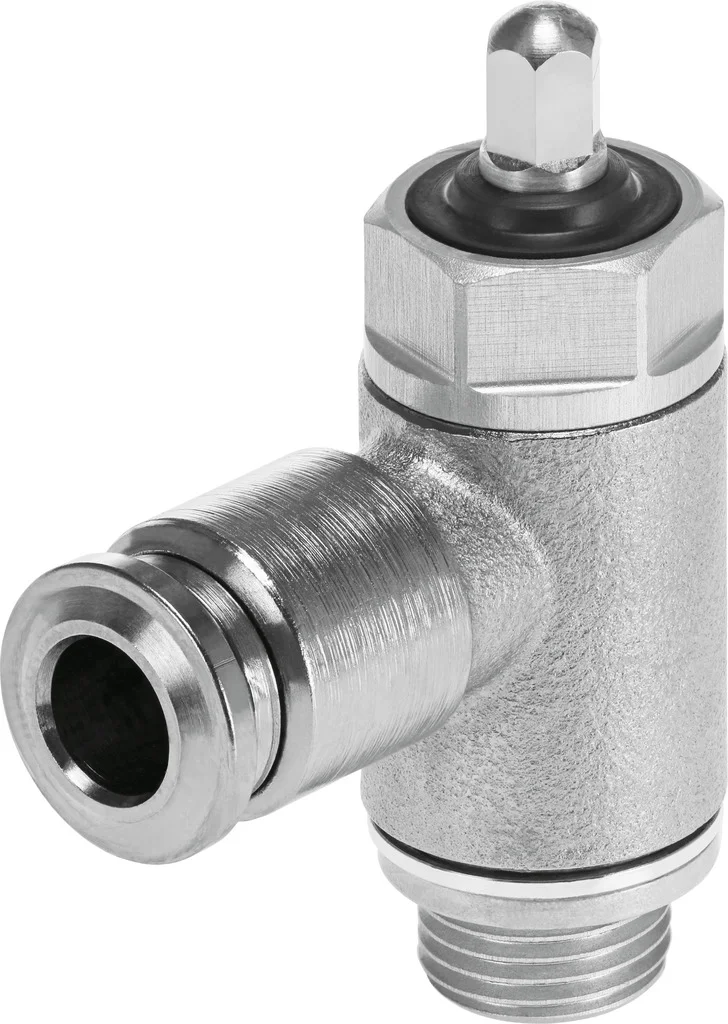

Odporny na korozję zawór przepływowy. Zewnętrzny sześciokąt jako element regulacyjny.

  • Konstrukcja łatwa do czyszczenia
  • Zwiększona ochrona przed korozją
  • Możliwość obrotu w poziomie o 360deg w stanie zamontowanym

Dane techniczne

Funkcja zaworuFunkcja zaworu dławiąco-zwrotnego z dławieniem na wylocie
Przyłącze pneumatyczne 1QS-10
Przyłącze pneumatyczne 2G1/4
Sposób uruchamianiaręczne
Element regulacyjnySześciokąt zewnętrzny
Typ mocowaniawkręcane
Przepływ normalny nominalny w kierunku dławienia520 l/min
Przepływ normalny nominalny w kierunku zwrotnym345 l/min
Temperatura otoczenia0 degC
Pozycja montażudowolny
Symbol00991452
Ciśnienie robocze w całym zakresie temperatury0.2 bar
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)840 l/min
Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)635 l/min
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABSVDMA24364-B2-L
Temperatura przechowywania-10 degC
Temperatura medium0 degC
Znamionowy moment dokręcenia5 Nm
Tolerancja znamionowego momentu dokręcenia+- 10%
Waga produktu48 g
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńFPM
Materiał śruby drążonejStop aluminium do przeróbki plastycznej
Materiał pierścienia zwalniającegoMosiądz niklowany
Materiał śruby do regulacjiNierdzewna stal stopowa
Materiał przyłącza obrotowegoMosiądz

Parametry techniczne - Zawór dławiąco-zwrotny VFOH-LE-A-G14-Q10 (578801) serii VFOH - Festo

Sposób uruchomienia
Ręczny
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
635 ... 790 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
840 l/min
Normalny przepływ nominalny w kierunku niedławionym
345 ... 535 l/min
Normalny przepływ nominalny w kierunku dławienia
520 l/min
Element regulacyjny
Zewnętrzny sześciokąt
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Materiał pierścienia zwalniającego
Mosiądz, niklowany
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
5 Nm
Materiał śruby drążonej
Stop aluminium
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 1
QS-10
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Temperatura przechowywania
-10 ... 150 °C
Waga produktu
48 g
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Materiał śruby regulacyjnej
Stal wysokostopowa, nierdzewna
Funkcja zaworu
Zawór dławiąco-zwrotny z dławieniem na wylocie
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Temperatura medium
0 ... 150 °C
Sposób montażu
Przy pomocy gwintów
Materiał uszczelnień
FPM
Temperatura otoczenia
0 °C do 150 °C
Nr kat.
OT-FESTO052037

Pliki do pobrania - Zawór dławiąco-zwrotny VFOH-LE-A-G14-Q10 (578801) serii VFOH - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
