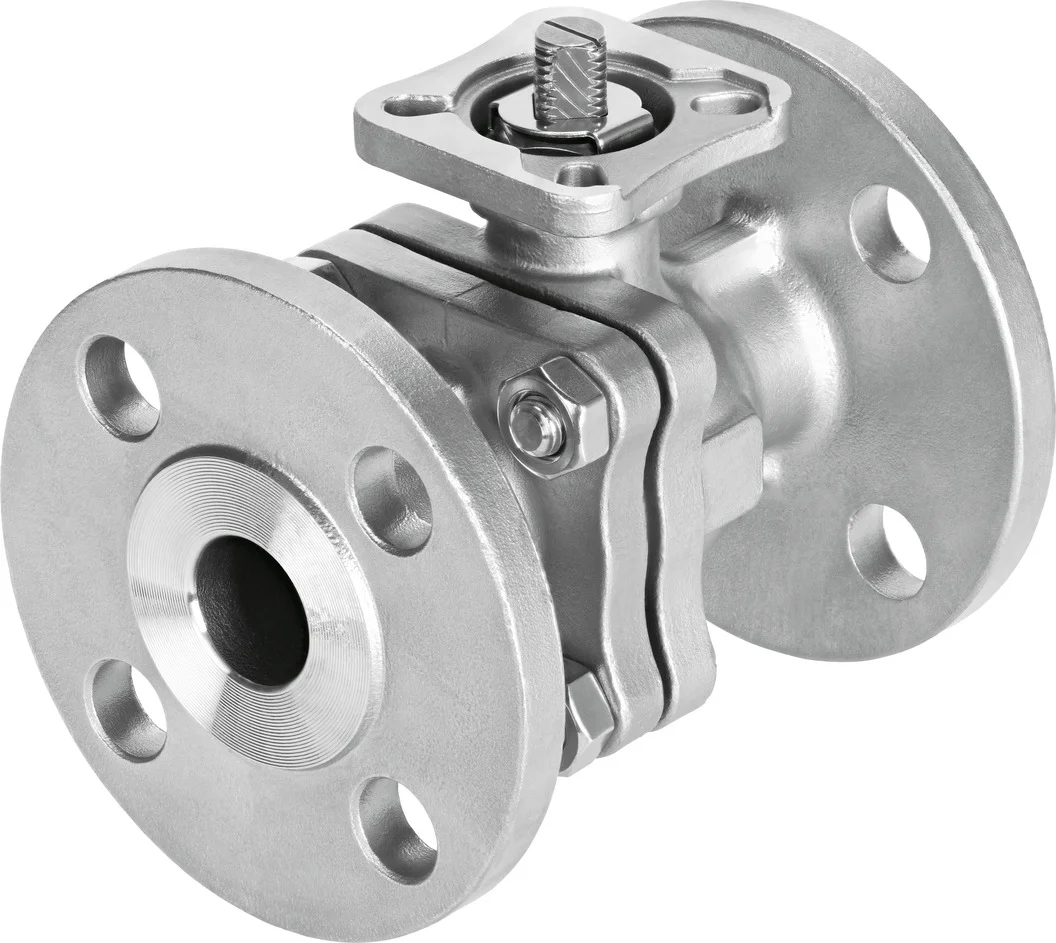

Zawór kulowy VZBF-6-P1-20-D-2-F1012-V15V16 (4810861) serii VZBF - Festo
Festo

Zawór kulowy VZBF-6-P1-20-D-2-F1012-V15V16 (4810861) serii VZBF - Festo

SKU: OT-FESTO070827 MPN: VZBF-6-P1-20-D-2-F1012-V15V16
Producent: Festo
Cena netto/szt. 14 420,03 zł
17 736,64 zł brutto/szt.
Zawór kulowy VZBF-6-P1-20-D-2-F1012-V15V16 (4810861) serii VZBF - Festo
14 420,03 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór kulowy VZBF-6-P1-20-D-2-F1012-V15V16 (4810861) serii VZBF - Festo

Dwuczęściowy zawór kulowy ze stali szlachetnej do mediów ciekłych i gazowych jest łatwy w konserwacji. Wersja Fire Safe spełnia wymogi zgodnie z API 607.

  • Przyłącza kołnierzowe wg ANSI B 16.5. klasa 150
  • Zapewnione odprowadzenie wyładowań statycznych
  • Certyfikat API 607 Fire Safe
  • Wersja ze stali szlachetnej
  • Łatwa konserwacja
  • Opcjonalnie z wstępnie zamontowaną dźwignią ręczną

Dane techniczne

Konstrukcja2-drogowy zawór kulowy
Sposób uruchamianiamechaniczny
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Typ mocowaniaInstalacja na przewodach
Przyłącze zaworu procesowegoKołnierz wg ANSI B16.5 Klasa 150
Wskaźnik stanu przełączeniaKierunek rowka = kierunek przepływu
Układ otworów w kołnierzuF1012
Średnica wewnętrzna-Ø150 mm
Średnica nominalna DN150
Funkcja zaworu2/2
Kierunek przepływurewersyjny
Ciśnienie nominalne zaworu armaturowego PN20
Moment obrotowy zrywający przy różnicy ciśnienia, ciśnienie znamionowe zaworu procesowego PN350 Nm
W oparciu o normęANSI B16.5 klasa 150
Symbol00991458
MediumPara
Temperatura medium-20 degC
Przepływ Kv4258 m³/h
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowyOdlew ze stali szlachetnej
Numer materiału obudowy1.4408
Materiał uszczelnieńFPM
Materiał kuliNierdzewna stal stopowa
Numer materiału kuli1.4401
Materiał wałkaNierdzewna stal stopowa
Numer materiału wałka1.4401
Waga produktu50200 g
CertyfikacjaCRN
Znak CE (patrz deklaracja zgodności)zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Klasa odporności korozyjnej wg normy Festo4 - wyjątkowo silne obciążenie korozyjne

Parametry techniczne - Zawór kulowy VZBF-6-P1-20-D-2-F1012-V15V16 (4810861) serii VZBF - Festo

Rodzaj uszczelnienia
Miękkie
Numer materiału dla kuli
1.4401
Materiał kuli
Stal wysokostopowa, nierdzewna
Moment rozruchowy przy różnicy ciśnienia, ciśnienie nominalne, zawór procesowy PN
350 Nm
Średnica nominalna DN
150
Przepływ Kv
4 258 m3/h
Ciśnienie znamionowe zaworu procesowego
20
Medium
Para, Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, Woda, ciecze obojętne
Przyłącze zaworu procesowego
Kołnierz zgodny z ANSI B16.5 klasa 150
Wskaźnik stanu załączenia
Kierunek rowka = Kierunek przepływu
Numer materiału dla obudowy
1.4408
Numer materiału dla wałka
1.4401
Rysunek otworowania kołnierza
F1012
Materiał wałka
Stal wysokostopowa, nierdzewna
Kierunek przepływu
Rewersyjny
Materiał uszczelnień
FPM, Grafit, PCTFE, PTFE
Sposób uruchomienia
Mechaniczny
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Urządzenia ciśnieniowe
Waga produktu
50 200 g
W oparciu o normę
ANSI B16.5 Klasa 150, ISO 5211
Konstrukcja
2-drogowy zawór kulowy
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Pozycja zabudowy
Dowolna
Funkcja zaworu
2/2
Materiał obudowy
Odlew ze stali szlachetnej
Średnica wewnętrzna
150 mm
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Dopuszczenie
CRN
Temperatura medium
-20 ... 200 °C
Sposób montażu
Zabudowa w linii
Nr kat.
OT-FESTO070827
