Cena netto/szt.
568,32 zł
699,03 zł
brutto/szt.

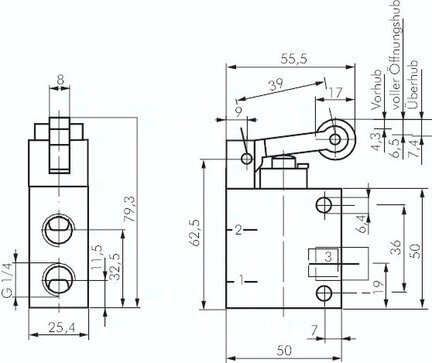

Opis produktu - Zawór mechaniczny sterowany dźwignią z rolką 3/2 (NC/NO) G 1/4
Zasada działania:
Zawory krańcowe 3/2 z dźwignią rolką to zawory pomocnicze monostabilne Po naciśnięciu dźwigni z rolką przez zderzak np. zamontowany na tłoczysku siłownika zawór się przesterowuje. Zawór jest przesterowany gdy występuje stały nacisk zderzaka na dźwignię. Po zwolnieniu nacisku zderzaka (podczas ruchu powrotnego tłoczyska) zawór wraca do położenia początkowego siłą sprężyny.
Zawory krańcowe 3/2 z dźwignią z rolką jednokierunkową - zawór jest uruchamiany dźwignią tylko w jednym kierunku ruchu tłoczyska (np. na wysuwie). Podczas ruchu powrotnego zawór nie jest uruchamiany. Zawory z dźwignią jednokierunkową to krańcówki monostabilne.
Uwagi:
W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte
Dane techniczne:
Materiały:
Korpus: aluminium, uszczelki: NBR, dźwignia: stal / aluminium, rolka: stal
Średnica nominalla: dla M5 - 2 mm, dla G1/4 - 7 mm
Przepływ: dla M5 - 80 l/min, dla G1/4 - 600 l/min
Wejście ciśnieniowe (zasilanie): na dowolnym przyłączu
Zakres temperatur: -10°C do +60°CCiśnienie robocze: -0.95 bar do 10 bar
Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
Parametry techniczne - Zawór mechaniczny sterowany dźwignią z rolką 3/2 (NC/NO) G 1/4
Waga
0,26 kg
Ciśnienie robocze
-0,95 do 10 bar
Gwint
1/4
Funkcja
3/2 (NC/NO)
Rodzaj gwintu
G
Średnica nominalna
7 mm
Przepływ
600 l/min
Siła uruchamiania przy ciśn. 6 bar
10 N
Sposób sterowania
rolką
Nr kat.
R314
Pliki do pobrania - Zawór mechaniczny sterowany dźwignią z rolką 3/2 (NC/NO) G 1/4
- Strona katalogowa Pobierz
Adres producenta/dystrybutora
Air-Com Pneumatyka - Automatyka Sp. z o.o.
ul. Wrocławska 41
55-095 Długołęka
Polska
