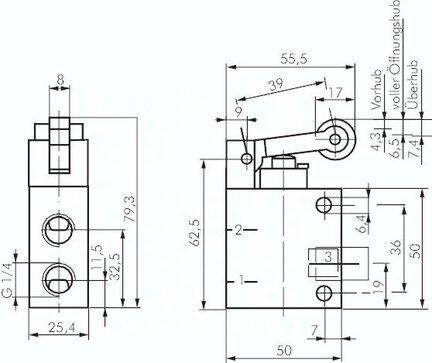

Zawór ręczny sterowany długą dźwignią 3/2 (NC/NO) G 1/4 (zastąpiony przedz TH314)

SKU: T314
Producent: Air-Com
Produkt wycofany ze sprzedaży
Rekomendowany zamiennik wybrany przez naszych ekspertów:
Zawór ręczny sterowany długą dźwignią 3/2 (NC/NO) G 1/4
TH314
Zawór ręczny sterowany długą dźwignią 3/2 (NC/NO) G 1/4
Zobacz produkt
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór ręczny sterowany długą dźwignią 3/2 (NC/NO) G 1/4 (zastąpiony przedz TH314)

Zasada działania:

Zawory krańcowe 3/2 z dźwignią rolką to zawory pomocnicze monostabilne Po naciśnięciu dźwigni z rolką przez zderzak np. zamontowany na tłoczysku siłownika zawór się przesterowuje. Zawór jest przesterowany gdy występuje stały nacisk zderzaka na dźwignię. Po zwolnieniu nacisku zderzaka (podczas ruchu powrotnego tłoczyska) zawór wraca do położenia początkowego siłą sprężyny.

Zawory krańcowe 3/2 z dźwignią z rolką jednokierunkową - zawór jest uruchamiany dźwignią tylko w jednym kierunku ruchu tłoczyska (np. na wysuwie). Podczas ruchu powrotnego zawór nie jest uruchamiany. Zawory z dźwignią jednokierunkową to krańcówki monostabilne.

Uwagi:

W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte

Dane techniczne:

Materiały:
Korpus: aluminium, uszczelki: NBR, dźwignia: stal / aluminium, rolka: stal

Średnica nominalla: dla M5 - 2 mm, dla G1/4 - 7 mm

Przepływ: dla M5 - 80 l/min, dla G1/4 - 600 l/min

Wejście ciśnieniowe (zasilanie): na dowolnym przyłączu

Zakres temperatur: -10°C do +60°C

Ciśnienie robocze: -0.95 bar do 10 bar

Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

Parametry techniczne - Zawór ręczny sterowany długą dźwignią 3/2 (NC/NO) G 1/4 (zastąpiony przedz TH314)

Ciśnienie robocze
-0,95 do 10 bar
Gwint
G 1/4"
Rodzaj
z dzwignia przelaczajaca
Średnica nominalna "DN"
7 mm
Przepływ
600 L/min
Nr kat.
T314
