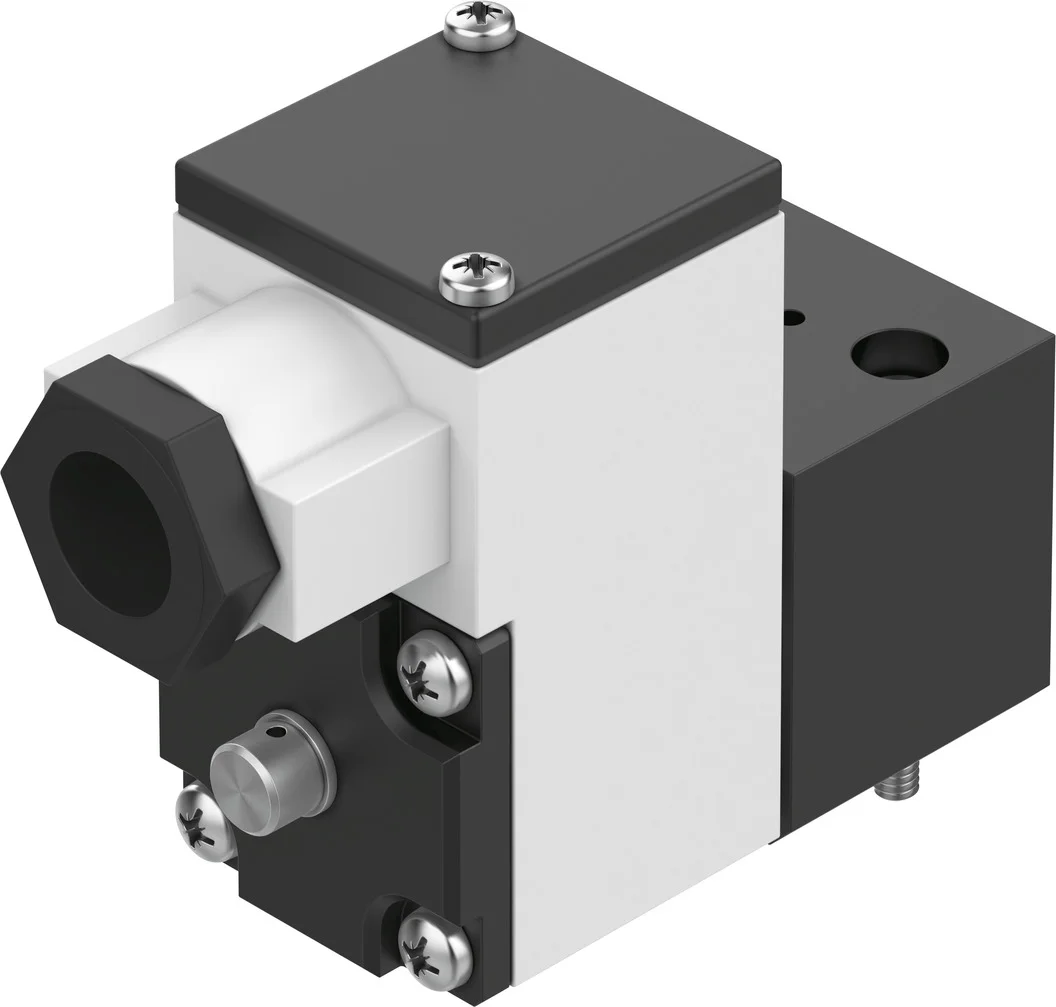

Zawór pilotowy MGXIAH-3/2-0.8-24DC-EX (535614) serii MGXIAH - Festo
SKU: OT-FESTO012433
MPN: MGXIAH-3/2-0.8-24DC-EX
Producent:
Festo
Cena netto/szt.
1 230,80 zł
1 513,88 zł
brutto/szt.
Opis produktu - Zawór pilotowy MGXIAH-3/2-0.8-24DC-EX (535614) serii MGXIAH - Festo
Zawory znormalizowane ISO 15218 (CNOMO).
- Schemat połączeń CNOMO, zgodnie z ISO 15218
- Pomocnicze ręczne sterowanie - naciśnięcie lub z blokadą
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Ciśnienie robocze | -13.05 psi |
| Konstrukcja | Zawór załączający |
| Sposób powrotu | sprężyna mechaniczna |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Da (CN) |
| Jednostka certyfikująca | ATEX: CML 17 ATEX 2046X |
| ATEX-Kategoria: gaz | II 1G |
| ATEX-Kategoria: pył | II 1D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex ia IIC T6...T5 Gb |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex ia IIIC T135degC Db |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -40degC=Ta=50degC/65degC |
| Stopień ochrony | IP65 |
| Pomocnicze sterowanie ręczne | z blokadą |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991308 |
| Czas pracy ciągłej | 100% |
| Klasa materiału izolującego | H |
| Maks. moc wejściowa Pi | -40degC ~+50degC T6 = 2,98W |
| Maks. napięcie wejściowe Ui | 31 V |
| Maks. prąd wejściowy li | 0,67 A |
| Parametry cewki | 24 V DC: 1,5 W |
| Skuteczna indukcyjność wewnętrzna Li | pomijalnie mała |
| Efektywna pojemność wewnętrzna Ci | pomijalnie mała |
| Dopuszczalne wahania częstotliwości | +/- 10% |
| Ochrona przeciwwybuchowa | Strefa 0 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura otoczenia | -20 degC |
| Typ mocowania | CNOMO |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
Parametry techniczne - Zawór pilotowy MGXIAH-3/2-0.8-24DC-EX (535614) serii MGXIAH - Festo
Kierunek przepływu
Jednokierunkowy
Efektywna pojemność
Pomijalnie mały
Efektywna indukcyjność
Pomijalnie mały
Maks. prąd wejściowy
0.67 A
Maks. napięcie wejściowe
31 V
Maks. moc wejściowa
-40°C
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Da (CN), EPL Da (IEC-EX), EPL Ga (CN), EPL Ga (IEC-EX)
Dopuszczalna fluktuacja częstotliwości
+/- 10 %
Charakterystyka cewki
24 V DC: 1,5 W
Pomocnicze ręczne uruchamianie
Z blokadą
Certyfikat
ATEX: CML 17 ATEX 2046X, CCC-Ex: 2020322307001726, IEC: IECEx CML 17.0030X
Ex-Ochrona przeciwwybuchowa Pył
ATEX: Ex ia IIIB T135°C Da, CCC-Ex: Ex iaD 20 T135°C
ATEX-Kategoria Pył
II 1D
Ex-Temperatura otoczenia
ATEX: -40°C <= Ta <= +65°C, CCC-Ex:-40°C<=Ta<=50°C/65°C
Ex-Ochrona przeciwwybuchowa Gaz
ATEX: Ex ia IIC T6...T5 Ga, CCC-Ex: Ex ia IIC T5/T6 Ga
ATEX-Kategoria Gaz
II 1G
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Sposób kasowania
Sprężyna mechaniczna
Sposób uruchomienia
Elektryczny
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Konstrukcja
Zawór załączający On/Off
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze MPa
-0.09 ... 0.8 MPa
Klasa izolacji
H
Czas pracy ciągłej
100 %
Funkcja zaworu
3/2 zamknięty, monostabilny
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Stopień ochrony
IP65
Sposób montażu
CNOMO
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
-13.05 psi ... 116 psi
Nr kat.
OT-FESTO012433
Pliki do pobrania - Zawór pilotowy MGXIAH-3/2-0.8-24DC-EX (535614) serii MGXIAH - Festo
- Karta katalogowa Pobierz
- 535614datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
