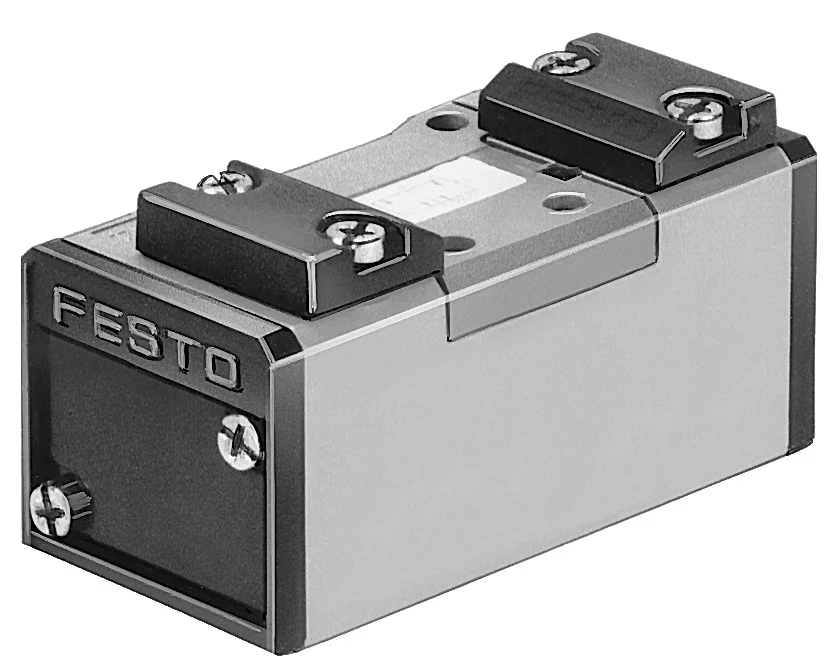

Zawór pneumatyczny JD-5/2-D-2-C (151847) serii JD - Festo
SKU: OT-FESTO009318
MPN: JD-5/2-D-2-C
Producent:
Festo
Cena netto/szt.
789,66 zł
971,28 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny JD-5/2-D-2-C (151847) serii JD - Festo
Uruchamiane pneumatycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Sterowanie pneumatyczne
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny z dominacją |
| Sposób uruchamiania | pneumatyczny |
| Szerokość zabudowy | 54 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2300 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja | UL - Recognized (OL) |
| Średnica nominalna | 11.5 mm |
| Szerokość modułu | 56 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | brak |
| Kod ISO | 203 |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991042 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 2 bar |
| Czas przełączania | 8 ms |
| Czas przełączania (dominujący) | 8 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 550 g |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zasilania pilotów 12 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze zasilania pilotów 14 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Zawór pneumatyczny JD-5/2-D-2-C (151847) serii JD - Festo
Ciśnienie pilota
2 ... 16 bar
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Szerokość zabudowy
54 mm
Przyłącze zasilania pilota 14
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Sposób uruchomienia
Pneumatyczny
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Brak
Przekrycie
Positive overlap
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze zasilania pilota 12
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Czas przełączania powrotnego
8 ms
Raster
56 mm
Kod ISO
203
Czas przełączania powrotnego (z dominacją)
8 ms
Normalny przepływ nominalny
2 300 l/min
Ciśnienie robocze
-0.9 ... 16 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Temperatura medium
-10 ... 60 °C
Dopuszczenie
UL - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny z dominacją
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
550 g
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
11.5 mm
Nr kat.
OT-FESTO009318
