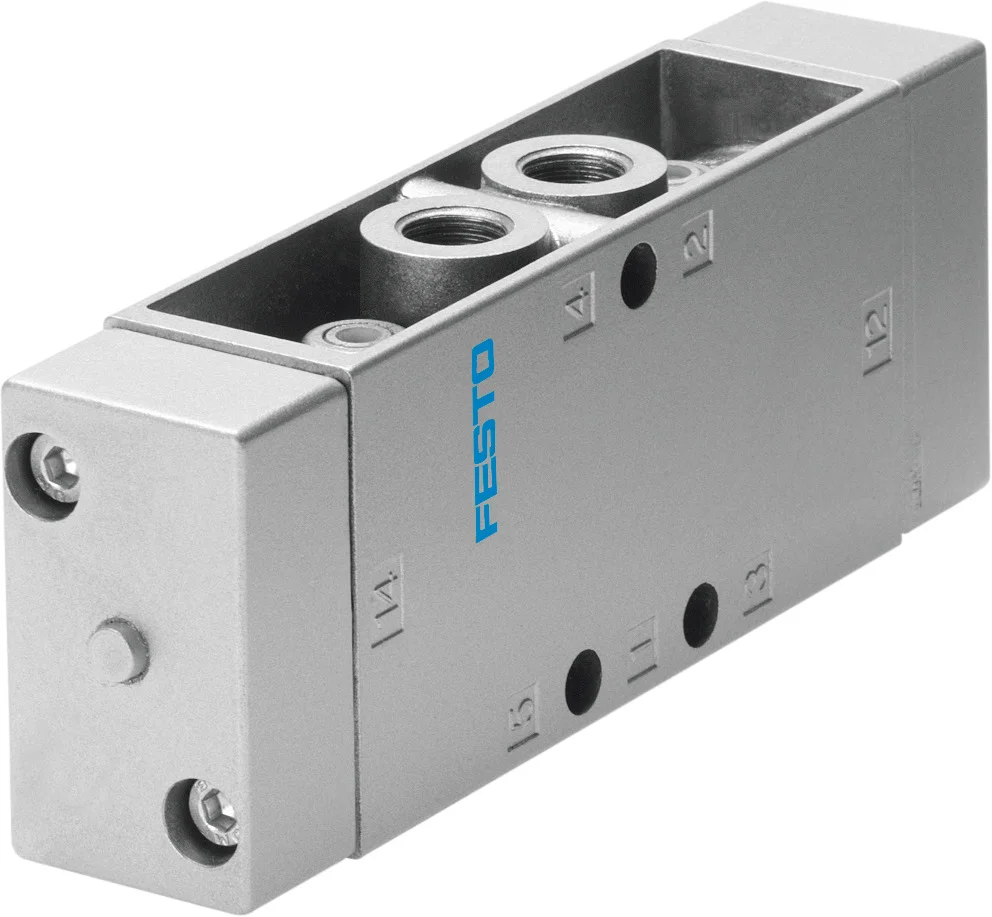

Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo
Festo

Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo

SKU: OT-FESTO010340 MPN: JH-5-1/2
Producent: Festo
Cena netto/szt. 1 532,90 zł
1 885,47 zł brutto/szt.
Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo
1 532,90 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo

  • Solidny i niezawodny
  • Zawór gniazdowy
  • W całości z metalu
  • Zasada działania z rurką armaturową
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Funkcja zaworu5/2 bistabilny
Sposób uruchamianiapneumatyczny
Szerokość zabudowy52 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)4500 l/min
Pneumatyczne przyłącze roboczeG1/2
Ciśnienie robocze0 MPa
Ciśnienie robocze0 bar
KonstrukcjaGniazdo talerzowe
Średnica nominalna14 mm
Szerokość modułu69 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniabezpośrednie
Przyłącze zasilania powietrzem pilotówzewn.
Kierunek przepływujednokierunkowy
Symbol00995757
Pokryciepokrycie ujemne
Ciśnienie pilota0.12 MPa
Ciśnienie pilota1.2 bar
Wartość b0.3
Maks. częstotliwość przełączania12 Hz
Czas przełączania3 ms
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-20 degC
Temperatura medium-10 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia-10 degC
Waga produktu1130 g
Typ mocowaniana listwie przyłączeniowej
Przyłącze zsilania pilotów 12G1/4
Przyłącze zsilania pilotów 14G1/4
Przyłącze zasilania pilotów 12G1/4
Przyłącze pneumatyczne 1G1/2
Przyłącze pneumatyczne 2G1/2
Przyłącze pneumatyczne 3G1/2
Przyłącze pneumatyczne 4G1/2
Przyłącze pneumatyczne 5G1/2
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo

Funkcja odpowietrzenia
Możliwość dławienia
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/2
Przyłącze pneumatyczne 2
G1/2
Przyłącze pneumatyczne 3
G1/2
Przyłącze pneumatyczne 4
G1/2
Przyłącze pneumatyczne 5
G1/2
Wartość-b
0.3
Szerokość zabudowy
52 mm
Przyłącze zasilania pilota 14
G1/4
Ciśnienie pilota
1.2 ... 10 bar
Rodzaj sterowania
Bezpośredni
Pomocnicze ręczne uruchamianie
Z blokadą
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.12 ... 1 MPa
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze zasilania pilota 12
G1/4
Czas przełączania powrotnego
3 ms
Raster
69 mm
Maks. częstotliwość przełączania
12 Hz
Pozycja zabudowy
Dowolna
Ciśnienie robocze
0 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Normalny przepływ nominalny
4 500 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
1 130 g
Temperatura przechowywania
-20 ... 60 °C
Wielkość nominalna
14 mm
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO010340

Pliki do pobrania - Zawór pneumatyczny JH-5-1/2 (10165) serii JH - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
