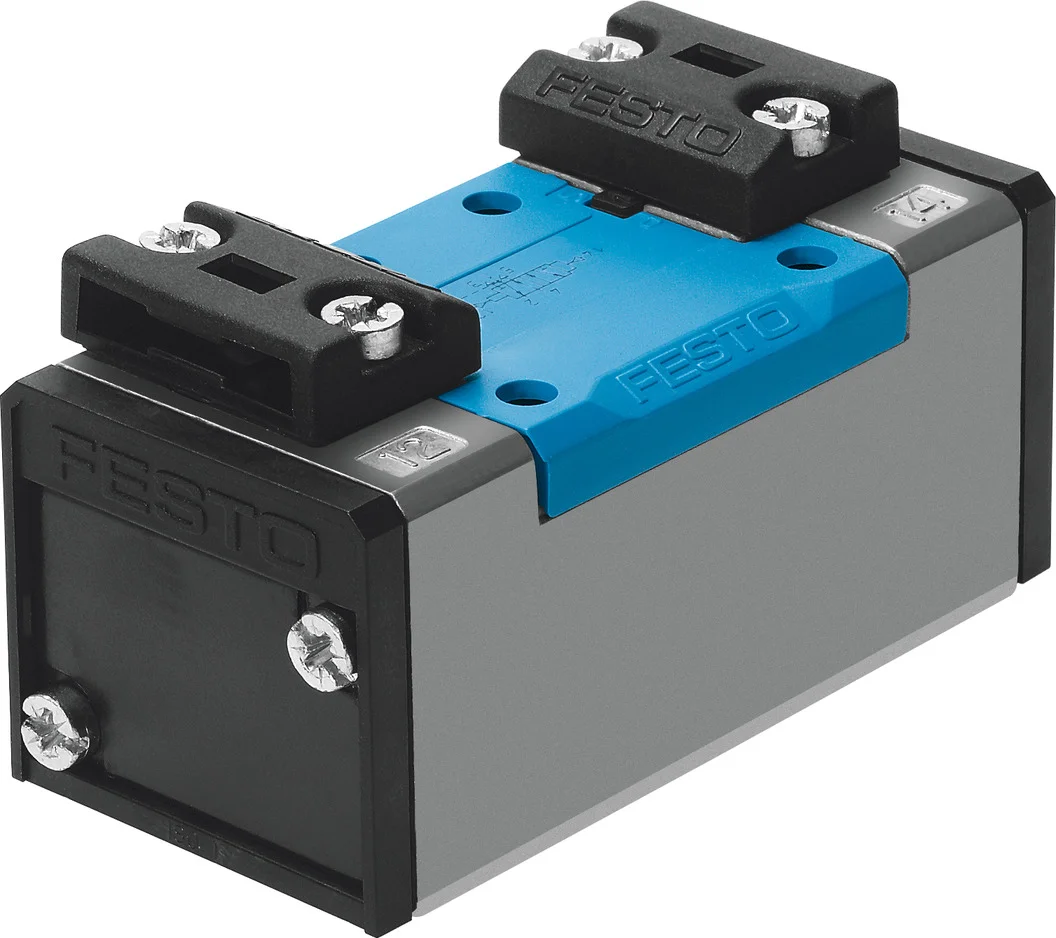

Zawór pneumatyczny VL-5/2-D-2-C (151845) serii VL - Festo
SKU: OT-FESTO009872
MPN: VL-5/2-D-2-C
Producent:
Festo
Cena netto/szt.
760,50 zł
935,42 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny VL-5/2-D-2-C (151845) serii VL - Festo
Uruchamiane pneumatycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Sterowanie pneumatyczne
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | pneumatyczny |
| Szerokość zabudowy | 54 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2300 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Certyfikacja | UL - Recognized (OL) |
| Średnica nominalna | 11.5 mm |
| Szerokość modułu | 56 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | brak |
| Kod ISO | 202 |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991048 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 2 bar |
| Czas wyłączania | 39 ms |
| Czas włączania | 23 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 550 g |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zasilania pilotów 14 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Zawór pneumatyczny VL-5/2-D-2-C (151845) serii VL - Festo
Przyłącze zasilania pilota 14
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Szerokość zabudowy
54 mm
Sposób uruchomienia
Pneumatyczny
Ciśnienie pilota
2 ... 16 bar
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Brak
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
39 ms
Czas przełączania przy włączaniu
23 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Raster
56 mm
Kod ISO
202
Normalny przepływ nominalny
2 300 l/min
Ciśnienie robocze
2 ... 16 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Temperatura medium
-10 ... 60 °C
Dopuszczenie
UL - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
550 g
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
11.5 mm
Nr kat.
OT-FESTO009872
Pliki do pobrania - Zawór pneumatyczny VL-5/2-D-2-C (151845) serii VL - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
