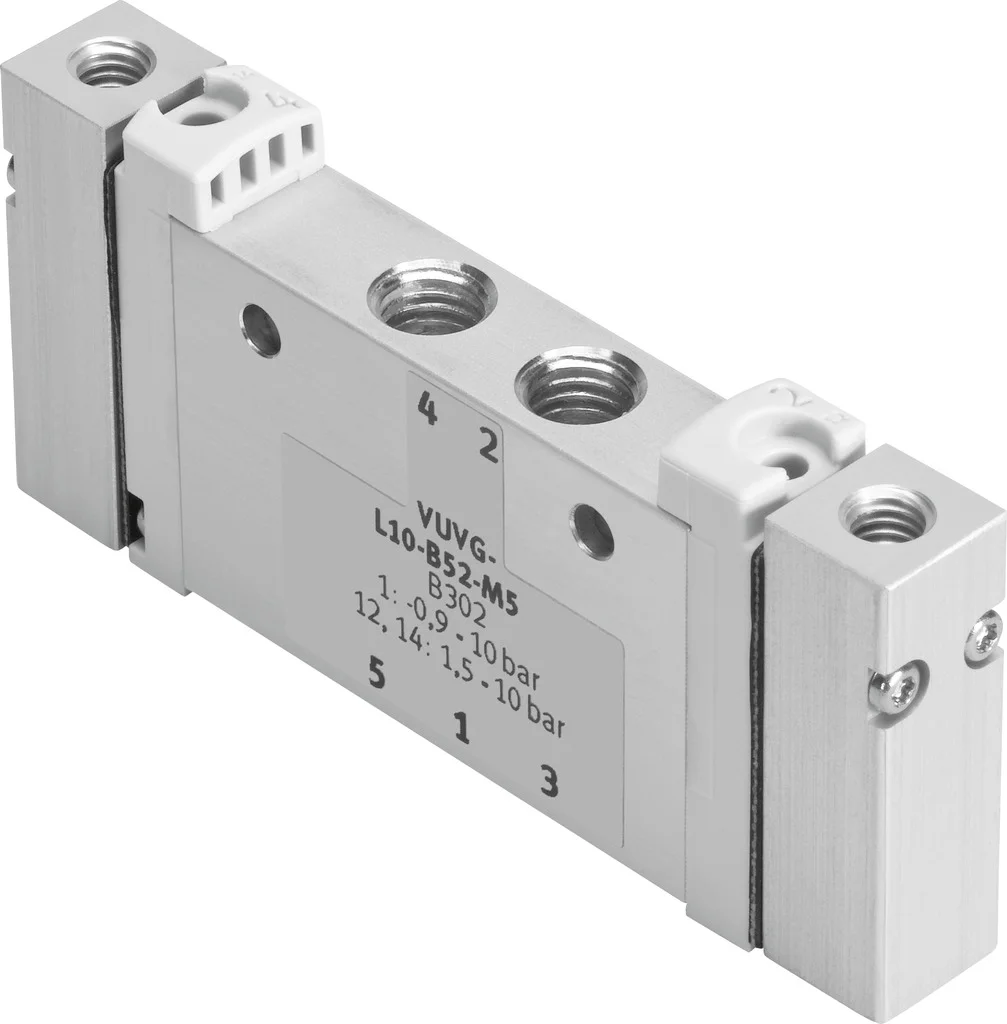

Zawór pneumatyczny VUWG-L10-B52-M5 (573809) serii VUWG - Festo
SKU: OT-FESTO032874
MPN: VUWG-L10-B52-M5
Producent:
Festo
Cena netto/szt.
388,98 zł
478,45 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny VUWG-L10-B52-M5 (573809) serii VUWG - Festo
Kompaktowy zawór pneumatyczny do dużego natężenia przepływu.
- Kompaktowy, uniwersalny zawór
- Uruchamiany pneumatycznie
- Duży przepływ w porównaniu z wielkością zaworu
- Zawory in-line stosowane pojedynczo lub w blokach
- Można łączyć z listwą zaciskową z indywidualnymi zaworami elektrycznymi
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | pneumatyczny |
| Wielkość zaworu | 10 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 220 l/min |
| Pneumatyczne przyłącze robocze | M5 |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Szerokość modułu | 10.5 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991037 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 1.5 bar |
| Praca na podciśnieniu | tak |
| Czas przełączania | 5 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 5 wg ISO 14644-1 |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 48 g |
| Typ mocowania | na listwie PR |
| Przyłącze zasilania pilotów 12 | M5 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | M5 |
| Przyłącze pneumatyczne 2 | M5 |
| Przyłącze pneumatyczne 3 | M5 |
| Przyłącze pneumatyczne 4 | M5 |
| Przyłącze pneumatyczne 5 | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminium |
Parametry techniczne - Zawór pneumatyczny VUWG-L10-B52-M5 (573809) serii VUWG - Festo
Wielkość zaworu
10 mm
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
M5
Przyłącze pneumatyczne 2
M5
Przyłącze pneumatyczne 3
M5
Przyłącze pneumatyczne 4
M5
Przyłącze pneumatyczne 5
M5
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
1.5 ... 10 bar
Rodzaj sterowania
Bezpośredni
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Brak
Przekrycie
Positive overlap
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze zasilania pilota 12
M5
Czas przełączania powrotnego
5 ms
Raster
10.5 mm
Odpowiedni do podciśnienia
Tak
Normalny przepływ nominalny
220 l/min
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-5 ... 50 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium, Anodowanie
Funkcja zaworu
5/2 bistabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
48 g
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO032874
Pliki do pobrania - Zawór pneumatyczny VUWG-L10-B52-M5 (573809) serii VUWG - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
