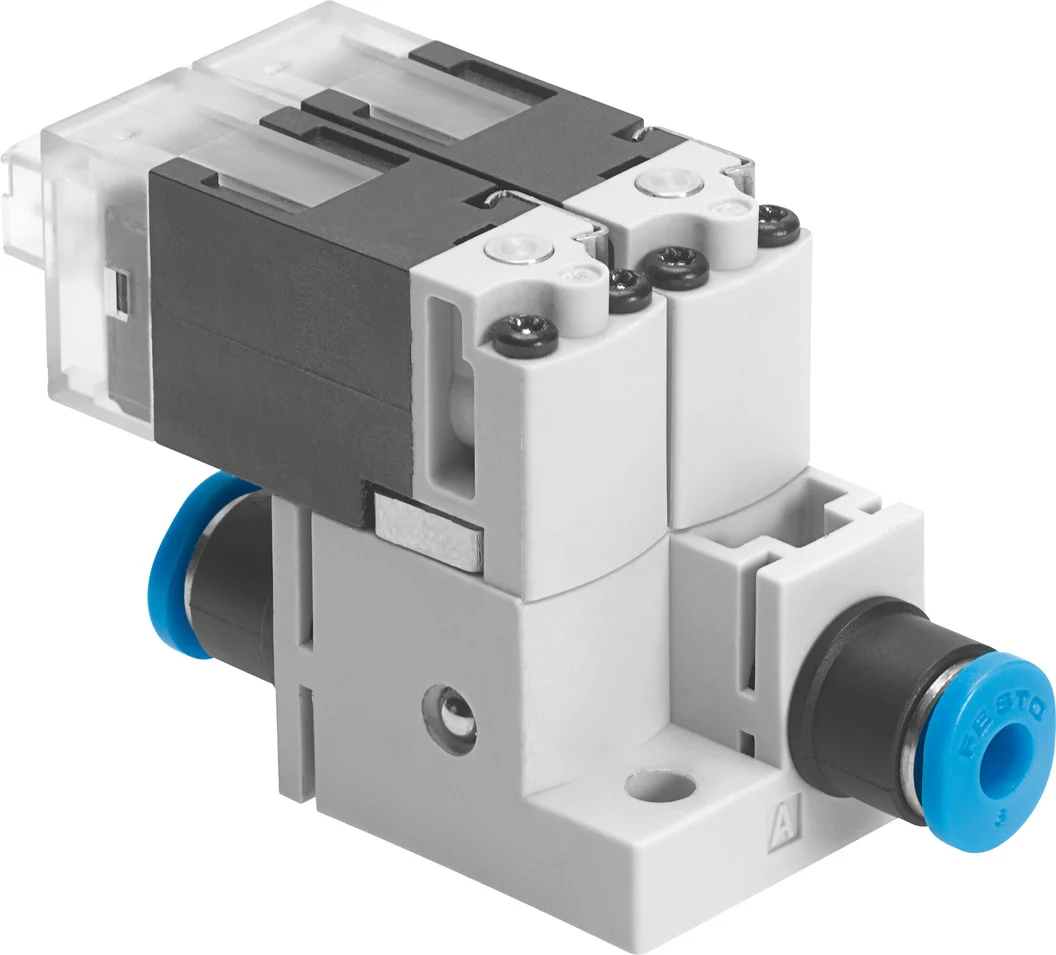

Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo
Festo

Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo

SKU: OT-FESTO027174 MPN: MHA1-2X2/2G-1,5-4-4-4
Producent: Festo
Cena netto/szt. 581,72 zł
715,52 zł brutto/szt.
Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo
581,72 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo

Małe, szybkie i wszechstronne oraz trwałe: Dzięki kompaktowemu, miniaturowemu zaworowi można uruchamiać wiele ściśle upakowanych kanałów lub siłowników. Opcjonalnie: Kompaktowy moduł elektroniczny z redukcją prądu podtrzymania.

  • Bezpośrednio sterowany zawór gniazdowy
  • Zawór mini: raster 10 mm
  • Czasy przełączania do 4 ms
  • Zawór sub-base
  • Blok dla 2 ... 10 zaworów
  • Zastosowanie jako zawór pilotowy
  • Dopuszczenie UL; te same przyłącza i kable, co w przypadku VUVG

Dane techniczne

Funkcja zaworu2x2/2 zamknięty monostabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy20 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)30 l/min
Pneumatyczne przyłącze roboczeQS-4
Napięcie robocze24V DC
Ciśnienie robocze0 bar
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP40
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Średnica nominalna1.5 mm
Szerokość modułu20 mm
Funkcja odpowietrzeniabez dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznebez blokady
Rodzaj sterowaniabezpośrednie
Kierunek przepływujednokierunkowy
Symbol00992254
Wskaźnik stanu sygnałuLED
Ciśnienie robocze, rewersyjne-0.95 bar
Praca na podciśnieniutak
Przepływ normalny (znormalizowany zgodnie z DIN 1343)30 l/min
Maks. częstotliwość przełączania10 Hz
Czas wyłączania6 ms
Czas włączania6 ms
Czas pracy ciągłej100%
Parametry cewki24 V DC: faza niskoprądowa 0,7 W, faza wysokoprądowa 3,0 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura przechowywania-20 degC
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Waga produktu30.6 g
Maks. długość kabla30 m
Przyłącze elektryczneWtyczka KMH
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczne 1QS-4
Przyłącze pneumatyczne 11QS-4
Przyłącze pneumatyczne 2QS-4
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńFPM
Materiał obudowyWzmocniony poliamid
Materiał śrubStal

Parametry techniczne - Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo

Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
1.5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
QS-4
Przyłącze pneumatyczne 2
QS-4
Szerokość zabudowy
20 mm
Funkcja odpowietrzenia
Bez możliwości dławienia
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Czas przełączania przy wyłączaniu
6 ms
Czas przełączania przy włączaniu
6 ms
Charakterystyka cewki
24 V DC: Faza niskiego prądu 0,7 W, faza wysokiego prądu 3 W
Wyświetlanie stanu sygnału
LED
Raster
20 mm
Odpowiedni do podciśnienia
Tak
Maksymalna częstotliwość przełączania
10 Hz
Przyłącze pneumatyczne 11
QS-4
Ciśnienie robocze, rewersyjne
-0.95 ... 0 bar
Przepływ normalny
30 l/min
Czas pracy ciągłej
100 %
Ciśnienie robocze
0 ... 1.5 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP40
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Wtyczka KMH
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, Wzmocniony PPS
Funkcja zaworu
2 zawory 2/2 normalnie zamknięte, monostabilne
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
30 l/min
Materiał śrub
Stal
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
30.6 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Maks. długość kabla
30 m
Nr kat.
OT-FESTO027174

Pliki do pobrania - Zawór podciśnieniowy MHA1-2X2/2G-1,5-4-4-4 (566175) serii MHA1 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
