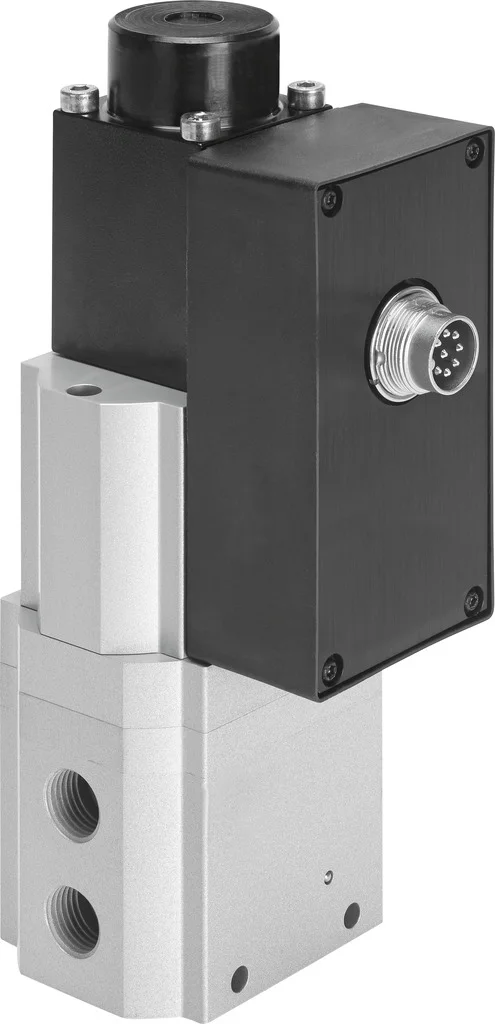

Zawór proporcjonalny ciśnienia MPPES-3-1/4-2-010 (187335) serii MPPES - Festo
SKU: OT-FESTO012904
MPN: MPPES-3-1/4-2-010
Producent:
Festo
Cena netto/szt.
6 285,68 zł
7 731,39 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny ciśnienia MPPES-3-1/4-2-010 (187335) serii MPPES - Festo
- Bezpośrednio sterowany (G1/8), z pilotem (G1/4, G1/2)
- Wejściowa wartość zadana jako sygnał analogowy napięciowy lub prądowy
- Możliwość wyboru zakresów regulacji ciśnienia
- Do wyboru z modułem wartości zadanej
- Przyłącze elektryczne za pomocą wtyków, okrągła konstrukcja zgodnie z normą DIN 45326, M16 x 0,75, 8-pin
- Z cewką proporcjonalną
Dane techniczne
| Średnica nominalna, napowietrzanie | 7 mm |
| Wielkość nominalna, odpowietrzenie | 7 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | wstępnie wysterowany regulator tłokowy |
| Zabezpieczenie przeciwzwarciowe | dla wszystkich przyłączy elektrycznych |
| Instrukcje bezpieczeństwa | Położenie bezpieczeństwa MPPES: W przypadku przerwania kabla zasilającego ciśnienie wyjściowe obniża się do 0 bar. |
| Symbol | 00995304 |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia, zamknięty |
| Ciśnienie robocze | 0.4 MPa |
| Ciśnienie robocze | 4 bar |
| Zakres regulacji ciśnienia | 0 MPa |
| Zakres regulacji ciśnienia | 0 bar |
| Ciśnienie wejściowe 1 | 3 bar |
| Ciśnienie wejściowe 1 | 0.3 MPa |
| Maks. histereza ciśnienia | 0.005 MPa |
| Maks. histereza ciśnienia | 0.05 bar |
| Czas wyłączania | 890 ms |
| Czas włączania | 200 ms |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Tętnienia resztkowe | 10 % |
| Wartość zadana/rzeczywista | Wariant napięciowy 0 - 10 V |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | 0 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 1310 g |
| Przyłącze elektryczne | 8-pinowe |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał membrany | NBR |
Parametry techniczne - Zawór proporcjonalny ciśnienia MPPES-3-1/4-2-010 (187335) serii MPPES - Festo
Tętnienie resztkowe
10 %
Waga produktu
1 310 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC
18 ... 30 V
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Instrukcje dotyczące bezpieczeństwa
Bezpieczne położenie MPPES
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Konstrukcja
wstępnie wysterowany regulator tłokowy
Wartość zadana/Wartość aktualna
Typ napięcia 0 – 10V
Czas przełączania przy wyłączaniu
890 ms
Czas przełączania przy włączaniu
200 ms
Średnica nominalna dla zasilania
7 mm
Średnica nominalna odpowietrzenia
7 mm
Zakres regulacji ciśnienia MPa
0 ... 0.2 MPa
Ciśnienie wejściowe 1
3 ... 4 bar
Ciśnienie wejściowe 1 MPa
0.3 ... 0.4 MPa
Maks. histereza ciśnienia (MPa)
0.005 MPa
Materiał membrany
NBR
Ciśnienie robocze
<= 4 bar
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
0 ... 60 °C
Przyłącze elektryczne
8-pin, M16x0,75, Wtyczka, Wg DIN 45326, Konstrukcja okrągła
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
Zawór proporcjonalny ciśnienia - 3/2, zamknięty
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Znak KC
KC-EMV
Maks. histereza ciśnienia
0.05 bar
Zakres regulacji ciśnienia
0 ... 2 bar
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
<= 0.4 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Nr kat.
OT-FESTO012904
Pliki do pobrania - Zawór proporcjonalny ciśnienia MPPES-3-1/4-2-010 (187335) serii MPPES - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
