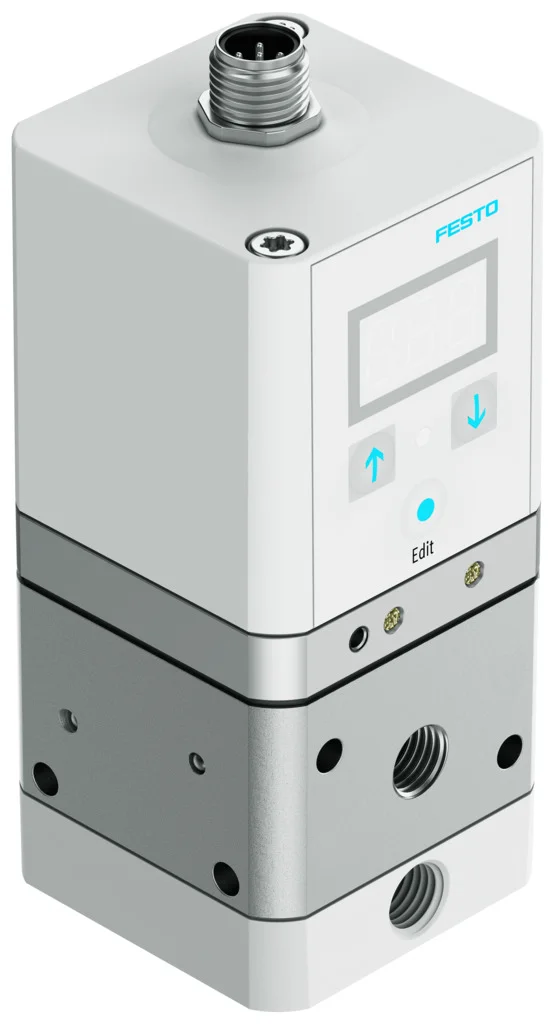

Zawór proporcjonalny ciśnienia VPPE-3-1-1/8-2-010-E1T (557777) serii VPPE - Festo
SKU: OT-FESTO025676
MPN: VPPE-3-1-1/8-2-010-E1T
Producent:
Festo
Cena netto/szt.
2 472,13 zł
3 040,72 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny ciśnienia VPPE-3-1-1/8-2-010-E1T (557777) serii VPPE - Festo
VPPE to najtańszy zawór proporcjonalny w naszej ofercie. Dostępny z lub bez wyświetlacza.
- Regulator ciśnienia, z pilotem
- Wartość zadana w postaci sygnału analogowego (0 ... 10 V)
- Przyłącze elektryczne za pomocą wtyczki M12x1, 4- lub 5-pin
- Do wyboru z modułem wartości zadanej
- Variante mit Display mit drei abrufbaren Presets und digitaler Reglerelektronik
- Do prostych zadań sterowania
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Średnica nominalna, napowietrzanie | 5 mm |
| Wielkość nominalna, odpowietrzenie | 2.5 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | wstępnie wysterowany regulator membranowy |
| Zabezpieczenie przeciwzwarciowe | dla wszystkich przyłączy elektrycznych |
| Instrukcje bezpieczeństwa | Położenie bezpieczeństwa VPPE: W przypadku przerwania kabla zasilającego ciśnienie wyjściowe jest utrzymane, ale nie jest regulowane. |
| Symbol | 00995303 |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia |
| Rodzaj wskazania | Wskaźnik LED |
| Zakres regulacji ciśnienia | 0.002 MPa |
| Zakres regulacji ciśnienia | 0.02 bar |
| Ciśnienie wejściowe 1 | 3 bar |
| Ciśnienie wejściowe 1 | 0.3 MPa |
| Maks. histereza ciśnienia | 0.002 MPa |
| Maks. histereza ciśnienia | 0.02 bar |
| Maks. histereza ciśnienia | 0.29 psi |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 310 l/min |
| Zakres napięcia roboczego DC | 21.6 V |
| Maks. pobór prądu | 160 mA |
| Czas pracy ciągłej | 100% |
| Maks. pobór mocy elektrycznej | 4.2 W |
| Tętnienia resztkowe | 10 % |
| Wyjście dwustanowe | PNP |
| Zakres wyjściowego sygnału analogowego | 0 - 10 V |
| Zakres wejściowego sygnału analogowego | 0 - 10 V |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E322346 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | 10 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 390 g |
| Liniowość | 1 %FS |
| Histereza | 1 %FS |
| Powtarzalność | 0.5 %FS |
| Dokładność całkowita | 1,5%FS |
| Współczynnik temperaturowy | 0.04 %/K |
| Przyłącze elektryczne | 5-pin |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium, anodowany |
Parametry techniczne - Zawór proporcjonalny ciśnienia VPPE-3-1-1/8-2-010-E1T (557777) serii VPPE - Festo
Tętnienie resztkowe
10 %
Zabezpieczenie przed zwarciem
Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC
21.6 ... 26.4 V
Współczynnik temperaturowy
0.04 %/K
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Instrukcje dotyczące bezpieczeństwa
Ustawienia bezpieczeństwa VPPE: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Rodzaj sterowania
Z pilotem
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Maks. pobór prądu
160 mA
Wyjście dwustanowe
PNP
Średnica nominalna dla zasilania
5 mm
Średnica nominalna odpowietrzenia
2.5 mm
Zakres regulacji ciśnienia MPa
0.002 ... 0.2 MPa
Ciśnienie wejściowe 1
3 ... 4 bar
Ciśnienie wejściowe 1 MPa
0.3 ... 0.4 MPa
Zakres wyjściowego sygnału analogowego
0 - 10 V
Zakres wejściowego sygnału analogowego
0 - 10 V
Liniowość
1 %FS
Histereza
1 %FS
Dokładność całkowita
1,5 %FS
Maks. histereza ciśnienia (MPa)
0.002 MPa
Maks. pobór mocy elektrycznej
4.2 W
Temperatura otoczenia
0 ... 60 °C
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
10 ... 50 °C
Przyłącze elektryczne
5-pin, M12, Wtyczka
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Stop aluminium, anodowany
Funkcja zaworu
3-drogowy zawór proporcjonalny ciśnienia
Czas pracy ciągłej
100 %
Typ wyświetlacza
Diody wskaźnikowe LED, 3-cyfry
Znak KC
KC-EMV
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny
310 l/min
Maks. histereza ciśnienia
0.02 bar, 0.29 psi
Zakres regulacji ciśnienia
0.02 ... 2 bar
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.5 %FS
Pozycja zabudowy
Dowolna, Preferowany w pozycji pionowej
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
wstępnie wysterowany regulator membranowy
Waga produktu
390 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Nr kat.
OT-FESTO025676
Pliki do pobrania - Zawór proporcjonalny ciśnienia VPPE-3-1-1/8-2-010-E1T (557777) serii VPPE - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
