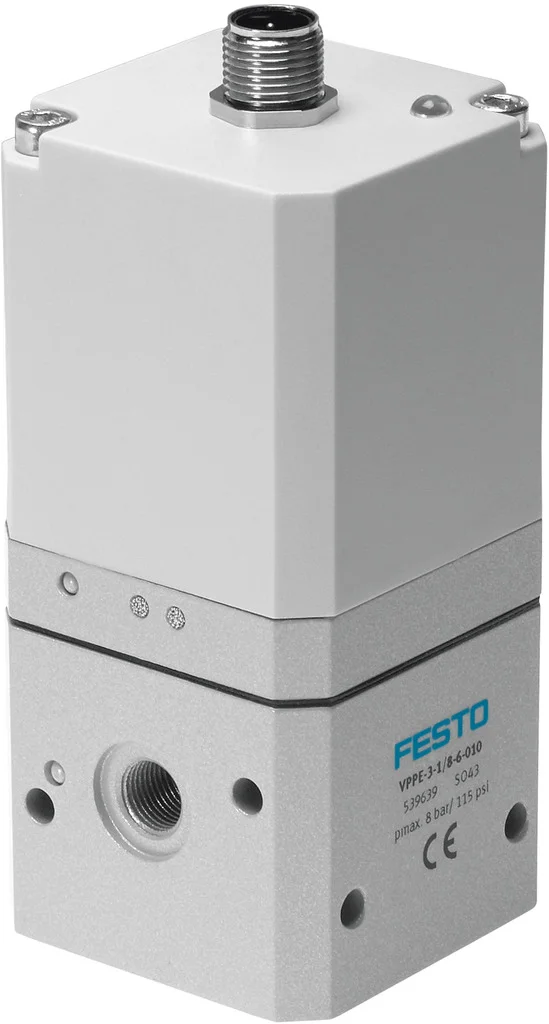

Zawór proporcjonalny ciśnienia VPPE-3-1/8-6-010 (539639) serii VPPE - Festo
SKU: OT-FESTO013795
MPN: VPPE-3-1/8-6-010
Producent:
Festo
Cena netto/szt.
2 472,29 zł
3 040,92 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny ciśnienia VPPE-3-1/8-6-010 (539639) serii VPPE - Festo
VPPE to najtańszy zawór proporcjonalny w naszej ofercie. Dostępny z lub bez wyświetlacza.
- Regulator ciśnienia, z pilotem
- Wartość zadana w postaci sygnału analogowego (0 ... 10 V)
- Przyłącze elektryczne za pomocą wtyczki M12x1, 4- lub 5-pin
- Do wyboru z modułem wartości zadanej
- Variante mit Display mit drei abrufbaren Presets und digitaler Reglerelektronik
- Do prostych zadań sterowania
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Średnica nominalna, napowietrzanie | 5 mm |
| Wielkość nominalna, odpowietrzenie | 2.5 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Konstrukcja | wstępnie wysterowany regulator tłokowy |
| Zabezpieczenie przeciwzwarciowe | dla wszystkich przyłączy elektrycznych |
| Instrukcje bezpieczeństwa | Położenie bezpieczeństwa VPPE: W przypadku przerwania kabla zasilającego ciśnienie wyjściowe jest utrzymane, ale nie jest regulowane. |
| Symbol | 00995303 |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia, zamknięty |
| Ciśnienie robocze | 0.8 MPa |
| Ciśnienie robocze | 8 bar |
| Zakres regulacji ciśnienia | 0.015 MPa |
| Zakres regulacji ciśnienia | 0.15 bar |
| Ciśnienie wejściowe 1 | 6 bar |
| Ciśnienie wejściowe 1 | 0.6 MPa |
| Maks. histereza ciśnienia | 0.015 MPa |
| Maks. histereza ciśnienia | 0.15 bar |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 850 l/min |
| Czas wyłączania | 1300 ms |
| Czas włączania | 550 ms |
| Zakres napięcia roboczego DC | 21.6 V |
| Maks. pobór prądu | 150 mA |
| Maks. pobór mocy elektrycznej | 3.6 W |
| Tętnienia resztkowe | 10 % |
| Wartość zadana/rzeczywista | Wariant napięciowy 0 - 10 V |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E322346 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | 10 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 10 degC |
| Waga produktu | 445 g |
| Liniowość | 1 %FS |
| Histereza | 2.5 %FS |
| Powtarzalność | 0.5 %FS |
| Dokładność całkowita | 2,25%FS |
| Współczynnik temperaturowy | 0.04 %/K |
| Przyłącze elektryczne | 4-pin |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał membrany | NBR |
Parametry techniczne - Zawór proporcjonalny ciśnienia VPPE-3-1/8-6-010 (539639) serii VPPE - Festo
Wartość zadana/Wartość aktualna
Typ napięcia 0 – 10V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Maks. pobór prądu
150 mA
Zabezpieczenie przed zwarciem
Dla wszystkich przyłączy elektrycznych
Zakres napięcia roboczego DC
21.6 ... 26.4 V
Współczynnik temperaturowy
0.04 %/K
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Instrukcje dotyczące bezpieczeństwa
Ustawienia bezpieczeństwa VPPE: Przy przerwaniu przewodu zasilającego ciśnienie wyjściowe nie jest regulowane.
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Tętnienie resztkowe
10 %
Waga produktu
445 g
Czas przełączania przy wyłączaniu
1 300 ms
Czas przełączania przy włączaniu
550 ms
Średnica nominalna dla zasilania
5 mm
Średnica nominalna odpowietrzenia
2.5 mm
Zakres regulacji ciśnienia MPa
0.015 ... 0.6 MPa
Ciśnienie wejściowe 1
6 ... 8 bar
Ciśnienie wejściowe 1 MPa
0.6 ... 0.8 MPa
Liniowość
1 %FS
Histereza
2.5 %FS
Dokładność całkowita
2,25 %FS
Maks. histereza ciśnienia (MPa)
0.015 MPa
Maks. pobór mocy elektrycznej
3.6 W
Ciśnienie robocze
<= 8 bar
Temperatura otoczenia
10 ... 50 °C
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
10 ... 50 °C
Przyłącze elektryczne
4-pin, M12x1, Wtyczka, Konstrukcja okrągła
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
Zawór proporcjonalny ciśnienia - 3/2, zamknięty
Materiał membrany
NBR
Znak KC
KC-EMV
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Normalny przepływ nominalny
850 l/min
Maks. histereza ciśnienia
0.15 bar
Zakres regulacji ciśnienia
0.15 ... 6 bar
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.5 %FS
Pozycja zabudowy
Dowolna, Preferowany pionowy
Ciśnienie robocze MPa
0.8 MPa
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
wstępnie wysterowany regulator tłokowy
Nr kat.
OT-FESTO013795
