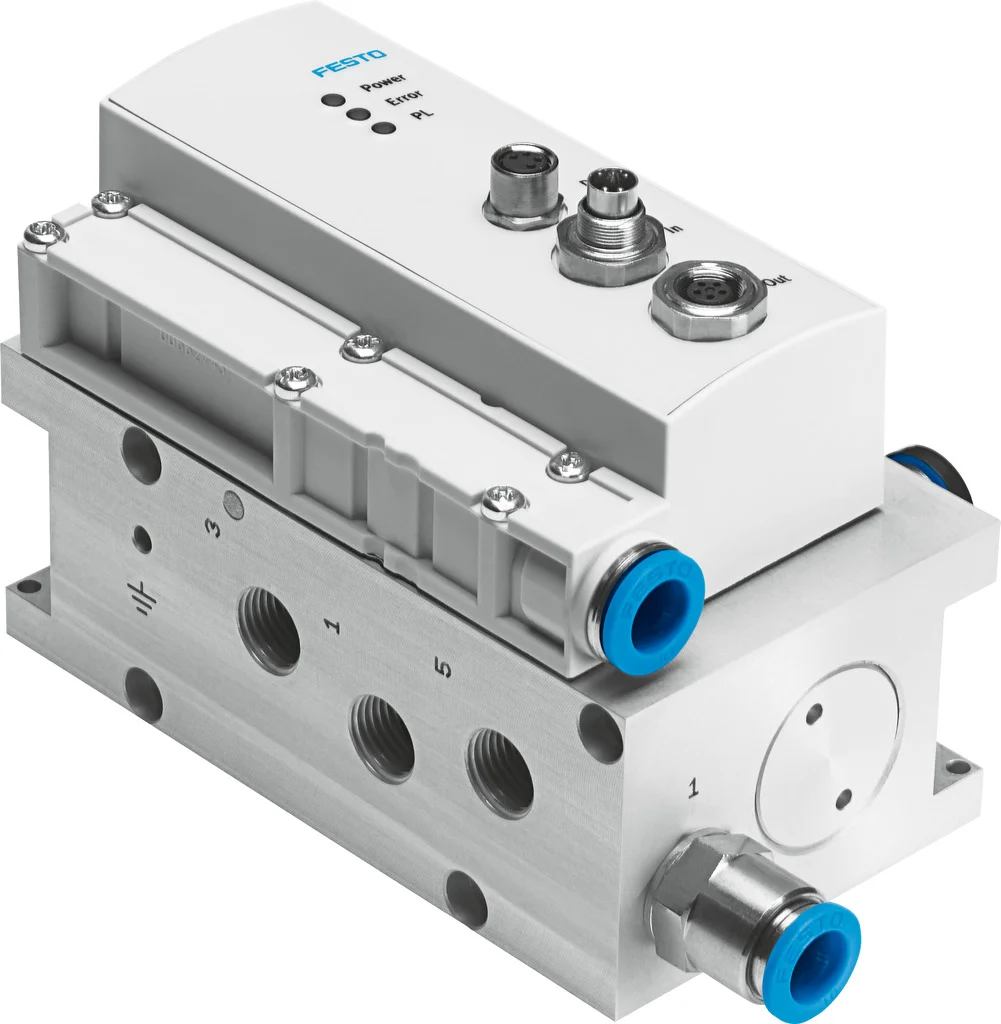

Zawór proporcjonalny przepływu VPWP-4-L-5-Q8-10-E-D (550170-C) serii VPWP - Festo
SKU: OT-FESTO093546
Producent:
Festo
Cena netto/szt.
5 553,96 zł
6 831,37 zł
brutto/szt.
Opis produktu - Zawór proporcjonalny przepływu VPWP-4-L-5-Q8-10-E-D (550170-C) serii VPWP - Festo
W oparciu o technologię zaworu MPYE, zawór VPWP umożliwia zmianę kierunku ruchu. Aby przesłać dane cyfrowo, można użyć bezpiecznego zintegrowanego interfejsu. W aplikacjach serwo-pneumatycznych VPWP jest prawie zawsze połączony z kontrolerem CMAX.
- Sterowany zawór tłokowy
- Sterowanie cyfrowe
- Zintegrowane czujniki ciśnienia do monitorowania funkcji i sterowania siłą
- Z autoidentyfikacją
- Funkcja diagnostyczna
- Zintegrowane wyjście cyfrowe np. do jednostki zaciskająco/hamującej
- Nadaje się do zastosowań serwopneumatycznych z pozycjonerem CPX-CMAX i sterownikiem położeń krańcowych CPX-CMPX
Dane techniczne
| Średnica nominalna | 4 mm |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | twardy |
| Pozycja montażu | dowolny |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | pola magnetyczne |
| Instrukcje bezpieczeństwa | Pozycja bezpieczeństwa VPWP: w przypadku zakłócenia na interfejsie sterowania wykonywany jest przesuw do zablokowanego położenia środkowego. |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00992136 |
| Funkcja zaworu | Proporcjonalny zawór drogowy 5/3, w położeniu środkowym zamknięty |
| Wskaźniki stanu | Dioda LED żółta = PL(Power Last) |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Ciśnienie robocze dla pozycjonowania/Soft Stop | 4 bar |
| Nominalne ciśnienie robocze | 0.6 MPa |
| Nominalne ciśnienie robocze | 6 bar |
| Nominalne ciśnienie robocze | 87 psi |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 350 l/min |
| Znamionowe napięcie robocze DC | 24 V |
| Zakres napięcia roboczego DC | 18 V |
| Zakres napięcia obciążenia DC | 18 V |
| Maks. prąd obciążenia na wyjściu napięciowym | 500 mA |
| Maks. prąd obciążenia wyjścia cyfrowego | 500 mA |
| Maks. pobór prądu napędu zaworu | 1.2 A |
| Maks. pobór prądu, logika | 0.15 A |
| Napięcie znamionowe obciążenia DC | 24 V |
| Napięcie zasilania, wyjście cyfrowe | Napięcie obciążenia 24 V |
| Napięcie zasilania, napięcie wyjściowe | Napięcie obciążenia 24 V |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Ochrona przeciwwybuchowa | Strefa 2 (ATEX) |
| ATEX-Kategoria: gaz | II 3G |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex nA IIC T5 X Gc |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | 0degC = Ta = +50degC |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [6:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | 0 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 776 g |
| Rozdzielczość ciśnieniowa | 0.01 bar |
| Błąd liniowości FS | 1.5 % |
| Dokładność powtarzalności FS | 1 % |
| Wersja 24 V, wyjście napięciowe | Zasilanie odwrotne, bez uszkodzeń |
| Wersja wyjścia cyfrowego | wg IEC 61131-2 |
| Interfejs sterowania | cyfrowy |
| Przyłącze elektryczne, interfejs magistrali polowej IN | Wtyczka |
| Przyłącze elektryczne, interfejs magistrali polowej OUT | Gniazdo wtykowe |
| Przyłącze elektryczne, interfejs magistrali polowej | Gniazdo wtykowe |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Kolor przyłączy | Przyłącze 2: niebieskie |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Wzmocniony poliamid |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Zawór proporcjonalny przepływu VPWP-4-L-5-Q8-10-E-D (550170-C) serii VPWP - Festo
Nr kat.
OT-FESTO093546
Pliki do pobrania - Zawór proporcjonalny przepływu VPWP-4-L-5-Q8-10-E-D (550170-C) serii VPWP - Festo
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
