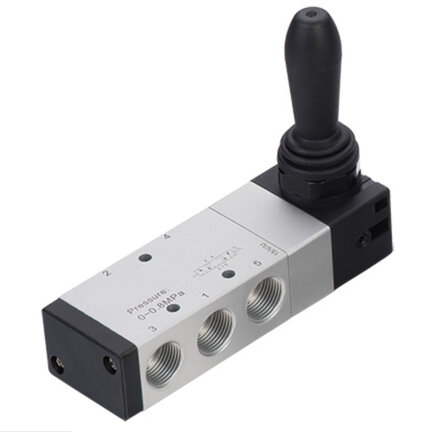

Zawór ręczny z dźwignią z blokadą 5/3 G1/2, w położeniu środkowym odcięty - PNEUER

SKU: JLR6303B
Producent: PNEUER
Cena netto/szt. 393,38 zł
483,86 zł brutto/szt.
Zawór ręczny z dźwignią z blokadą 5/3 G1/2, w położeniu środkowym odcięty - PNEUER
393,38 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór ręczny z dźwignią z blokadą 5/3 G1/2, w położeniu środkowym odcięty - PNEUER

Zasada działania:

Zawory mechniczne dźwigniowe z blokadą 5/3 są uruchamiane ręcznie. W położeniu nieprzesterowanym zawór znajduje się w środkowym położeniu. Po przesterowaniu dźwigni pozostaje ona w położeniach przesterowanych utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się poprzez jej ustawienie w pozycji środkowej.

Zawory sterowane dźwignią centrowaną sprężynami 5/3 serii JLR uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór jest centrowany sprężynami.

Dane techniczne:

Materiały: korpus i suwak: aluminium, uszczelki: NBR, dźwignia: stal chromowana, tworzywo sztuczne

Sposób ustawiania położenia środkiego: sprężyny centrujące

Odpowietrzenie dla wielkości G1/4": G 1/8"

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

Sposób powrotu dla wersji monostabilnej: sprężyna

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -20°C do +70°C

Ciśnienie robocze: 0 - 8 bar

Przepływ: dla wielkości G1/8 - 761 l/min, dla G1/4 - 875 l/min, dla G 1/2 - 2745 l/min

Parametry techniczne - Zawór ręczny z dźwignią z blokadą 5/3 G1/2, w położeniu środkowym odcięty - PNEUER

B
102 mm
średnica P
5,5 mm
Średnica O
G1/2
Średnica H
18 mm
Średnica N
G1/2
M2
35 mm
Q
0 mm
J
63 mm
I
18 mm
K
36 mm
Gwint
114 mm
Gwint
1/2
C
55,5 mm
E
110 mm
F
7,5 mm
L
50 mm
A
126 mm
Średnica zewnętrzna D
34 mm
Przepływ
1653 l/min
Funkcja zaworu
z blokadą, w położeniu środkowym odcięty
Rodzaj gwintu
G
Nr kat.
JLR6303B

Adres producenta/dystrybutora

Air-Com Pneumatyka - Automatyka
ul. Wrocławska 41
55-095 Długołęka
Polska
