Zawór sterowany cięgłem 3/2 G 1/2, powrót sprężyną
Kod: L324-15S
404.35 zł
netto/szt.
497.35 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
.jpg)
Opis produktu - Zawór sterowany cięgłem 3/2 G 1/2, powrót sprężyną
Zasada działania:
Zawory mechniczne bistabilne 3/2 G1/8 - G 1/2 z cięgłem są uruchamiane ręcznie poprzez jego wyciąganie i wciskanie. Po wysunięciu lub schowaniu popychacza zostaje on w pozycji przesterowanej utrzymywany przez blokadę.
Zawory sterowane cięgłem, powrót sprężyną 3/2 G1/8 - G 1/2 uruchamia się ręcznie. W stanie nieprzesterowanym cięgło jest w pozycji "wystającej". Przesterowanie zaworu odbywa się poprzez wciśnięcie cięgła. Aby utrzymać zawór w pozycji przesterowanej należy ciągle naciskać na cięgło. Po zwolnieniu nacisku na cięgło zawór wraca do położenia początkowego siłą sprężyny.
Uwaga: W stanie spoczynkowymdla funkcji NC droga zasilania "1" jest odcięta, natomiast droga do odbiornika "2" jest odpowietrzona drogą "3". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "2", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Funkcja zaworu: zawór uniwerslany NO/NC
Sposób powrotu dla wersji monostabilnej: sprężynaPodłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -5°C do +60°C
Średnica nominalna: dla G 1/8" - 3,9 mm, dla G 1/4" - 4,5 mm, dla G 1/2" - 8 mm
Ciśnienie robocze: 0 - 8 bar
Przeplyw: dla G 1/8" - 500 l/min, dla G 1/4" - 800 l/min, dla G 1/2" - 2250 l/min
Gwint do mocowania tablicowego: dla G 1/8" i G 1/4" - M14x1, dla G 1/2" - M22x1,5
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

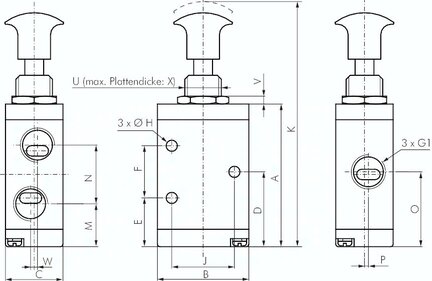

Dane techniczne - Zawór sterowany cięgłem 3/2 G 1/2, powrót sprężyną
H
5,5 mm
G1
G 1/2
V
5 mm
X
9,5 mm
W
0 mm
U
M 22 x 1,5
O
45 mm
J
36 mm
P
2 mm
N
31,5 mm
M
29,3 mm
K
141 mm
Waga
0,42 kg
B
50 mm
C
34 mm
E
31 mm
F
28 mm
A
87,5 mm
D
45 mm
Przepływ
2250 l/min
Typoszereg
VL40
Rodzaj gwintu
G
Funkcja
powrót sprężyną
Gwint
1/2
Nr kat.
L324-15S
