Zawór sterowany cięgłem 3/2 G 1/8, powrót sprężyną

SKU: L321-06S

Producent: EMC

Cena netto/szt. 252,94 zł

311,12 zł brutto/szt.

252,94 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany cięgłem 3/2 G 1/8, powrót sprężyną

Zasada działania:

Zawory mechniczne bistabilne 3/2 G1/8 - G 1/2 z cięgłem są uruchamiane ręcznie poprzez jego wyciąganie i wciskanie. Po wysunięciu lub schowaniu popychacza zostaje on w pozycji przesterowanej utrzymywany przez blokadę.

Zawory sterowane cięgłem, powrót sprężyną 3/2 G1/8 - G 1/2 uruchamia się ręcznie. W stanie nieprzesterowanym cięgło jest w pozycji "wystającej". Przesterowanie zaworu odbywa się poprzez wciśnięcie cięgła. Aby utrzymać zawór w pozycji przesterowanej należy ciągle naciskać na cięgło. Po zwolnieniu nacisku na cięgło zawór wraca do położenia początkowego siłą sprężyny.

Uwaga: W stanie spoczynkowymdla funkcji NC droga zasilania "1" jest odcięta, natomiast droga do odbiornika "2" jest odpowietrzona drogą "3". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "2", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Funkcja zaworu: zawór uniwerslany NO/NC

Sposób powrotu dla wersji monostabilnej: sprężyna

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -5°C do +60°C

Średnica nominalna: dla G 1/8" - 3,9 mm, dla G 1/4" - 4,5 mm, dla G 1/2" - 8 mm

Ciśnienie robocze: 0 - 8 bar

Przeplyw: dla G 1/8" - 500 l/min, dla G 1/4" - 800 l/min, dla G 1/2" - 2250 l/min

Gwint do mocowania tablicowego: dla G 1/8" i G 1/4" - M14x1, dla G 1/2" - M22x1,5

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

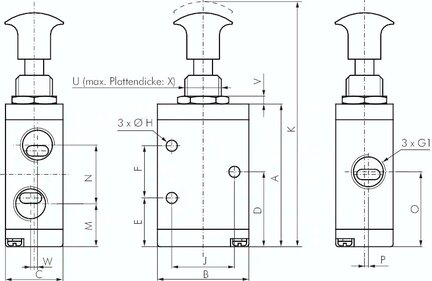

Parametry techniczne - Zawór sterowany cięgłem 3/2 G 1/8, powrót sprężyną

3,1 mm

Gwint G1

G 1/8

3 mm

8 mm

2 mm

M 14 x 1

23,7 mm

19 mm

1 mm

16 mm

14,7 mm

85 mm

Waga

0,075 kg

27 mm

18 mm

16,7 mm

14 mm

44,7 mm

Średnica zewnętrzna D

23,7 mm

Przepływ

500 l/min

Typoszereg

VL10

Rodzaj gwintu

Funkcja

powrót sprężyną

Gwint

1/8

Nr kat.

L321-06S

Pliki do pobrania - Zawór sterowany cięgłem 3/2 G 1/8, powrót sprężyną

Strona katalogowa Pobierz

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
