Zawór sterowany dźwignią 3/2 G 1/4, bistabilny z blokadą
Kod: XMV220
372.92 zł
netto/szt.
458.69 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
.jpg)
Opis produktu - Zawór sterowany dźwignią 3/2 G 1/4, bistabilny z blokadą
Zasada działania:
Zawory mechniczne bistabilne 3/2 G1/4 z dźwignią są uruchamiane ręcznie i posiadają dwa położenia stabilne. Po przesterowaniu dźwigni pozostaje ona w położeniu przesterowanym utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się w odwrotną stronę.
Podłączenie zaworu dla funkcji NC (normalnie zamknięty)
Zasilanie podłącza się do drogi zasilania "1". W stanie początkowym droga "1" jest odcięta natomiast droga do odbiornika "2" jest odpowietrzona przez drogę "3". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "2", natomiast przyłącze odpowietrzenia "3" jest odcięte
Podłączenie zaworu dla funkcji NO (normalnie otwarty)
Zasilanie podłącza się do drogi odpowietrzenia "3". W stanie początkowym droga "3" jest połączona z drogą do odbiornika "2". Droga odpowietrzenia "3" jest odcięta. Po przesterowaniu droga zasilania "2" jest odpowietrzona przez drogę "2" a droga 3 jest odcięta
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Sposób powrotu dla wersji monostabilnej: sprężyna
Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -15°C do +60°C
Średnica nominalna DN: 7,5 mm
Ciśnienie robocze: -0,95 - 10 bar
Przepływ: 1100 l/min
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

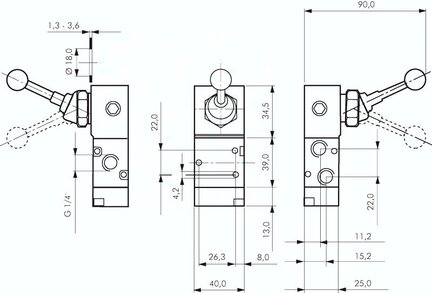

Dane techniczne - Zawór sterowany dźwignią 3/2 G 1/4, bistabilny z blokadą
C
34,5 mm
F1
22 mm
O
11,2 mm
K2
19,6 mm
K1
22 mm
P
22 mm
N
15,2 mm
M
25 mm
H
8 mm
G
G 1/4
B
39 mm
Waga
0,27 kg
E
26,3 mm
L
90 mm
A
13 mm
D
40 mm
DN
7,5 mm
Przepływ
1100 l/min
Rodzaj gwintu
G
Funkcja
z blokadą
Gwint
1/4
Nr kat.
XMV220
