Opis produktu - Zawór sterowany dźwignią 3/2 G1/4, powrót sprężyną
Zasada działania:
Zawory sterowane dźwignią, powrót sprężyną 3/2 G1/4 uruchamia się ręcznie. Po przesterowaniu dźwigni następuje uruchomienie zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór wraca do położenia początkowego siłą sprężyny.
Podłączenie zaworu dla funkcji NC (normalnie zamknięty)
Zasilanie podłącza się do drogi zasilania "1". W stanie początkowym droga "1" jest odcięta natomiast droga do odbiornika "2" jest odpowietrzona przez drogę "3". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "2", natomiast przyłącze odpowietrzenia "3" jest odcięte
Podłączenie zaworu dla funkcji NO (normalnie otwarty)
Zasilanie podłącza się do drogi odpowietrzenia "3". W stanie początkowym droga "3" jest połączona z drogą do odbiornika "2". Droga odpowietrzenia "3" jest odcięta. Po przesterowaniu droga zasilania "2" jest odpowietrzona przez drogę "2" a droga 3 jest odcięta
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Sposób powrotu dla wersji monostabilnej: sprężyna
Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -15°C do +60°C
Średnica nominalna DN: 7,5 mm
Ciśnienie robocze: -0,95 - 10 bar
Przepływ: 1100 l/min
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

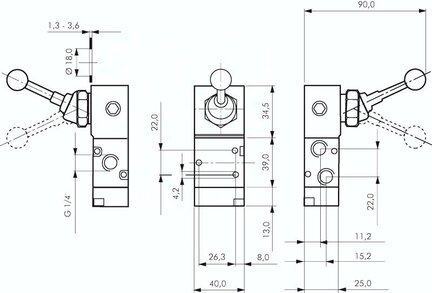

Parametry techniczne - Zawór sterowany dźwignią 3/2 G1/4, powrót sprężyną
C
34,5 mm
F1
22 mm
O
11,2 mm
K2
19,6 mm
K1
22 mm
P
22 mm
N
15,2 mm
M
25 mm
H
8 mm
Gwint
G 1/4
B
39 mm
Waga
0,27 kg
E
26,3 mm
L
90 mm
A
13 mm
Średnica zewnętrzna D
40 mm
DN
7,5 mm
Przepływ
1100 l/min
Rodzaj gwintu
G
Funkcja
powrót sprężyną
Gwint
1/4
Nr kat.
XMV210
