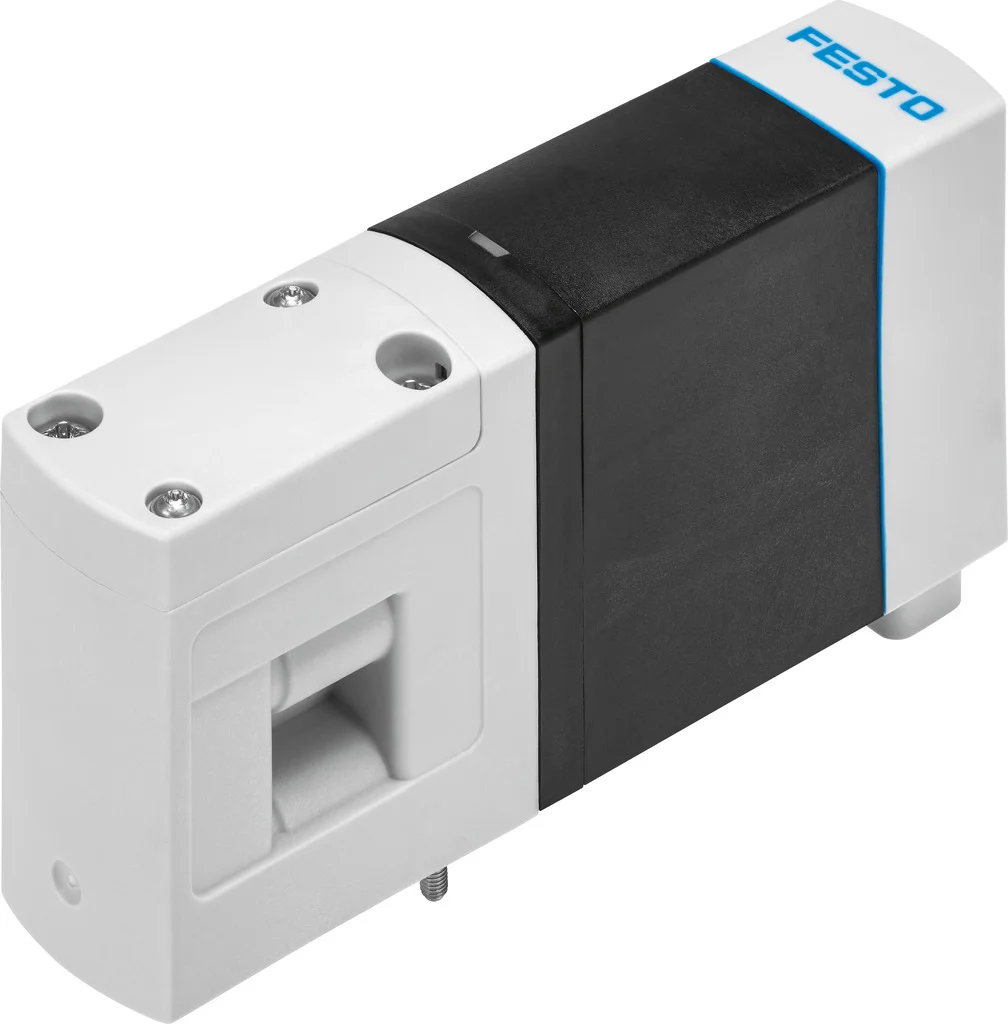

Zawór VEVM-S1-27-B-C-F-1T1L (8047503) serii VEVM - Festo
SKU: OT-FESTO072627
MPN: VEVM-S1-27-B-C-F-1T1L
Producent:
Festo
Cena netto/szt.
2 288,72 zł
2 815,13 zł
brutto/szt.
Opis produktu - Zawór VEVM-S1-27-B-C-F-1T1L (8047503) serii VEVM - Festo
- Funkcje przypisywane za pomocą aplikacji Motion
- Dla Motion Terminal VTEM
- Składa się z 4 połączonych ze sobą zaworów piezoelektrycznych
- Wyjątkowo duża żywotność
- Bardzo małe zużycie energii
- Niskie przecieki przy funkcji zaworów proporcjonalnych ciśnienia
Dane techniczne
| Wielkość zaworu | 27 mm |
| Szerokość modułu | 28 mm |
| Symbol | 00995604 |
| Funkcja zaworu | Można przypisać za pomocą aplikacji Motion App |
| Konstrukcja | Tłoczkowo-gniazdowa |
| Sposób uszczelnienia | miękki |
| Sposób uruchamiania | elektrycznie |
| Rodzaj sterowania | sterowanie pilotem |
| Sposób powrotu | sprężyna mechaniczna |
| Pozycja montażu | dowolny |
| Funkcja odpowietrzenia | bez dławienia |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Praca na podciśnieniu | tak |
| Kierunek przepływu | jednokierunkowy |
| Stopień ochrony | IP65 |
| Zgodność z LABS | VDMA24364-strefa III |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Materiał uszczelnień | NBR |
| Próba ogniowa materiału | UL94 HB |
| Dopuszczenie do branży spożywczej | patrz rozszerzone informacje o materiale |
| Waga produktu | 200 g |
| Czas włączania | 8.5 ms |
| Czas wyłączania | 8.5 ms |
| Średnica nominalna | 4.2 mm |
| Wartość C | 2 l/sbar |
| Przepływ normalny 0,8->0 MPa (8->0 bar, 116->0 psi) | 1000 l/min |
| Normalne nominalne natężenie przepływu, napowietrzanie 0,6->0,5 MPa (6->5 bar, 87->72,5 psi) | 450 l/min |
| Normalny przepływ nominalny, odpowietrzenie 0,6->0,5 MPa (6->5 bar, 87->72,5 psi) | 480 l/min |
| Wskaźnik stanu | Dioda LED niebieska = stan normalny |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Ciśnienie robocze | 43.5 psi |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Ciśnienie pilota | 43.5 psi |
| Informacja o ciśnieniu roboczym | 0 - 8 bar przy zewnętrznym zasilaniu pilotów |
| Znamionowe napięcie robocze DC | 24 V |
| Dopuszczalne wahania napięcia | +/- 25% |
| Czas pracy ciągłej | 100% |
| Pobór mocy elektrycznej | 1.5 W |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | 5 degC |
| Temperatura otoczenia | 5 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze odpowietrzania pilota 84 | M7 |
| Przyłącze dla otworu odpowietrzającego | M7 |
Parametry techniczne - Zawór VEVM-S1-27-B-C-F-1T1L (8047503) serii VEVM - Festo
Ciśnienie pilota Mpa
0.3 ... 0.8 MPa
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G3/8
Przyłącze pneumatyczne 4
G1/8
Wartość-C
2 l/sbar
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
3 ... 8 bar, 43.5 ... 116 psi
Wielkość zaworu
27 mm
Funkcja odpowietrzenia
Bez możliwości dławienia
Zasilanie pneum. pilotów
Zewnętrzne
Sposób kasowania
Sprężyna mechaniczna
Czas przełączania przy wyłączaniu
8.5 ms
Czas przełączania przy włączaniu
8.5 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Przyłącze otworu wentylacji
M7
Przyłącze odpowietrzenia pilota 84
M7
Raster
28 mm
Uwaga do ciśnienia roboczego
0 - 8 bar z zew. zasilaniem pilotów, Podciśnienie tylko na przyłączu 3
Odpowiedni do podciśnienia
Tak
Przepływ normalny przy zasilaniu 0,6->0,5 MPa (6->5 bar, 87->72,5 psi)
450 l/min
Przepływ normalny przy odpowietrzaniu 0,6->0,5 MPa (6->5 bar, 87->72,5 psi)
480 l/min
Próba ogniowa materiału
UL94 HB
Standardowe natężenie przepływu 0,8->0 MPa (8->0 bar, 116->0 psi)
1 000 l/min
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym, Niedozwolone skraplanie się pary wodnej w zaworze
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 50 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Stopień ochrony
IP65
Temperatura medium
5 ... 50 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
Funkcja zaworu
można przydzielić za pomocą aplikacji (Motion App)
Czas pracy ciągłej
100 %
Pobór mocy
1.5 W
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.3 ... 0.8 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Tłoczkowo-gniazdowa
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Waga produktu
200 g
Temperatura przechowywania
-20 ... 40 °C
Względna wilgotność powietrza
0 - 90 %
Nominalne napięcie robocze DC
24 V
Dopuszczalne wahania napięcia
+/- 25 %
Wyświetlanie stanu
Niebieska dioda LED = stan normalny, Czerwona dioda LED = awaria
Wielkość nominalna
4.2 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Waga
0,2 kg
Pozycja montażowa
dowolna
Średnica nominalna
4,2 mm
Nr kat.
OT-FESTO072627
Pliki do pobrania - Zawór VEVM-S1-27-B-C-F-1T1L (8047503) serii VEVM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
