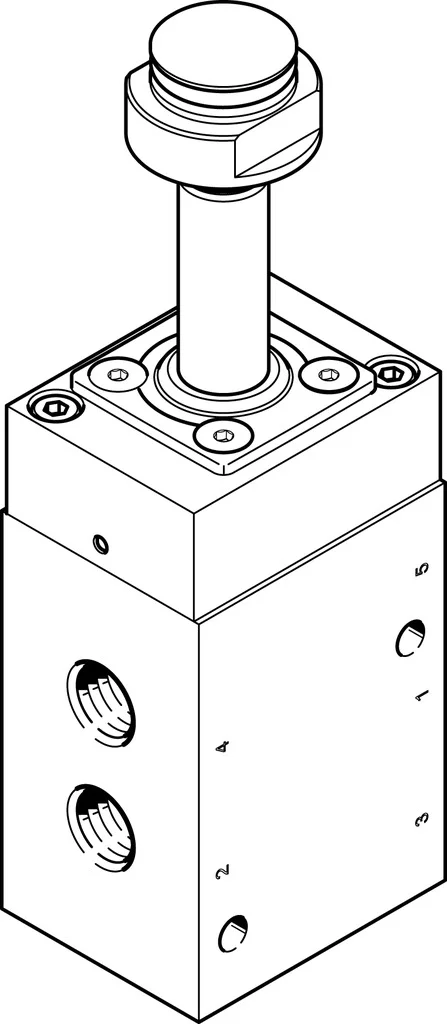

Zawór VOFC-L-M52-M-G14-F19 (4514925) serii VOFC - Festo
SKU: OT-FESTO070750
MPN: VOFC-L-M52-M-G14-F19
Producent:
Festo
Cena netto/szt.
1 810,49 zł
2 226,90 zł
brutto/szt.
Opis produktu - Zawór VOFC-L-M52-M-G14-F19 (4514925) serii VOFC - Festo
Sterowany pośrednio zawór pilotowy do szczególnie wymagających warunków pracy. Wersja redundantna dla systemów bezpieczeństwa do SIL3.
- Odpowiedni do automatyzacji procesów w instalacjach chemicznych i petrochemicznych
- Odpowiednie do użytku zewnętrznego w trudnych warunkach środowiskowych
- Dzięki przyłączu NAMUR szczególnie polecane do napędów ćwierćobrotowych
- Możliwość przestawienia zaworu między wewnętrznym i zewnętrznym zasilaniem pilotów
- Wersje z funkcjami zabezpieczającymi
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 40 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1030 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Ciśnienie robocze | 36.25 psi |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Średnica nominalna | 6 mm |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995231 |
| Przepływ Kv przy napowietrzaniu | 1.08 m³/h |
| Przepływ Kv na odpowietrzeniu | 1.08 m³/h |
| Normalny przepływ nominalny 2-3 | 978 l/min |
| Czas wyłączania | 22 ms |
| Czas włączania | 26 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:2:2] |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -25 degC |
| Temperatura otoczenia | -25 degC |
| Waga produktu | 520 g |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium ematalizowane |
Parametry techniczne - Zawór VOFC-L-M52-M-G14-F19 (4514925) serii VOFC - Festo
Szerokość zabudowy
40 mm
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Rodzaj uszczelnienia
Miękkie
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 2 High Demand, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand
Pomocnicze ręczne uruchamianie
Brak
Zasilanie pneum. pilotów
Wewnętrzne
Czas przełączania przy wyłączaniu
22 ms
Czas przełączania przy włączaniu
26 ms
Przepływ Kv napowietrzanie
1.08 m3/h
Przepływ Kv odpowietrzanie
1.08 m3/h
Normalny przepływ nominalny 2-3
978 l/min
Normalny przepływ nominalny
1 030 l/min
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-25 ... 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-25 ... 60 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.8 MPa
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
520 g
Wielkość nominalna
6 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO070750
