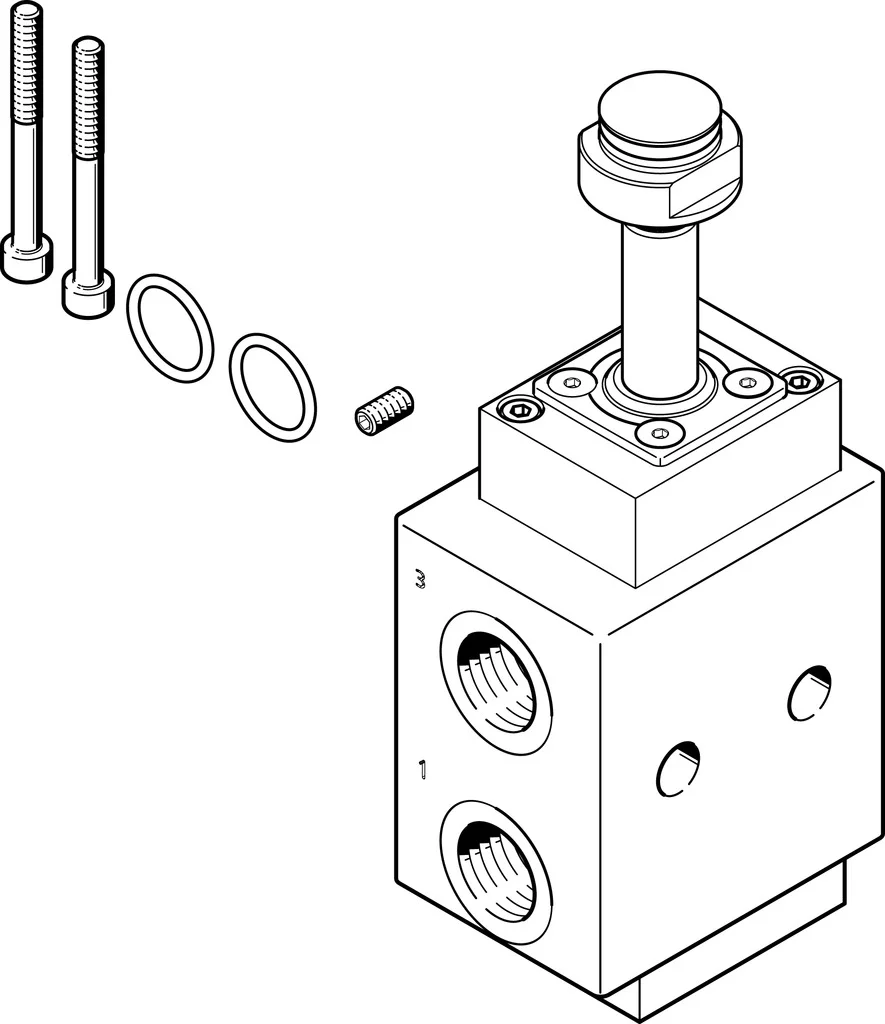

Zawór VOFC-LT-M32C-M-FG12-F19A (4514747) serii VOFC - Festo
SKU: OT-FESTO070745
MPN: VOFC-LT-M32C-M-FG12-F19A
Producent:
Festo
Cena netto/szt.
2 388,28 zł
2 937,58 zł
brutto/szt.
Opis produktu - Zawór VOFC-LT-M32C-M-FG12-F19A (4514747) serii VOFC - Festo
Sterowany pośrednio zawór pilotowy do szczególnie wymagających warunków pracy. Wersja redundantna dla systemów bezpieczeństwa do SIL3.
- Odpowiedni do automatyzacji procesów w instalacjach chemicznych i petrochemicznych
- Odpowiednie do użytku zewnętrznego w trudnych warunkach środowiskowych
- Dzięki przyłączu NAMUR szczególnie polecane do napędów ćwierćobrotowych
- Możliwość przestawienia zaworu między wewnętrznym i zewnętrznym zasilaniem pilotów
- Wersje z funkcjami zabezpieczającymi
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 51 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2162 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Ciśnienie robocze | 29 psi |
| Konstrukcja | wstępnie wysterowany zawór grzybkowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Jednostka certyfikująca | TÜV 968/V 1251.00/24 |
| Średnica nominalna | 12 mm |
| Sposób uszczelnienia | twardy |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995568 |
| Funkcja bezpieczeństwa | Bezpieczne odpowietrzanie |
| Safety Integrity Level (SIL) | do SIL 3 High Demand mode |
| Przepływ Kv przy napowietrzaniu | 1.98 m³/h |
| Przepływ Kv na odpowietrzeniu | 3.86 m³/h |
| Normalny przepływ nominalny 2-3 | 4224 l/min |
| Czas wyłączania | 14 ms |
| Czas włączania | 25 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:2:2] |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -25 degC |
| Temperatura otoczenia | -25 degC |
| Waga produktu | 880 g |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | Kołnierz 1/4 |
| Przyłącze pneumatyczne 3 | G1/2 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium ematalizowane |
Parametry techniczne - Zawór VOFC-LT-M32C-M-FG12-F19A (4514747) serii VOFC - Festo
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 3 High Demand, do SIL 3 Low Demand mode
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/2
Przyłącze pneumatyczne 2
Kołnierz 1/4, Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
G1/2
Szerokość zabudowy
51 mm
Funkcja bezpieczeństwa
Bezpieczne odpowietrzenie
Rodzaj uszczelnienia
Twardy
Certyfikat
TÜV V496.01/16
Pomocnicze ręczne uruchamianie
Brak
Zasilanie pneum. pilotów
Wewnętrzne
Czas przełączania przy wyłączaniu
14 ms
Czas przełączania przy włączaniu
25 ms
Przepływ Kv napowietrzanie
1.98 m3/h
Przepływ Kv odpowietrzanie
3.86 m3/h
Normalny przepływ nominalny 2-3
4 224 l/min
Normalny przepływ nominalny
2 162 l/min
Ciśnienie robocze
2 ... 8 bar
Temperatura otoczenia
-25 ... 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-25 ... 60 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
3/2 zamknięty, monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
wstępnie wysterowany zawór grzybkowy
Waga produktu
880 g
Wielkość nominalna
12 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO070745
Pliki do pobrania - Zawór VOFC-LT-M32C-M-FG12-F19A (4514747) serii VOFC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
