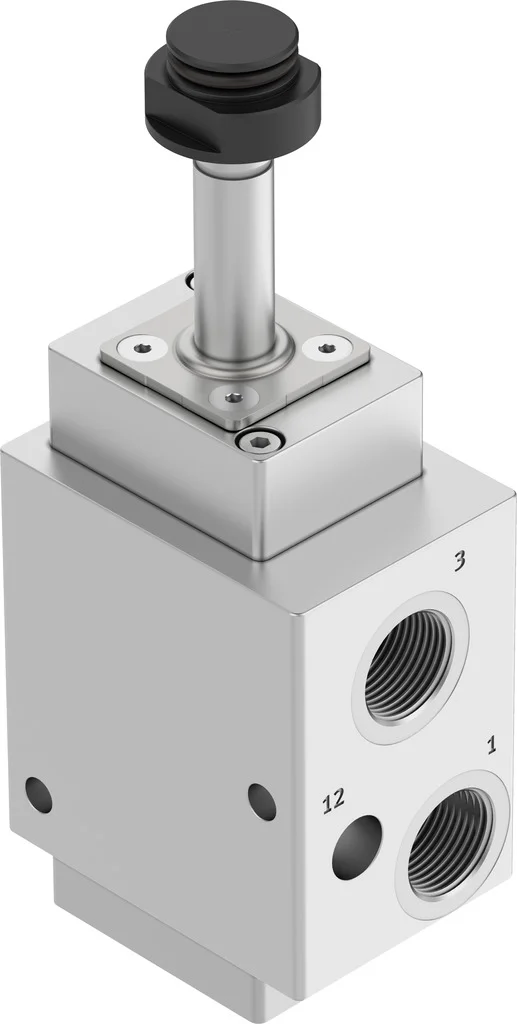

Zawór VOFC-LT-M32C-MC-G12-F19A (4514749) serii VOFC - Festo
SKU: OT-FESTO070747
MPN: VOFC-LT-M32C-MC-G12-F19A
Producent:
Festo
Cena netto/szt.
2 388,28 zł
2 937,58 zł
brutto/szt.
Opis produktu - Zawór VOFC-LT-M32C-MC-G12-F19A (4514749) serii VOFC - Festo
Sterowany pośrednio zawór pilotowy do szczególnie wymagających warunków pracy. Wersja redundantna dla systemów bezpieczeństwa do SIL3.
- Odpowiedni do automatyzacji procesów w instalacjach chemicznych i petrochemicznych
- Odpowiednie do użytku zewnętrznego w trudnych warunkach środowiskowych
- Dzięki przyłączu NAMUR szczególnie polecane do napędów ćwierćobrotowych
- Możliwość przestawienia zaworu między wewnętrznym i zewnętrznym zasilaniem pilotów
- Wersje z funkcjami zabezpieczającymi
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 51 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2794 l/min |
| Pneumatyczne przyłącze robocze | G1/2 |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Ciśnienie robocze | 29 psi |
| Konstrukcja | wstępnie wysterowany zawór grzybkowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Jednostka certyfikująca | TÜV 968/V 1251.00/24 |
| Średnica nominalna | 12 mm |
| Sposób uszczelnienia | twardy |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00992275 |
| Funkcja bezpieczeństwa | Bezpieczne odpowietrzanie |
| Safety Integrity Level (SIL) | do SIL 3 High Demand mode |
| Informacja o ciśnieniu roboczym | 0 - 0,8 MPa przy zewnętrznym zasilaniu pilotów |
| Przepływ Kv przy napowietrzaniu | 2.56 m³/h |
| Przepływ Kv na odpowietrzeniu | 3.17 m³/h |
| Normalny przepływ nominalny 2-3 | 3466 l/min |
| Czas wyłączania | 14 ms |
| Czas włączania | 25 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:2:2] |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -25 degC |
| Temperatura otoczenia | -25 degC |
| Waga produktu | 880 g |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze pneumatyczne 3 | G1/2 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium ematalizowane |
Parametry techniczne - Zawór VOFC-LT-M32C-MC-G12-F19A (4514749) serii VOFC - Festo
Certyfikat
TÜV V496.01/16
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/2
Przyłącze pneumatyczne 2
G1/2
Przyłącze pneumatyczne 3
G1/2
Szerokość zabudowy
51 mm
Funkcja bezpieczeństwa
Bezpieczne odpowietrzenie
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 3 High Demand, do SIL 3 Low Demand mode
Sposób kasowania
Sprężyna mechaniczna
Pomocnicze ręczne uruchamianie
Brak
Zasilanie pneum. pilotów
Zewnętrzne, Wewnętrzne
Czas przełączania przy wyłączaniu
14 ms
Czas przełączania przy włączaniu
25 ms
Uwaga do ciśnienia roboczego
0 - 0,8 bar przy zew. zasilaniu pilotów
Przepływ Kv napowietrzanie
2.56 m3/h
Przepływ Kv odpowietrzanie
3.17 m3/h
Normalny przepływ nominalny 2-3
3 466 l/min
Normalny przepływ nominalny
2 794 l/min
Ciśnienie robocze
2 ... 8 bar
Temperatura otoczenia
-25 ... 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-25 ... 60 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
3/2 zamknięty, monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
wstępnie wysterowany zawór grzybkowy
Waga produktu
880 g
Wielkość nominalna
12 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Twardy
Nr kat.
OT-FESTO070747
Pliki do pobrania - Zawór VOFC-LT-M32C-MC-G12-F19A (4514749) serii VOFC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
