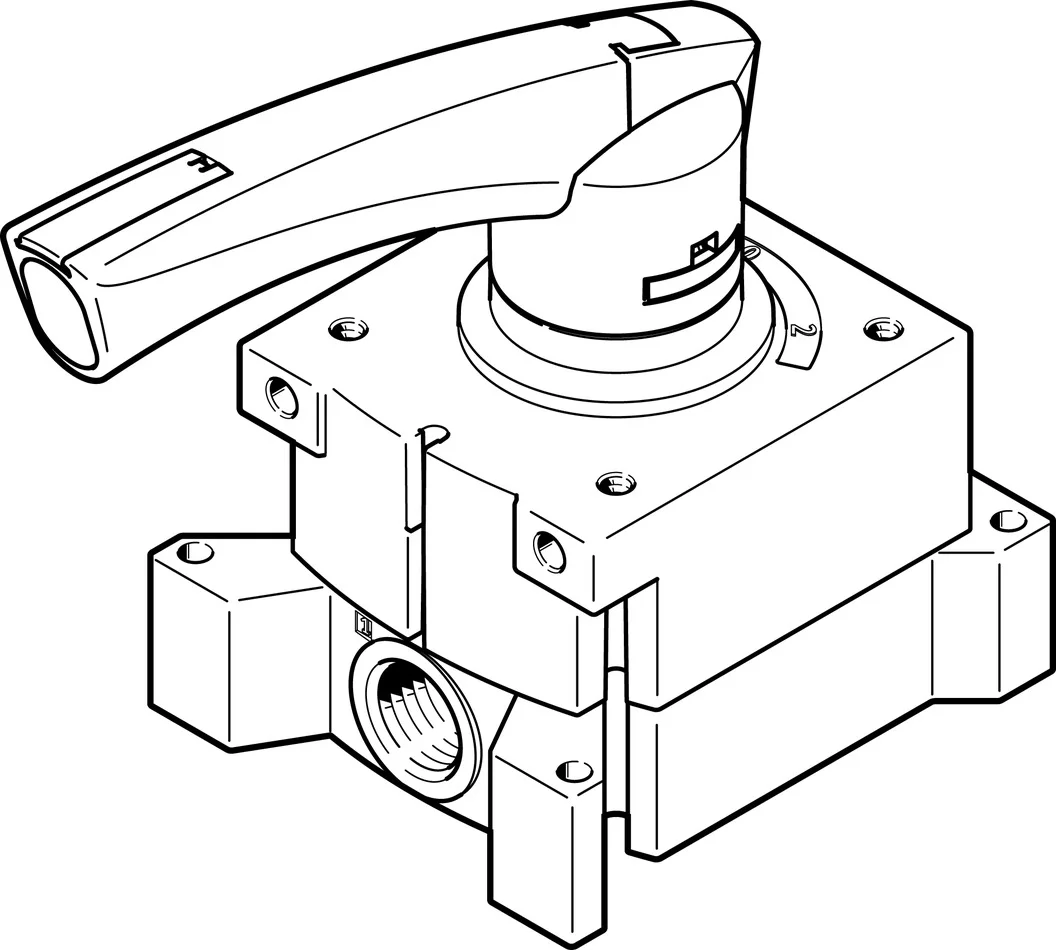

Zawór z dźwignią ręczną VHER-P-H-B43E-G14 (3515542) serii VHER - Festo
SKU: OT-FESTO061727
MPN: VHER-P-H-B43E-G14
Producent:
Festo
Cena netto/szt.
628,44 zł
772,98 zł
brutto/szt.
Opis produktu - Zawór z dźwignią ręczną VHER-P-H-B43E-G14 (3515542) serii VHER - Festo
- Dźwignia wykonana z metalu lub polimeru
- Montaż na panelu przednim, przez otwory przelotowe lub mocujące
Dane techniczne
| Funkcja zaworu | 4/3 odpowietrzony |
| Sposób uruchamiania | ręczne |
| Szerokość zabudowy | 66 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1150 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Ciśnienie robocze | 0 bar |
| Informacja o ciśnieniu roboczym | Podciśnienie tylko na złączu 3 |
| Konstrukcja | Zawór z obrotowym suwakiem |
| Średnica nominalna | 8 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Informacja o zastosowaniu | uruchamiać tylko ręcznie |
| Zabezpieczenie przed uruchomieniem | możliwość zamknięcia przy pomocy osprzętu |
| Sposób uszczelnienia | twardy |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995945 |
| Brak przekrycia | tak |
| Wskaźnik stanu przełączenia | przy pomocy osprzętu |
| Ochrona przeciwwybuchowa | Strefa 2 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -20 degC |
| Temperatura otoczenia | -20 degC |
| Moment uruchamiający | 2 Nm |
| Waga produktu | 435 g |
| Typ mocowania | Montaż na panelu przednim |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | PA |
| Materiał dźwigni | PA |
Parametry techniczne - Zawór z dźwignią ręczną VHER-P-H-B43E-G14 (3515542) serii VHER - Festo
Sposób uruchomienia
Ręczny
Zabezpieczenie przed uruchomieniem
Z osprzętem, zamykany
Wskaźnik stanu załączenia
Przy pomocy osprzętu
Kanały bez przekrycia
Tak
Moment uruchamiający
2 Nm
Uwaga do ciśnienia roboczego
Podciśnienie tylko na przyłączu 3, W przypadku pracy z dwoma ciśnieniami, ciśnienie w porcie 1 musi być większe niż w porcie 3
Funkcja odpowietrzenia
Możliwość dławienia
Szerokość zabudowy
66 mm
Instrukcje użytkowe
Uruchomienie tylko ręczne
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 1
G1/4
Kierunek przepływu
Jednokierunkowy
Rodzaj sterowania
Bezpośredni
Rodzaj uszczelnienia
Twardy
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Wielkość nominalna
8 mm
Waga produktu
435 g
Konstrukcja
Zawór z obrotowym suwakiem
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Normalny przepływ nominalny
1 150 l/min
Funkcja zaworu
4/3 odpowietrzony
Materiał obudowy
PA
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Temperatura medium
-20 ... 80 °C
Sposób montażu
Montaż na pulpicie, Przy pomocy otworów przelotowych, Do wyboru:
Materiał uszczelnień
NBR
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
0 ... 10 bar
Nr kat.
OT-FESTO061727
Pliki do pobrania - Zawór z dźwignią ręczną VHER-P-H-B43E-G14 (3515542) serii VHER - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
