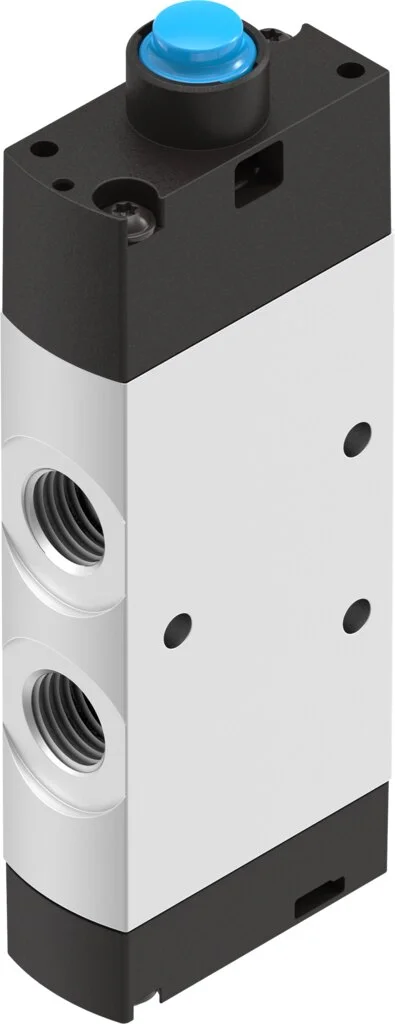

Zawór z popychaczem VMEF-SCZ-M52-E-N14 (8031325) serii VMEF - Festo
SKU: OT-FESTO079914
Producent:
Festo
Cena netto/szt.
828,07 zł
1 018,53 zł
brutto/szt.
Opis produktu - Zawór z popychaczem VMEF-SCZ-M52-E-N14 (8031325) serii VMEF - Festo
Zawór uruchamiany mechanicznie. Zawór z popychaczem lub wyposażony w dźwignię z rolką albo dźwignię z rolką uchylną. Niektóre wersje są również odpowiednie do pracy z podciśnieniem.
- Z gwintem przyłączeniowym NPT
- Wysoka trwałość dzięki sprawdzonej technice zaworów tłoczkowych i gniazdowych
- Mocna metalowa obudowa
- Znakomita wydajność pneumatyczna
- Atrakcyjna cena
- Ergonomiczna i bezpieczna obsługa
- Mała siła uruchamiania
- Nowoczesny design
- Możliwa praca dwukierunkowa
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | mechaniczny |
| Szerokość zabudowy | 20 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1200 l/min |
| Pneumatyczne przyłącze robocze | 1/4 NPT |
| Ciśnienie robocze | -0.095 MPa |
| Ciśnienie robocze | -0.95 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Średnica nominalna | 7 mm |
| Informacja o zastosowaniu | nie używać jako zderzaka mechanicznego |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00992221 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 0.25 MPa |
| Ciśnienie pilota | 2.5 bar |
| Ciśnienie pilota | 36.25 psi |
| Maks. częstotliwość przełączania | 3 Hz |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Siła uruchamiania | 14 N |
| Waga produktu | 183 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze zasilania pilotów 12/14 | M5 |
| Przyłącze pneumatyczne 1 | 1/4 NPT |
| Przyłącze pneumatyczne 2 | 1/4 NPT |
| Przyłącze pneumatyczne 3 | 1/4 NPT |
| Przyłącze pneumatyczne 4 | 1/4 NPT |
| Przyłącze pneumatyczne 5 | 1/4 NPT |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Wzmocniony poliamid |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium, anodowany |
Parametry techniczne - Zawór z popychaczem VMEF-SCZ-M52-E-N14 (8031325) serii VMEF - Festo
Instrukcje użytkowe
Nie należy używać, jako zderzaka mechanicznego
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
1/4 NPT
Przyłącze pneumatyczne 2
1/4 NPT
Przyłącze pneumatyczne 3
1/4 NPT
Przyłącze pneumatyczne 4
1/4 NPT
Przyłącze pneumatyczne 5
1/4 NPT
Sposób uruchomienia
Mechaniczny
Szerokość zabudowy
20 mm
Ciśnienie pilota
2.5 ... 10 bar, 36.25 ... 145 psi
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Positive overlap
Ciśnienie pilota Mpa
0.25 ... 1 MPa
Przyłącze zasilania pilotów 12/14
M5
Maks. częstotliwość przełączania
3 Hz
Siła uruchamiająca
14 N
Normalny przepływ nominalny
1 200 l/min
Ciśnienie robocze
-0.95 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał pokrywy
Wzmocnione PA
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium, anodowany
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.095 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Konstrukcja
Zawór tłokowy
Waga produktu
183 g
Wielkość nominalna
7 mm
Nr kat.
OT-FESTO079914
Pliki do pobrania - Zawór z popychaczem VMEF-SCZ-M52-E-N14 (8031325) serii VMEF - Festo
- 8031325_pl.pdf Pobierz
