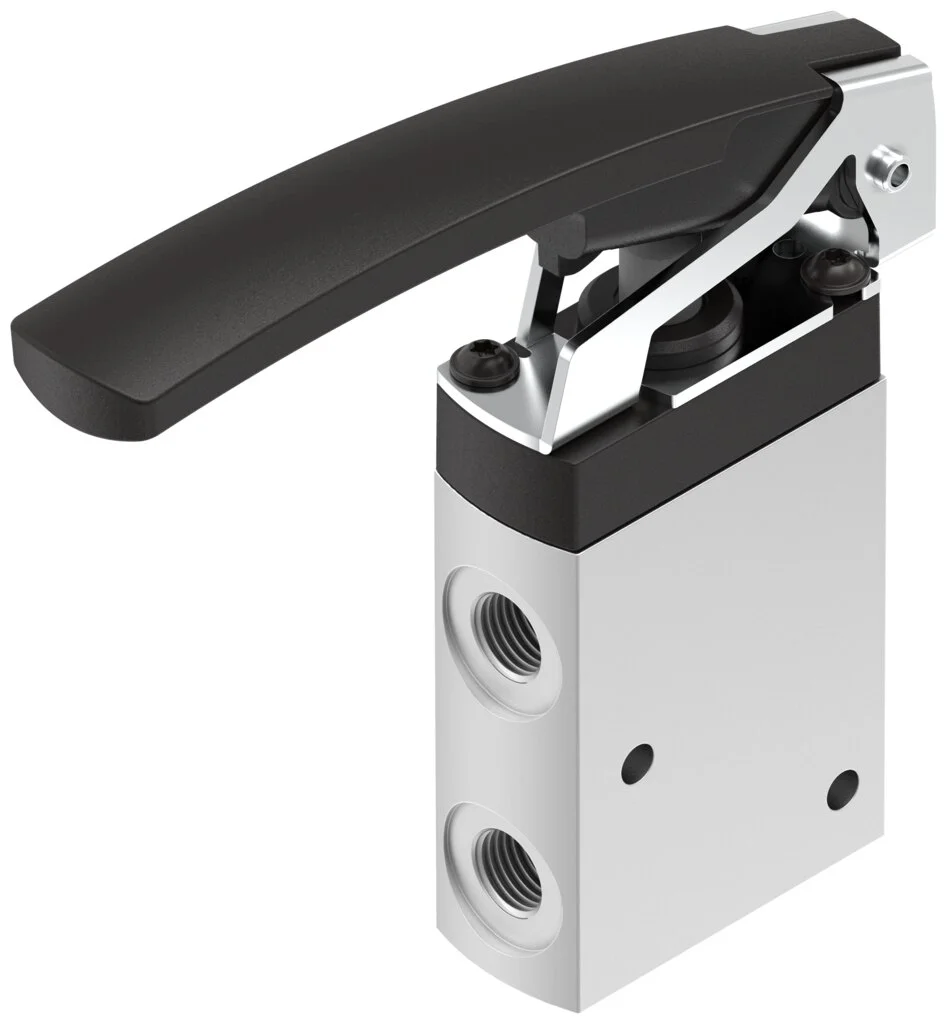

Zawór z przyciskiem dźwigniowym VHEF-LT-M32-M-N18 (4500011) serii VHEF - Festo
SKU: OT-FESTO078884
Producent:
Festo
Cena netto/szt.
390,82 zł
480,71 zł
brutto/szt.
Opis produktu - Zawór z przyciskiem dźwigniowym VHEF-LT-M32-M-N18 (4500011) serii VHEF - Festo
Bezpośrednio sterowany, ręcznie uruchamiany zawór. Dostępny w wersji z dźwignią ręczną, przełącznikiem dźwigniowym lub przyciskiem dźwigniowym.
- Z gwintem przyłączeniowym NPT
- Wysoka trwałość dzięki sprawdzonej technice zaworów tłoczkowych i gniazdowych
- Mocna metalowa obudowa
- Atrakcyjna cena
- Ergonomiczna i bezpieczna obsługa
- Mała siła uruchamiania
- Nowoczesny design
- Możliwa praca dwukierunkowa
Dane techniczne
| Funkcja zaworu | 3/2 otwarty/zamknięty, monostabilny |
| Sposób uruchamiania | ręczne |
| Szerokość zabudowy | 20 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 750 l/min |
| Pneumatyczne przyłącze robocze | 1/8 NPT |
| Ciśnienie robocze | -0.095 MPa |
| Ciśnienie robocze | -0.95 bar |
| Konstrukcja | Gniazdo talerzowe |
| Sposób powrotu | sprężyna mechaniczna |
| Średnica nominalna | 5.6 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Informacja o zastosowaniu | uruchamiać tylko ręcznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | rewersyjny |
| Symbol | 00995684 |
| Pokrycie | Pokrycie zerowe |
| Maks. częstotliwość przełączania | 0.5 Hz |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Siła uruchamiania | 14 N |
| Waga produktu | 156 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | 1/8 NPT |
| Przyłącze pneumatyczne 2 | 1/8 NPT |
| Przyłącze pneumatyczne 3 | 1/8 NPT |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium, anodowany |
| Materiał dźwigni | Wzmocniony poliamid |
Parametry techniczne - Zawór z przyciskiem dźwigniowym VHEF-LT-M32-M-N18 (4500011) serii VHEF - Festo
Przyłącze pneumatyczne 2
1/8 NPT
Materiał dźwigni
Wzmocnione PA
Wielkość nominalna
5.6 mm
Sposób uruchomienia
Ręczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
1/8 NPT
Waga produktu
156 g
Przyłącze pneumatyczne 3
1/8 NPT
Instrukcje użytkowe
Uruchomienie tylko ręczne
Szerokość zabudowy
20 mm
Funkcja odpowietrzenia
Możliwość dławienia
Przekrycie
Zerowe przekrycie
Maks. częstotliwość przełączania
0.5 Hz
Siła uruchamiająca
14 N
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Konstrukcja
Tarcza-gniazdo
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze MPa
-0.095 ... 1 MPa
Pozycja zabudowy
Dowolna
Normalny przepływ nominalny
750 l/min
Funkcja zaworu
3/2, otwarty/zamknięty, monostabilny
Materiał obudowy
Stop aluminium, anodowany
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy otworów przelotowych
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
-0.95 ... 10 bar
Nr kat.
OT-FESTO078884
Pliki do pobrania - Zawór z przyciskiem dźwigniowym VHEF-LT-M32-M-N18 (4500011) serii VHEF - Festo
- 28fe93a6bbc1880c7baafaafb90669e3.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
