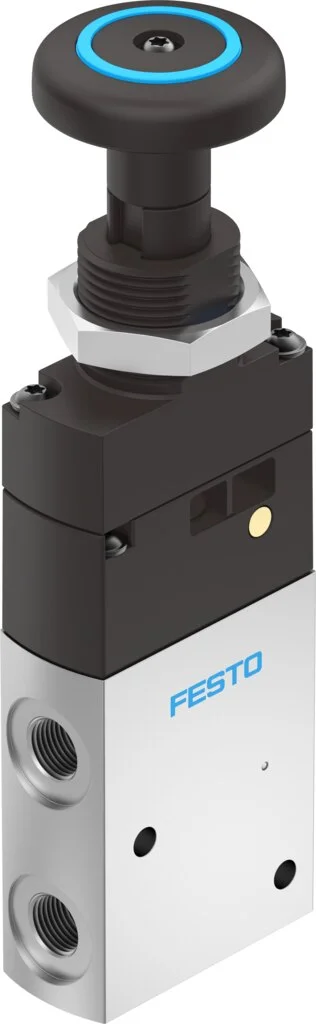

Zawór z przyciskiem VHEF-PTC-B32-N14 (5299725) serii VHEF - Festo
Festo

Zawór z przyciskiem VHEF-PTC-B32-N14 (5299725) serii VHEF - Festo

SKU: OT-FESTO079438
Producent: Festo
Cena netto/szt. 561,17 zł
690,24 zł brutto/szt.
Zawór z przyciskiem VHEF-PTC-B32-N14 (5299725) serii VHEF - Festo
561,17 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór z przyciskiem VHEF-PTC-B32-N14 (5299725) serii VHEF - Festo

Bezpośrednio sterowany, ręcznie uruchamiany zawór. Dostępny w wersji z dźwignią ręczną, przełącznikiem dźwigniowym lub przyciskiem dźwigniowym.

  • Z gwintem przyłączeniowym NPT
  • Wysoka trwałość dzięki sprawdzonej technice zaworów tłoczkowych i gniazdowych
  • Mocna metalowa obudowa
  • Atrakcyjna cena
  • Ergonomiczna i bezpieczna obsługa
  • Mała siła uruchamiania
  • Nowoczesny design
  • Możliwa praca dwukierunkowa

Dane techniczne

Funkcja zaworu3/2 bistabilny
Sposób uruchamianiaręczne
Szerokość zabudowy20 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)870 l/min
Pneumatyczne przyłącze robocze1/4 NPT
Ciśnienie robocze0.35 MPa
Ciśnienie robocze3.5 bar
KonstrukcjaGniazdo talerzowe
Średnica nominalna6 mm
Funkcja odpowietrzeniaz możliwością dławienia
Informacja o zastosowaniuuruchamiać tylko ręcznie
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Kierunek przepływurewersyjny
Symbol00995885
PokryciePokrycie zerowe
Ciśnienie pilota0.35 MPa
Ciśnienie pilota3.5 bar
Ciśnienie pilota50.75 psi
Maks. częstotliwość przełączania0.5 Hz
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:-:-]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura medium-10 degC
Temperatura otoczenia-10 degC
Siła uruchamiania20 N
Siła odblokowania25 N
Waga produktu161 g
Typ mocowaniaMontaż na panelu przednim
Przyłącze pneumatyczne 11/4 NPT
Przyłącze pneumatyczne 21/4 NPT
Przyłącze pneumatyczne 31/4 NPT
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyWzmocniony poliamid
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium, anodowany

Parametry techniczne - Zawór z przyciskiem VHEF-PTC-B32-N14 (5299725) serii VHEF - Festo

Ciśnienie pilota
3.5 ... 10 bar, 50.75 ... 145 psi
Sposób uruchomienia
Ręczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
1/4 NPT
Przyłącze pneumatyczne 2
1/4 NPT
Przyłącze pneumatyczne 3
1/4 NPT
Instrukcje użytkowe
Uruchomienie tylko ręczne
Szerokość zabudowy
20 mm
Wielkość nominalna
6 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Zerowe przekrycie
Ciśnienie pilota Mpa
0.35 ... 1 MPa
Maks. częstotliwość przełączania
0.5 Hz
Siła uruchamiająca
20 N
Siła odblokowania
25 N
Funkcja zaworu
3/2 bistabilny
Ciśnienie robocze
3.5 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał pokrywy
Wzmocnione PA
Materiał uszczelnień
NBR
Sposób montażu
Montaż na pulpicie, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium, anodowany
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Normalny przepływ nominalny
870 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.35 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Konstrukcja
Tarcza-gniazdo
Waga produktu
161 g
Nr kat.
OT-FESTO079438
