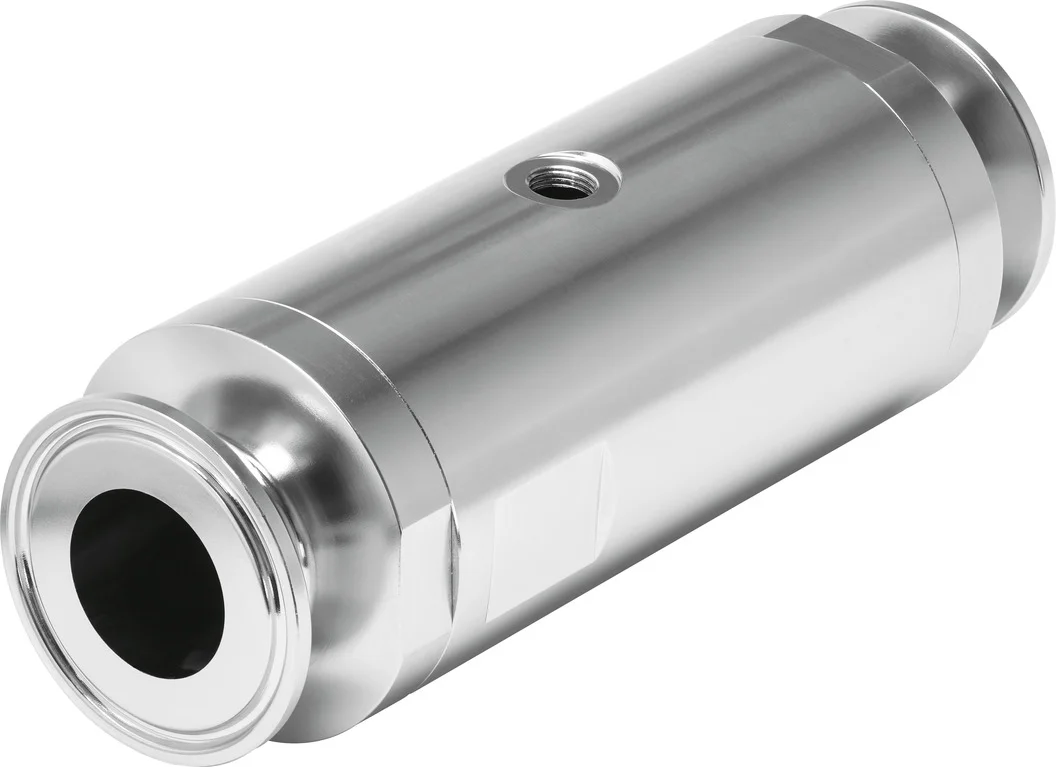

Zawór zaciskowy VZQA-C-M22U-25-S5S5-V4V4E-4 (3968924) serii VZQA - Festo
SKU: OT-FESTO070155
MPN: VZQA-C-M22U-25-S5S5-V4V4E-4
Producent:
Festo
Cena netto/szt.
3 407,87 zł
4 191,68 zł
brutto/szt.
Opis produktu - Zawór zaciskowy VZQA-C-M22U-25-S5S5-V4V4E-4 (3968924) serii VZQA - Festo
Normalnie zamknięty czy normalnie otwarty? Wybór należy do Ciebie. Dzięki zaworowi zaciskowemu VZQA można jeszcze lepiej sterować przepływem mediów takich jak granulaty, ciecze zawierające cząstki stałe, media o wysokiej lepkości i media ścierne. Kompaktowy zawór jest szybki w montażu, łatwy do czyszczenia i konfigurowalny modułowo.
- Budowa modułowa
- Szybka i łatwa wymiana membrany
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
- Do mediów krytycznych, ściernych i lepkich
- Konstrukcja łatwa do czyszczenia
- Dowolny kierunek przepływu
- Wersje z kontrolą pozycji krańcowej
Dane techniczne
| Konstrukcja | Zawór zaciskowy uruchamiany pneumatycznie |
| Sposób uruchamiania | pneumatyczny |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze zaworu procesowego | Zacisk wg DIN 32676, seria A |
| Średnica nominalna DN | 25 |
| Funkcja zaworu | 2/2 otwarty, monostabilny |
| Kierunek przepływu | rewersyjny |
| Ciśnienie medium | 0 MPa |
| Ciśnienie medium | 0 bar |
| Ciśnienie medium | 0 psi |
| Informacja dotycząca ciśnienia medium | Stosowanie w zakresie podciśnienia zostało przetestowane do -0,09 MPa z powietrzem w temperaturze pokojowej.W zależności od zastosowania konieczne może być wytworzenie przeciwpodciśnienia po stronie sterowania, aby zapewnić przepływ mediów. |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Ciśnienie nominalne zaworu armaturowego PN | 10 |
| Ciśnienie różnicowe | 0.25 MPa |
| Ciśnienie różnicowe | 2.5 bar |
| Ciśnienie różnicowe | 36.25 psi |
| Ciśnienie rozrywające | 1.6 MPa |
| Ciśnienie rozrywające | 16 bar |
| Ciśnienie rozrywające | 232 psi |
| Ciśnienie przeciążenia | 0.78 MPa |
| Ciśnienie przeciążenia | 7.8 bar |
| Ciśnienie przeciążenia | 113.1 psi |
| Sposób powrotu | Odbojność |
| Rodzaj sterowania | sterowanie zewnętrzne |
| Przyłącze zsilania pilotów 12 | G1/8 |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:1] |
| Symbol | 00995245 |
| Medium | Sprężone powietrze wg ISO 8573-1:2010 [-:-:1] |
| Maks. lepkość | 4000 mm²/s |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | 5 degC |
| Przepływ Kv | 18 m³/h |
| Czas włączania | 250 ms |
| Czas wyłączania | 250 ms |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Numer materiału obudowy | 1.4404 |
| Materiał pokrywy obudowy | Nierdzewna stal stopowa |
| Materiał uszczelnień | FPM |
| Materiał elementu odcinającego | EPDM |
| Waga produktu | 1474 g |
| Dopuszczenie do branży spożywczej | patrz rozszerzone informacje o materiale |
| Materiał pojemnika | PA6 |
Parametry techniczne - Zawór zaciskowy VZQA-C-M22U-25-S5S5-V4V4E-4 (3968924) serii VZQA - Festo
Ciśnienie medium
0 MPa do 0,4 MPa
Materiał pokrywy obudowy
Stal wysokostopowa, nierdzewna
Numer materiału dla obudowy
1.4404
Czas przełączania przy wyłączaniu
250 ms
Czas przełączania przy włączaniu
250 ms
Medium dla pilotów
Sprężone powietrze wg ISO 8573-1:2010 [7:4:1]
Przyłącze zasilania pilota 12
G1/8
Materiał pojemnika
PA6
Przyłącze zaworu procesowego
Zacisk wg DIN 32676 seria A
Medium
Sprężone powietrze wg ISO 8573-1:2010 [-:-:1], Woda
Ciśnienie znamionowe zaworu procesowego
10
Kierunek przepływu
rewersyjny
Maks. lepkość
4 000 mm2/s
Przepływ Kv
18 m3/h
Średnica nominalna DN
25
Ciśnienie medium w psi
0 ... 58 psi
Ciśnienie różnicowe (MPa)
0.25 MPa
Ciśnienie różnicowe (psi)
36.25 psi
Ciśnienie przeciążenia
0.78 MPa, 7.8 bar
Ciśnienie przeciążenia (psi)
113.1 psi
Materiał element zamykającego
EPDM
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
FPM
Sposób montażu
Zabudowa w linii
Temperatura medium
-5 ... 100 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stal wysokostopowa, nierdzewna
Funkcja zaworu
2/2 otwarty, monostabilny
Ciśnienie rozrywające
1.6 MPa, 16 bar, 232 psi
Różnica ciśnień
2.5 bar
Ciśnienie robocze
1 ... 6.5 bar, 14.5 ... 94.25 psi
Ciśnienie robocze MPa
0.1 ... 0.65 MPa
Konstrukcja
Zawór zaciskowy uruchamiany pneumatycznie
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Waga produktu
1 474 g
Temperatura przechowywania
6 ... 8 °C
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Odbojność
Rodzaj sterowania
Z zewnętrznym sterowaniem
Nr kat.
OT-FESTO070155
Pliki do pobrania - Zawór zaciskowy VZQA-C-M22U-25-S5S5-V4V4E-4 (3968924) serii VZQA - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
