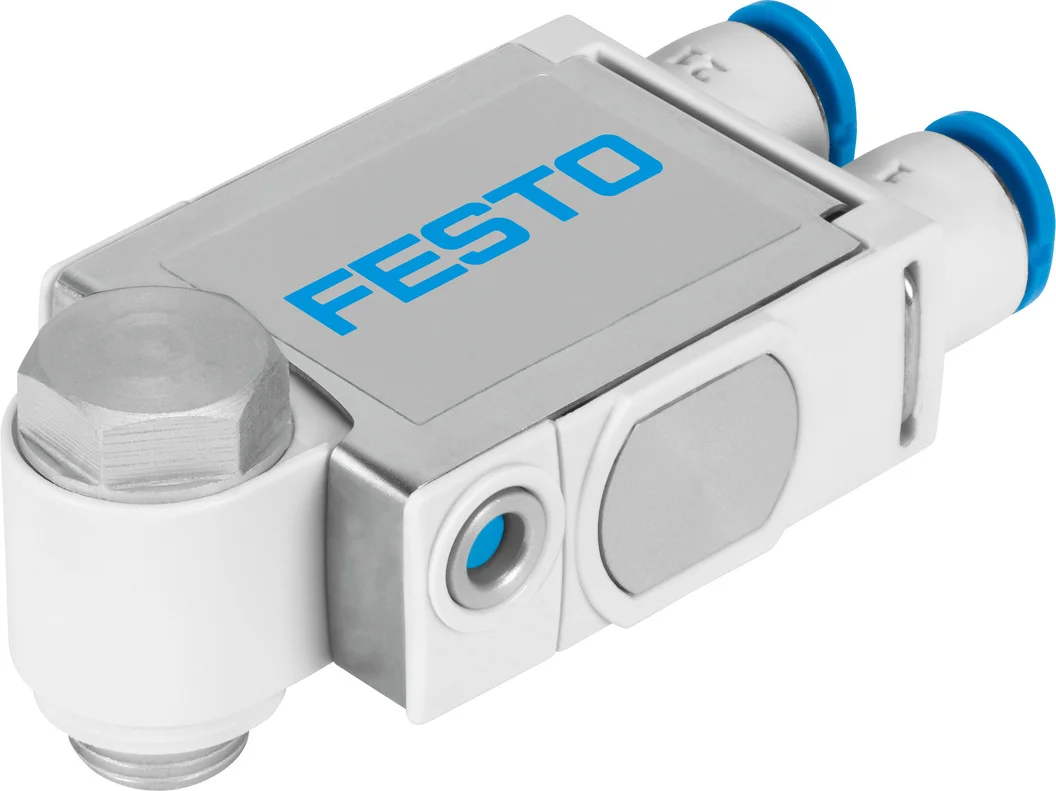

Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo
Festo

Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo

SKU: OT-FESTO039519 MPN: VBNF-LBA-G18-Q6
Producent: Festo
Cena netto/szt. 382,18 zł
470,08 zł brutto/szt.
Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo
382,18 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo

Płaski, z możliwością obracania zawór odcinający z opcją ręcznego sterowania.

  • Funkcja zaworu: zawór zwrotny ze sterowaniem
  • Mała wysokość
  • Duży przepływ
  • Możliwość obrotu w poziomie o 360deg w stanie zamontowanym
  • Możliwe ręczne odpowietrzenie

Dane techniczne

Funkcja zaworufunkcja odblokowania zaworu zwrotnego
Wybór funkcji dodatkowejodpowietrzenie ręczne
Przyłącze pneumatyczne 1QS-6
Przyłącze pneumatyczne 2G1/8
Przyłącze zasilania pilotów 21QS-6
Typ mocowaniawkręcane
Ciśnienie robocze0.02 MPa
Ciśnienie robocze0.2 bar
Ciśnienie pilota0.2 MPa
Ciśnienie pilota2 bar
Ciśnienie pilota29 psi
Temperatura otoczenia-10 degC
Materiał obudowyPBT
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Pozycja montażudowolny
Sposób uruchamiania, funkcja zaworu zwrotnego sterowanegopneumatyczny
Funkcja ręcznego odpowietrzaniabez blokady
Symbol00991957
Możliwość obracania360 st./brak możliwości ciągłego obracania
Ciśnienie robocze w całym zakresie temperatury0.02 MPa
Ciśnienie robocze w całym zakresie temperatury0.2 bar
Ciśnienie robocze w całym zakresie temperatury2.9 psi
Przepływ normalny 1->2 (6-0)500 l/min
Normalny przepływ nominalny 1->2 (6-5)260 l/min
Czas wyłączania9 ms
Czas włączania6 ms
Ochrona przeciwwybuchowaStrefa 2 (ATEX)
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura medium-10 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Znamionowy moment dokręcenia6 Nm
Tolerancja znamionowego momentu dokręcenia+- 20%
Waga produktu27.3 g
Materiał pokrywyES-BE
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyPBT
Materiał uszczelnieńNBR
Materiał śruby drążonejStop aluminium do przeróbki plastycznej
Materiał pierścienia zwalniającegoPolioksymetylen

Parametry techniczne - Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo

Przyłącze pneumatyczne 2
G1/8
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Możliwość obracania
360° / nie jest dopuszczalne ciągłe obracanie
Ręczna funkcja odpowietrzenia
Przez przyciśnięcie
Typ uruchomienia, funkcja zaworu zwrotnego sterowanego
Pneumatyczny
Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar
260 l/min
Przepływ normalny 1 -> 2 z 6 na 0 bar
500 l/min
Przyłącze zasilania pilota 21
QS-6
Tolerancja dla nominalnego momentu dokręcenia
± 20 %
Nominalny moment dokręcający
3 Nm
Materiał śruby drążonej
Stop aluminium
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Czas przełączania przy włączaniu
6 ms
Czas przełączania przy wyłączaniu
9 ms
Ciśnienie pilota
2 ... 10 bar
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze pneumatyczne 1
QS-6
Waga produktu
27.3 g
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Funkcja zaworu
Funkcja zaworu zwrotnego sterowanego
Materiał obudowy
PBT
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów
Materiał uszczelnień
NBR
Materiał pokrywy
PBT
Temperatura otoczenia
-10 do 60 °C
Ciśnienie robocze
0.2 do 10 bar
Waga
0,029 kg
Pozycja montażowa
dowolny
Tworzywo obudowy
PBT
Ciśnienie sterujące
2 do 10 bar
Nr kat.
OT-FESTO039519

Pliki do pobrania - Zawór zwrotny VBNF-LBA-G18-Q6 (8001460) serii VBNF - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
