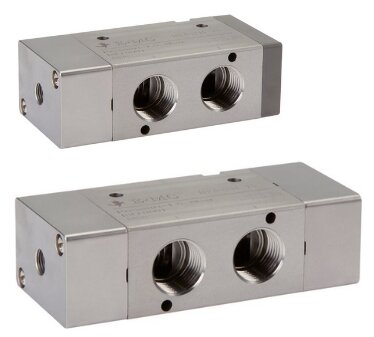

Zawory pneumatyczne 3/2 G 1/2", seria RV40 - EMC

ZAWORY PNEUMATYCZNE 3/2 G 1/2", SERIA RV40, E-mc

Charakterystyka zaworów sterowanych pneumatycznie 3/2 G 1/2", seria RV40, E-mc

• Zawory pneumatyczne 3/2 G 1/2" seria RV40 produkcji firmy E-mc stanowią ekonomiczną alternatywę dla innych producentów elementów pneumatyki
• Zawory 3/2 serii RV20 występują jako NC (normalnie zamknięte) lub NO (normalnie otwarte)  (Uwaga: nie można zamieniać w zaworze funkcji np. NC na NO)
• Zaworów pneumatycznych 3/2 G 1/2" seria RV40 używa się do sterowania siłownikami pneumatycznymi jednostronnego działania
• Zawory pneumatyczne 3/2 stosuje się np. do realizowania funkcji logicznych w układach sterowania opartych o elementy pneumatyczne
• Rozdzielacze pneumatyczne 3/2 G 1/2" seria RV40 w układach pneumatyki montuje są przewodowo z użyciem np. złączek wtykowych (tzw. zawory przewodowe)
• Zawory pneumatyczne serii RV40 E-mc mogą być montowane na wspólnych płytach przyłączeniowych serii V33
• Dla ochrony zaworów przed zanieczyszczeniami z zewnątrz zaleca się montaż tłumików hałasu G 1/2 w przyłącze odpowietrzenia (oznaczone 3)

Zasada działania:

Zawór 3/2 monostabilny (NC lub NO) jest uruchamiany sygnałem pneumatycznym podłączonym do przyłącza sterującego, dla utrzymania zaworu w stanie przesterowania ciśnienie sterujące musi być podtrzymywane. Po zaniku ciśnienia w przyłączu sterującym zawór wraca do położenia początkowego - wycofanie za pomocą powietrza (sprężyny powietrznej) lub siłą sprężyny mechanicznej

Zawór bistabilny 3/2 jest uruchamiany krótkim sygnałem pneumatycznym podawanym do przyłącza 12 lub 10, po przesterowaniu zawór nie wymaga utrzymywania sygnału sterującego. Przesterowanie w położenie początkowe odbywa się krótkim sygnalem pneumatycznym podawanych za drugie przyłącze sterujące.

Dane techniczne:
