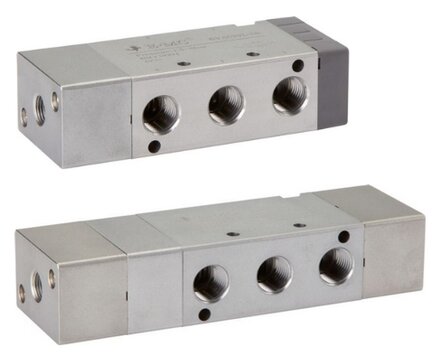

ZAWORY PNEUMATYCZNE 5/2 i 5/3 G 1/4", SERIA RV30, E-mc

Charakterystyka zaworów sterowanych pneumatycznie 5/2 i 5/3 G 1/4" - serii RV30, E-mc

• Zawory pneumatyczne 5/2 i 5/3 G 1/4" seria RV30 produkcji firmy E-mc to ekonomiczne w zakupie elementy pneumatyki do sterowania kierunkiem przepływu sprężonego powietrza w układach pneumatycznych
• Zawory pneumatyczne 5/2 serii RV30 stosowane są do sterowania siłownikami pneumatycznymi dwustronnego działania
• Zawory pneumatyczne 5/2 w pneumatycznych układach sterowania stosuje się np. do realizowania funkcji logicznych
• Zawory o funkcji 5/3 występują w odmianach: w położeniu środkowym wszystkie drogi odcięte, w położeniu środkowym odbiorniki odpowietrzone oraz w położeniu środkowym odbiorniki zasilane
• Zawory o funkcji 5/3 stosuje się do zatrzymania siłownika w położeniu pośrednim (Uwaga: nie jest to typowe pozycjonowanie siłownika ze względu na małą dokładność punktu zatrzymania)
• Rozdzielacze sterowane pneumatycznie 5/2 i 5/3 G 1/4" serii RV30 montowane są przewodowo z zastosowaniem np. złączek wtykowych (tzw. zawory przewodowe)
• Zawory pneumatyczne serii RV30 E-mc mogą być montowane na płytach przyłączeniowych serii V53
• Dla ochrony zaworów przed zanieczyszczeniami z zewnątrz zalecamy montaż tłumików hałasu G 1/4 w przyłącza odpowietrzające (oznaczone 3 i 5 )

Zasada działania:

Zawór monostabilny jest uruchamiany sygnałem pneumatycznym podłączonym do przyłącza sterującego 14, dla utrzymania zaworu w stanie przesterowania ciśnienie sterujące musi być podtrzymywane. Po zaniku ciśnienia w przyłączu sterującym zawór wraca do położenia początkowego - wycofanie za pomocą powietrza (sprężyny powietrznej) lub siłą sprężyny mechanicznej

Zawór bistabilny jest uruchamiany krótkim sygnałem pneumatycznym podawanym do przyłącza 12 lub 14, po przesterowaniu zawór nie wymaga utrzymywania sygnału sterującego. Przesterowanie w położenie początkowe odbywa się krótkim sygnalem pneumatycznym podawanych za drugie przyłącze sterujące.

Zawór 5/3 przesterowany jest w dwa swoje skrajne położenia sygnałami ciśnieniowymi (pneumatycznymi) podawanymi na prawą lub lewą stroną (przyłącza sterujące 12 i 14). W stanie przesterowania sygnał pneumatyczny musi być utrzymywany. Po zaniku ciśnienia sterującego zawór ustawia się w położeniu środkowym (wycofanie za pomocą sprężyn centrujacych)

Dane techniczne:
