ZAWORY ZWROTNE STEROWANE (ZAWORY STOP) DO 10 bar

Chrakterystyka zaworów zwrotnych sterowanych (STOP)  do 10 bar

Zawory zwrotne sterowane to specjalna odmiana zaworow zwrotnych w których jest możliwe otwarcie przepływu w obydwu kierunkach za pomocą sygnału pneumatycznego. Zawory zwrotne sterowane nazywane są zaworami STOP i są wykorzystywane w układach bezpieczeństwa.

Zasada działania:

• zawór zwrotny sterowany zapobiega odpowietrzeniu silownika i jego niekontrolowanemu ruchowi przy nagłym spadku ciśnienia spowodowanym np. z pęknięciem lub urwaniem przewodu
• zawory zwrotne sterowane przewidziane są do montażu bezpośrednio w przyłączu siłownika poneumatycznego
• siłownik może wykonywać ruchy tylko w przypadku ciągłego podawania sygnału pneumatycznego do zaworu zwrotnego sterowanego który powoduje jego otwarcie
• zawory posiadają funkcję awaryjnego uruchamiania ręcznego
• sprężone powietrze może zawsze dopływać przez zawór zwrotny do komory silownika, w celu odpowietrzenia komory siłownika zawór zwrotny sterowany musi mieć podany sygnał sterujący (odblokowane)
• jeżeli przy załączaniu nie jest podany sygnał, to powietrze może płynąć tylko w jednym kierunku (funkcja zatrzymania - zawór zwrotny)
• jeżeli przy uruchomieniu sygnał jest podany, to przepływ jest możliwy w obydwu kierunkach
• Przepływ od złączki w kierunku gwintu zewnętrznego (do silownika) nie zależy od podania sygnału sterującego - zawór zwrotny jest otwarty


Dane techniczne:

• materiały: korpus: aluminium anodowane i stal ocynkowana, uszczelki: NBR
• medium robocze: sprężone powietrze,  gazy neutraine i nieagresywne
• ciśnienie pracy: 1 do 10 bar
• ciśnienie sterowania: dla G 1/8" do G 1/4" - 1,3 do 10 bar,  dla G 3/8" 1,4 do 10 bar, dla i G 1/2" - 0,8 do 10 bar
• zakres temperatury: -10°C do maks. +70°C
• gwinty przyłączeniowe zewnętrzne: G1/8" do G 1/2"

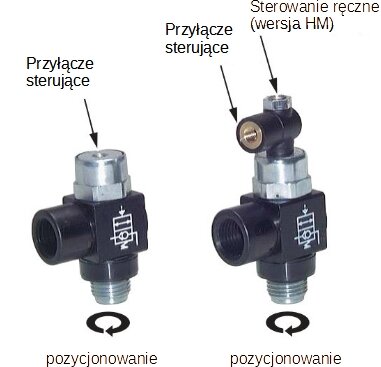

• gwint przyłączeniowy sygnału sterującego - M5 (GW)
• Opcje wykonania: wersja z ręcznym odblokowaniem - HN
