Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAE-B-30-DD (R103683020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Ustawiane
Z super tuleją toczną B
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Super tuleja toczna B bez wyrównania błędu prostoliniowości
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	E – ustawialne
Seria	Super B (bez wyrównania błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	5860.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 do 50: f = 0,82, f₀= 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	47.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1
Wartość nośności statycznej C0 [N]	3570.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: ↩f = 0,82, f₀= 0,86 ↩Ø d 20 do 50: f = 0,82, f₀= 0,78
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	6

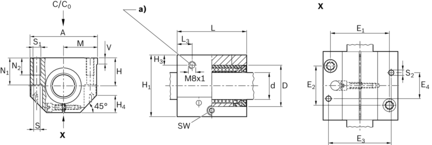

Wymiar A [mm]	87
Wymiar D [mm]	47
Wymiar E1 [mm]	68
Wymiar E2 [mm]	45
Wymiar E3 [mm]	72
Wymiar E4 [mm]	30
Wymiar H [mm]	35.0
Wymiar H1 [mm]	70
Wymiar H3 [mm]	11.5
Wymiar H4 [mm]	22
Wymiar L [mm]	79
Wymiar L3 [mm]	16
Wymiar M [mm]	43.5
Wymiar N1 [mm]	34
Wymiar N2 [mm]	22
Wymiar S [mm]	8.4
Wymiar S2 [mm]	6
Wymiar SW [mm]	5
Wymiar V [mm]	8
